2.4 Oppsett av én arbeidsstasjon

Om

I dette oppsettet er displayet koblet til en enkelt arbeidsstasjon med en DisplayPort-kabel. Når du kobler en USB-kabel fra skjermen til arbeidsstasjonen, kan du kontrollere arbeidsstasjonen med et tastatur og en mus som er koblet til skjermen.

Bilde 2–5
Installer skjermkontrolleren

Før du kobler skjermen til arbeidsstasjonen, må du sørge for å ha en passende[1] skjermkontroller installert på arbeidsstasjonen.

Tips: Nio Color 5.8MP fungerer til sitt fulle potensial når den brukes sammen med Barco-skjermkontroller og Barco-videodriver. Disse høytytende grafikkortene har kraften og kapasiteten til å gjengi bilder optimalt for denne skjermen. Videre muliggjør Barco-skjermkontroller bruk av Barcos Intuitive Workflow Tools som er designet for å øke synligheten av subtile detaljer, forbedre fokus under leseøkter og fremskynde arbeidsflyten. Besøk www.barco.com/product/intuitive-workflow-tools for mer informasjon.

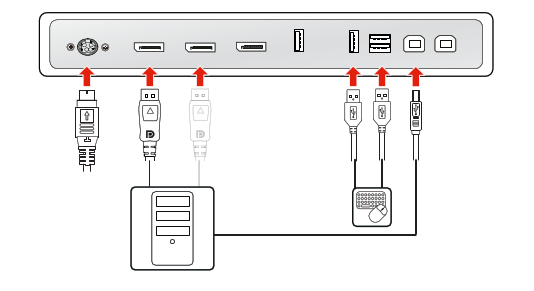

Koble til kablene
  1. Fjern kontaktdekslet.
  2. Koble en av DisplayPort-inngangene (DP IN 1 og DP IN 2) med DisplayPort-utgangen på arbeidsstasjonen.
  3. Koble de viktigste USB-oppstrømskontaktene (USB UP 1 eller USB UP 2) med en USB-vert på arbeidsstasjonen for å gjøre bruk av QAWeb Enterprise eller en perifer (tastatur, mus, pekeplate, osv.) koblet til en av skjermens USB-nedstrømskontakter.
  4. Koble til et tastatur og en mus (eller annet eksternt utstyr som brukes til å styre arbeidsstasjonene) med USB-nedstrømskontaktene på skjermen. Tre USB-nedstrømskontakter er tilgjengelige i kontaktrommet.
  5. Koble den medfølgende eksterne likestrømtilførselen til strøminngangen på displayet.
  6. Legg alle kabler gjennom kabelklipsene i kontaktrommet.
  7. Sett på kontaktdekslet igjen: skyv toppen av dekslet inn i de tilgjengelige fordypningene og skyv så bunnen på dekslet inn i posisjon.
  8. Legg alle kabler gjennom kabelføringskanalene i displayets stativ.
  9. Koble den eksterne likestrømtilførselen til et jordet strømuttak ved hjelp av en av strømkablene som følger med displayet.
Bilde 2–6
Merknad: Når DPMS-modus med USB-lading er aktivert (se “DPMS-modus”) og dvalemodus er aktivert (se “Dvale”), kan du enkelt vekke systemet fra dvalemodus med en mus/tastatur koblet til skjermen.

Når DPMS-modus uten USB-lading er aktivert (se “DPMS-modus”) og dvalemodus er aktivert (se“Dvale”), kan du bare vekke systemet fra dvalemodus ved å trykke på berøringstastaturet, eller med en mus / et tastatur koblet til arbeidsstasjonen (og ikke til skjermen).

Merknad: Hvis du vil bytte mellom forskjellige bildekilder, kan du se “Bildekilde” for mer informasjon.

[1] For en liste over kompatible skjermkontrollere, se kompatibilitetsmatrisen som er tilgjengelig på my.barco.com (MyBarco > My Support > Healthcare > Kompatibilitetsmatriser > Barco Systems Kompatibilitetsmatriser)
