Acerca

Nesta configuração, o monitor é ligado a duas estações de trabalho com um cabo DisplayPort para cada. Quando ligar um cabo USB do monitor a cada uma das duas estações de trabalho, pode controlar ambas as estações de trabalho com o mesmo teclado e o mesmo rato ligados ao monitor. A comutação dos sinais de controlo e vídeo entre as duas estações de trabalho é efetuada com o Comutador KVM, que é operado através do menu OSD.

Nota: A Barco recomenda que o QAWeb seja instalado em apenas uma das estações de trabalho. Quando ambas as estações de trabalho têm o QAWeb instalado, comutar entre entradas do KVM aciona um evento de Alteração de Configuração que faz com que o monitor desapareça da estação de trabalho no QAWeb.

Instalar o controlador de monitor

Antes de ligar o monitor à estação de trabalho, certifique-se de que tem um controlador de monitor adequado instalado na estação de trabalho. Para obter uma lista de controladores de monitor compatíveis, consulte a matriz de compatibilidade disponível em https://www.barco.com/support/docs/TDE12111

Sugestão: O Nio Color 5.8MP funciona com todo o seu potencial quando utilizado com um controlador de monitor Barco e um controlador de vídeo Barco. Estas placas gráficas de elevado desempenho têm a potência e as capacidades necessárias para processar imagens de forma ideal para este monitor. Além disso, os controladores de monitor Barco permitem utilizar as Ferramentas Intuitive Workflow da Barco concebidas para aumentar a visibilidade de detalhes subtis, melhorar a focagem durante as sessões de leitura e acelerar o fluxo de trabalho. Visite www.barco.com/product/intuitive-workflow-tools para obter mais informação.

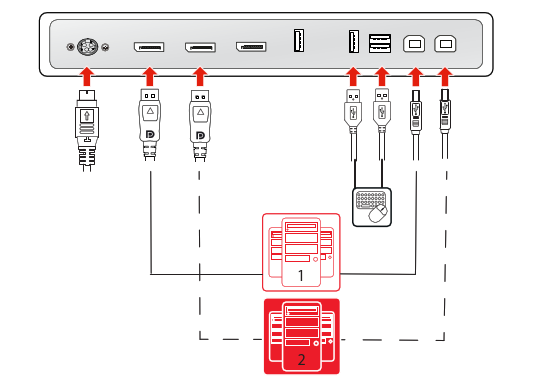

Ligar os cabos

1. Retire a tampa dos conectores.
2. Ligue a entrada DisplayPort 1 (DP IN 1) à saída DisplayPort da estação de trabalho 1.
3. Ligue o conector de USB upstream principal (USB UP 1) a uma porta USB da estação de trabalho 1.
4. Ligue a entrada DisplayPort 2 (DP IN 2) à saída DisplayPort da estação de trabalho 2.
5. Ligue o conector de USB upstream secundário (USB UP 2) a uma porta USB da estação de trabalho 2.
6. Ligue um teclado e um rato (ou outro periférico utilizado para controlar as estações de trabalho) aos conectores USB downstream do monitor.
7. Ligue a fonte de alimentação CC externa fornecida à entrada de alimentação no monitor.
8. Encaminhe todos os cabos através das abraçadeiras de cabos no compartimento dos conectores.
9. Reinstale a tampa dos conectores: encaixe a parte superior da tampa nas ranhuras e empurre a tampa para a posição correta.
10. Encaminhe alguns ou todos os cabos ligados pelos canais de encaminhamento na base do monitor.
11. Ligue a alimentação externa CC a uma tomada de alimentação com terra usando um dos cabos de alimentação incluídos com o monitor.

Nota: Quando o Modo DPMS com carregamento USB está ativo (consulte “Modo DPMS”) e a opção Hibernar está ativa (consulte “Hibernar”), pode facilmente despertar o seu sistema do modo Hibernar com um rato/teclado ligado ao monitor.

Quando o Modo DPMS sem carregamento USB está ativo (consulte “Modo DPMS”) e a opção Hibernar está ativa (consulte “Hibernar”), pode despertar o seu sistema apenas com um rato/teclado ligado à estação de trabalho (não ao monitor).

Ativar o sistema de monitor

1. Prima o teclado tátil para ativar o monitor.
2. Ative as estações de trabalho que estão ligadas ao monitor.

Na primeira utilização, o monitor funcionará no modo de vídeo básico com uma taxa de atualização predefinida.

Instalar o Barco SW Package

O Nio Color 5.8MP funciona com todas as suas especificações quando é controlado por um controlador de monitor e um controlador gráfico da Barco. Estas placas gráficas de alto desempenho têm a potência e os recursos necessários para atender à maioria das necessidades de diagnóstico por imagem. Além disso, os controladores de monitor da Barco permitem a utilização das Ferramentas Intuitive Workflow da Barco, concebidas para aumentar a visibilidade de detalhes subtis, melhorar a concentração durante as sessões de leitura e acelerar o fluxo de trabalho. Visite www.barco.com/product/intuitive-workflow-tools para obter mais informação.

Habilitar o Comutador KVM

1. Abra o menu principal OSD.
2. Navegue para o menu Configurações de imagem (en: Image Settings).
3. Aceda ao submenu Comutador KVM (en: KVM Switch).
4. Selecione Ativado (en: Enabled) e confirme.

Nota: Quando ativar o Comutador KVM, o menu Fonte da imagem (en: Image Source) fica inacessível.

Para comutar entre entradas do KVM

1. Prima o teclado tátil para ativar a barra de atalhos. O ícone de Comutador KVM () é agora selecionado por predefinição porque o Comutador KVM está ativado.
2. Prima novamente o teclado tátil para comutar entre entradas do KVM.

Sugestão: Durante o funcionamento normal, prima duas vezes a tecla Menu do teclado tátil para comutar entre entradas do KVM mais depressa. O primeiro clique faz aparecer a barra de atalhos e o segundo clique faz comutar entre entradas (porque o ícone do Comutador KVM está selecionado por predefinição quando o Comutador KVM está ativado).

Nota: Quando comutar entre entradas do KVM, o vídeo é comutado instantaneamente, mas se comutar o sinal USB, pode demorar um pouco mais (até 2 segundos).
