2.4 Configuração com uma única estação de trabalho

Sobre

Nesta configuração, o monitor é conectado a uma única estação de trabalho com um cabo DisplayPort. Ao conectar um cabo USB do seu monitor à estação de trabalho, é possível controlar a estação de trabalho com um teclado e um mouse conectados ao monitor.

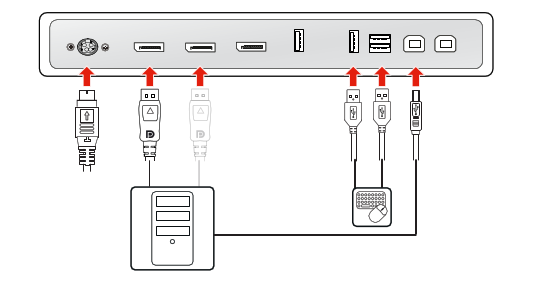

Imagem 2–5
Instalar o controlador de monitor

Antes de conectar o seu monitor à estação de trabalho, certifique-se de que possui um controlador de monitor adequado[1] instalado na estação de trabalho.

Dica: O Nio Color 5.8MP opera em seu potencial máximo quando usado com um Controlador de monitor Barco e um driver de vídeo da Barco. Essas placas de gráficos de alto desempenho têm a potência e os recursos para renderizar imagens de forma ideal para esse monitor. Além disso, os controladores de monitor Barco permitem o uso de Ferramentas intuitivas de fluxo de trabalho da Barco, que foram projetadas para aumentar a visibilidade de detalhes sutis, melhorar o foco durante as sessões de leitura e acelerar o fluxo de trabalho. Acesse www.barco.com/product/intuitive-workflow-tools para obter mais informações.
Conectar os cabos
  1. Remova a tampa dos conectores.
  2. Conecte uma das entradas DisplayPort (DP IN 1 e DP IN 2) à saída DisplayPort na estação de trabalho.
  3. Conecte os conectores upstream USB principais (USB UP 1 ou USB UP 2) a um host USB na estação de trabalho para usar o site QAWeb Enterprise ou um periférico (teclado, mouse, touchpad etc.) conectado a um dos conectores downstream USB do monitor.
  4. Conecte um teclado e um mouse (ou outro periférico usado para controlar as estações de trabalho) aos conectores USB downstream do monitor. Três conectores USB downstream estão disponíveis no compartimento de conectores.
  5. Conecte a fonte de alimentação CC externa fornecida na entrada de alimentação no monitor.
  6. Passe todos os cabos através das presilhas de cabos no compartimento de conectores.
  7. Reinstale a tampa dos conectores: deslize a parte superior da tampa nos entalhes e empurre a parte inferior da tampa de volta para a posição.
  8. Passe todos os cabos pelos canais de roteamento no suporte do monitor.
  9. Conecte a fonte de alimentação CC a uma tomada elétrica aterrada usando um dos cabos de força incluídos com o monitor.
Imagem 2–6
Observação: Quando o modo DPMS com carregamento USB estiver ativado (ver “Modo DPMS”) e a hibernação estiver ativada (ver “Hibernar”), você pode facilmente despertar o seu sistema da hibernação com um mouse/teclado conectado ao monitor.

Quando o modo DPMS sem carregamento USB está ativado (consulte “Modo DPMS”) e a hibernação está ativada (consulte“Hibernar” ), só é possível despertar o sistema da hibernação pressionando o teclado sensível ao toque ou com um mouse/teclado conectado à estação de trabalho (e não ao monitor).

Observação: Para alternar entre diferentes fontes de imagem, veja “Fonte da imagem” para obter mais informações.

[1] Para obter uma lista completa de controladores de monitor compatíveis, consulte a matriz de compatibilidade em my.barco.com (MyBarco > My Support > Healthcare > Compatibility Matrices > Barco Systems Compatibility Matrices)
