2.4 Configurarea unei singure stații de lucru

Despre

În această configurare, monitorul este conectat la o singură stație de lucru cu un cablu DisplayPort. În momentul conectării unui cablu USB de la monitor la stația de lucru, puteți controla stația de lucru cu o tastatură și un mouse conectate la monitor.

Imagine 2–5
Instalați controlerul de afișare

Înainte de a conecta monitorul la stația de lucru, asigurați-vă că aveți instalat un controler de afișare compatibil[1] instalat pe stația de lucru.

Tip: Nio Color 5.8MP funcționează la potențialul său complet atunci când este utilizat cu un controler de afișare Barco și driver video Barco. Aceste plăci grafice performante au puterea și caracteristicile necesare pentru a reda optim imaginile pentru acest monitor. Mai mult, controlerele de afișare Barco de la permit utilizarea Instrumentelor de lucru intuitive Barco de la care sunt concepute pentru a crește vizibilitatea detaliilor subtile, pentru a îmbunătăți focalizarea în timpul sesiunilor de lectură și pentru a accelera fluxul de lucru. Pentru mai multe informații, vă rugăm să consultați www.barco.com/product/intuitive-workflow-tools.

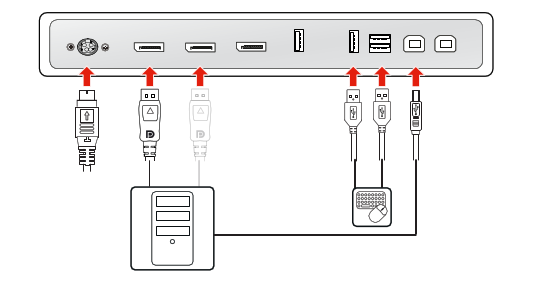

Conectați cablurile
  1. Scoateți capacul conectorilor.
  2. Conectați una dintre intrările DisplayPort (DP IN 1 sau DP IN 2) la ieșirea DisplayPort de pe stația de lucru.
  3. Conectați conectorul USB principal în amonte (USB UP 1 sau USB UP 2) la o gazdă USB de pe stația de lucru, dacă doriți să utilizați QAWeb Enterprise sau un periferic (tastatură, mouse, suport tactil etc.) conectat la unul dintre conectorii USB în aval ai monitorului.
  4. Conectați o tastatură și un mouse (sau un alt periferic utilizat pentru a controla stațiile de lucru) la unul dintre conectorii USB în aval ai monitorului. În compartimentul pentru conectori sunt disponibili trei conectori USB în aval.
  5. Conectați sursa de alimentare c.c. externă furnizată la intrarea de alimentare a monitorului.
  6. Rutați toate cablurile prin clemele pentru cabluri din compartimentul conectorilor.
  7. Remontați capacul conectorilor: glisați partea superioară a capacului în locașurile disponibile, apoi împingeți partea inferioară a capacului în poziție.
  8. Efectuați rutarea tuturor cablurilor prin canalul de rutare din suportul monitorului.
  9. Conectați conectorul de alimentare al sursei de alimentare c.c. externe la o priză de alimentare legată la pământ, folosind unul dintre cablurile de alimentare furnizate cu monitorul.
Imagine 2–6
Notă: Când modul DPMS cu încărcare prin USB este activat (a se vedea “Modul DPMS”) și modul hibernare este activat (a se vedea “Hibernare”), puteți trezi cu ușurință sistemul din hibernare cu un mouse/tastatură conectat(ă) la monitor.

Când modul DPMS fără încărcare prin USB este activat (a se vedea “Modul DPMS”) și modul hibernare este activat (a se vedea “Hibernare”), puteți trezi sistemul din hibernare numai prin apăsarea tastaturii tactile sau cu un mouse/tastatură conectat(ă) la stația de lucru (și nu la monitor).

Notă: Pentru a comuta între diferite surse de imagine, consultați “Sursă imagine” pentru mai multe informații.

[1] Pentru o listă a controlerelor de afișare compatibile, consultați matricea de compatibilitate disponibilă la my.barco.com (MyBarco > My Support > Healthcare > Compatibility Matrices > Barco Systems Compatibility Matrices)
