Despre

În această configurare, monitorul este conectat la două stații de lucru diferite, fiecare printr-un cablu DisplayPort. În momentul conectării unui cablu USB de la monitor la fiecare dintre cele două stații de lucru, puteți controla ambele stații de lucru cu o singură tastatură și mouse conectate la monitor. Comutarea semnalelor video și de comenzi între cele două stații de lucru se face prin intermediul comutatorului KVM acționat din meniul OSD.

Notă: Barco vă sugerează să instalați QAWeb numai pe una dintre cele două stații de lucru. Dacă QAWeb este instalat pe ambele stații de lucru, comutarea intrărilor KVM va iniția un eveniment de Modificarea configurare, făcând ca monitorul să dispară din stația de lucru în QAWeb.

Instalați controlerul de afișare

Înainte de a conecta monitorul la stația de lucru, asigurați-vă că aveți instalat un controler de afișare adecvat în stația de lucru. Pentru lista cu controlere de afișare compatibile, consultați matricea de compatibilitate disponibilă la https://www.barco.com/support/docs/TDE12111

Tip: Nio Color 5.8MP funcționează la potențialul său complet atunci când este utilizat cu un controler de afișare Barco și driver video Barco. Aceste plăci grafice performante au puterea și caracteristicile necesare pentru a reda optim imaginile pentru acest monitor. Mai mult, controlerele de afișare Barco de la permit utilizarea Instrumentelor de lucru intuitive Barco de la care sunt concepute pentru a crește vizibilitatea detaliilor subtile, pentru a îmbunătăți focalizarea în timpul sesiunilor de lectură și pentru a accelera fluxul de lucru. Pentru mai multe informații, vă rugăm să consultați www.barco.com/product/intuitive-workflow-tools.

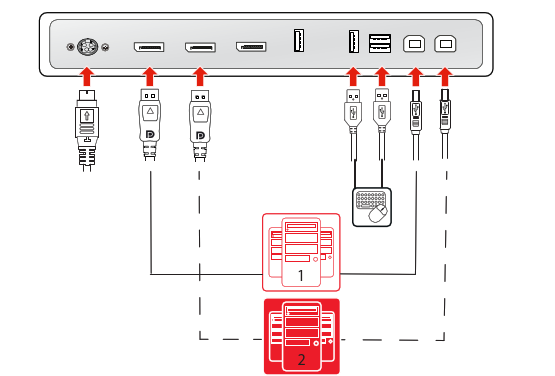

Conectați cablurile

1. Scoateți capacul conectorilor.
2. Conectați intrarea DisplayPort 1 (DP IN 1) la ieșirea DisplayPort de pe stația de lucru 1.
3. Conectați conectorul USB principal în amonte (USB UP 1) la o gazdă USB de pe stația de lucru 1.
4. Conectați intrarea DisplayPort 2 (DP IN 2) la ieșirea DisplayPort de pe stația de lucru 2.
5. Conectați conectorul USB secundar în amonte (USB UP 2) la o gazdă USB de pe stația de lucru 2.
6. Conectați o tastatură și un mouse (sau un alt periferic utilizat pentru a controla stațiile de lucru) la unul dintre conectorii USB în aval ai monitorului.
7. Conectați sursa de alimentare c.c. externă furnizată la intrarea de alimentare a monitorului.
8. Rutați toate cablurile prin clemele pentru cabluri din compartimentul conectorilor.
9. Remontați capacul conectorilor: glisați partea superioară a capacului în locașurile disponibile, apoi împingeți partea inferioară a capacului în poziție.
10. Efectuați rutarea câtorva sau a tuturor cablurilor prin canalele de rutare din suportul monitorului.
11. Conectați conectorul de alimentare al sursei de alimentare c.c. externe la o priză de alimentare legată la pământ, folosind unul dintre cablurile de alimentare furnizate cu monitorul.

Notă: Când modul DPMS cu încărcare prin USB este activat (a se vedea “Modul DPMS”) și modul hibernare este activat (a se vedea “Hibernare”), puteți trezi cu ușurință sistemul din hibernare cu un mouse/tastatură conectat(ă) la monitor.

Când modul DPMS fără încărcare prin USB este activat (a se vedea “Modul DPMS”) și modul hibernare este activat (a se vedea “Hibernare”), puteți trezi sistemul cu un mouse/tastatură conectat(ă) la stația de lucru (și nu la monitor).

Porniți sistemul de afișare

1. Apăsați tastatura tactilă pentru a activa monitorul.
2. Porniți stațiile de lucru conectate la monitor.

Atunci când pornește pentru prima dată, monitorul dumneavoastră va funcționa în modul video de bază, cu rata de împrospătare implicită

Instalați pachetul Barco SW

Monitorul Nio Color 5.8MP funcționează la specificațiile sale complete atunci când este acționat de un Barco controler de afișare și un driver. Aceste plăci grafice performante au puterea și caracteristicile necesare pentru a satisface majoritatea nevoilor din imagistica de diagnostic. Mai mult, controlerele de afișare de la Barco permit utilizarea Instrumentelor intuitive pentru fluxul de lucru de la Barco care sunt concepute pentru a crește vizibilitatea detaliilor subtile, pentru a îmbunătăți focalizarea în timpul sesiunilor de lectură și pentru a accelera fluxul de lucru. Pentru mai multe informații, vă rugăm să consultați www.barco.com/product/intuitive-workflow-tools.

Activați comutatorul KVM

1. Accesați meniul principal OSD.
2. Navigați la meniul Setări imagine (en: Image Settings).
3. Accesați submeniul Comutator KVM (en: KVM Switch).
4. Selectați Activat (en: Enabled) și confirmați.

Notă: Când activați comutatorul KVM, meniul Sursă imagine (en: Image Source) va deveni inaccesibil.

Pentru a comuta intrările KVM

1. Apăsați tastatura tactilă pentru a activa bara de comenzi rapide. Pictograma comutatorului KVM () este acum selectată în mod implicit, deoarece comutatorul KVM este activat.
2. Apăsați din nou tastatura tactilă pentru a comuta intrările KVM.

Tip: În timpul funcționării normale, apăsați de două ori tasta Meniu de pe tastatura tactilă pentru a comuta mai rapid intrările KVM. Un prim clic va duce la apariția barei de comenzi rapide, un al doilea clic va comuta intrările (deoarece pictograma comutator KVM este selectată implicit atunci când comutatorul KVM este activat).

Notă: În timpul comutării intrărilor KVM, videoclipul este comutat instantaneu în timp ce comutarea semnalului USB poate dura un pic mai mult (până la 2 secunde).
