2.4 Postavitev z eno delovno postajo

Osnovne informacije

V tej nastavitvi je zaslon povezan z eno delovno postajo s kablom DisplayPort. Če potem s kablom USB povežete prikazovalnik in delovno postajo, lahko za upravljanje delovne postaje uporabljate tipkovnico in miško, ki sta priključeni na prikazovalnik.

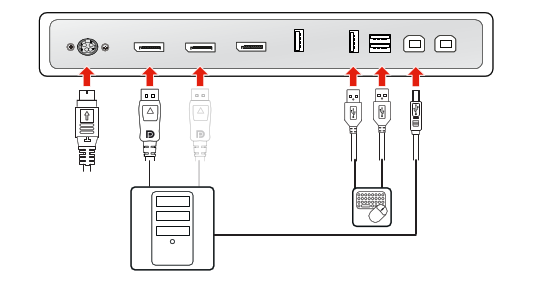

Slika 2–5
Namestitev krmilnika prikazovalnika

Preden prikazovalnik povežete z delovno postajo, poskrbite, da bo[1] v delovni postaji nameščen ustrezen krmilnik prikazovalnika.

Nasvet: Izdelek Nio Color 5.8MP deluje s polno zmogljivostjo, če jo uporabljate s krmilnikom prikazovalnika Barco in gonilnikom za grafično kartico Barco. Te zmogljive grafične kartice imajo dovolj moči in zmogljivosti za optimalno upodabljanje slik za ta prikazovalnik. Poleg tega krmilniki prikazovalnika Barco omogočajo uporabo orodij Intuitive Workflow Tools, ki so zasnovana za povečanje vidnosti subtilnih podrobnosti, izboljšanje fokusa med branjem in pospešitev poteka dela. Za več informacij glejte www.barco.com/product/intuitive-workflow-tools.
Priključitev kablov
  1. Odstranite pokrov priključkov.
  2. Povežite en DisplayPort (DP IN 1 ali DP IN 2) povežite z izhodom DisplayPort na delovni postaji.
  3. Če želite uporabljati programsko opremo QAWeb Enterprise ali zunanjo napravo (tipkovnica, miška, sledilna ploščica ipd.), priključeno na priključke USB za navzdolnji prenos na prikazovalniku, povežite glavni priključek USB za navzgornji prenos (USB UP 1 ali USB UP 2) z gostiteljskim priključkom USB na delovni postaji.
  4. Tipkovnico in miško (ali kakšno drugo zunanjo napravo za upravljanje delovnih postaj) povežite s priključkoma USB za navzdolnji prenos na prikazovalniku. V razdelku za priključke so na voljo trije priključki USB.
  5. Priložen zunanji napajalnik za enosmerni tok povežite s priključkom za napajanje na prikazovalniku.
  6. Vse kable napeljite skozi sponke za kable v predelku za priključke.
  7. Ponovno namestite pokrov priključkov: zgornji del pokrova potisnite v predvidene zareze, spodnji del pa potisnite nazaj v ustrezen položaj.
  8. Vse kable napeljite skozi kanale za napeljavo kablov v stojalu prikazovalnika.
  9. Z enim od napajalnih kablov, ki so priloženi prikazovalniku, povežite zunanji napajalnik za enosmerni tok z ozemljeno električno vtičnico.
Slika 2–6
Opomba: Ko je omogočeno polnjenjez USB načina DPMS (glej“Način DPMS”) in je omogočeno mirovanje (glej“Stanje mirovanja”), lahko preprosto prebudite sistem iz mirovanja z miško/tipkovnico, priključeno na zaslon.

Ko je omogočen način DPMS brez polnjenja USB (glejte “Način DPMS”) in je omogočeno stanje mirovanja (glejte “Stanje mirovanja”), lahko sistem iz stanja mirovanja prebudite samo s pritiskom na tipkovnico na dotik ali z miško/tipkovnico, ki je povezana z delovno postajo (in ne z zaslonom).

Opomba: Če želite preklapljati med različnimi viri slike, glejte“Viri slike” za več informacij.

[1] Za seznam združljivih krmilnikov prikazovalnika glejte združljivostno matrico, ki je na voljo na spletnem mestu my.barco.com (MyBarco > My Support (Moja podpora) > Healthcare > Compatibility Matrices (Združljivostne matrice) > Barco Systems Compatibility Matrices (Združljivostne matrice za sisteme Barco)).
