2.4 Поставка са једном радном станицом

О функцији

У овој поставци, монитор је повезан са једном радном станицом помоћу DisplayPort кабла. Када USB кабл из монитора повежете са радном станицом, можете да контролишете радну станицу помоћу тастатуре и миша повезаних на монитор.

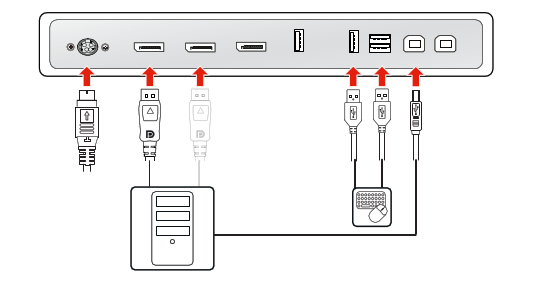

Слика 2–5
Уградите уређај за контролу монитора

Пре него што повежете екран са радном станицом, уверите се да имате одговарајући[1] контролер екрана инсталиран на радној станици.

Савет: Производ Nio Color 5.8MP ради у свом пуном потенцијалу када се користи са Barco контролером екрана и Barco видео управљачким програмом. Ове графичке картице високих перформанси имају снагу и могућност за оптимално приказивање слика за овај екран. Поред тога, Barco контролери монитора омогућавају коришћење интуитивних алатки за радни процес компаније Barco осмишљених су за побољшање видљивости финих детаља, побољшање фокуса током сесија читања и убрзање радног процеса. Посетите www.barco.com/product/intuitive-workflow-tools, где ћете пронаћи више информација.
Повезивање каблова
  1. Уклоните поклопац прикључка.
  2. Повежите један од DisplayPort улаза (DP IN 1 или DP IN 2) са DisplayPort излазом на радној станици.
  3. Повежите главне USB горње конекторе (USB UP 1 или USB UP 2) са USB хостом на радној станици да бисте користили QAWeb Enterprise или периферну опрему (тастатура, миш, табла осетљива на додир, итд.) повезану на један од доњих USB конектора на екрану.
  4. Повежите тастатуру и миша (или други периферни уређај који користите за контролу радних станица) са излазним USB прикључцима монитора. У одељку са прикључцима доступна су три излазна USB прикључка.
  5. Повежите приложену јединицу за спољно напајање једносмерном струјом на улаз за напајање на монитору .
  6. Провуците све каблове кроз штипаљке за каблове у одељку конектора.
  7. Поново поставите поклопац прикључка: повуците горњу страну поклопца у доступно удубљење, а затим гурните доњу страну поклопца назад на место.
  8. Провуците све каблове кроз канал за провлачење каблова у постољу монитора.
  9. Прикључите спољну јединицу за напајање једносмерном струјом на уземљену електричну утичницу помоћу једног од каблова за напајање приложених уз монитор.
Слика 2–6
Напомена: Када је омогућен DPMS режим са USB пуњењем (погледајте “DPMS режим”) и омогућена је хибернација (погледајте “Хибернација”), можете лако да пробудите свој систем из хибернације помоћу миша/тастатуре повезаних на монитор.

Када је омогућен DPMS режим без USB пуњења (погледајте “DPMS режим”) и омогућена је хибернација (погледајте“Хибернација” ), можете да пробудите свој систем из хибернације притиском на тастатуру осетљиву на додир, или помоћу миша/тастатуре повезаног на радну станицу (а не на екран).

Напомена: Више информација о промени извора слике потражите у одељку “Извор слике”.

[1] За листу компатибилних контролера екрана, погледајте матрицу компатибилности која је доступна на my.barco.com (MyBarco > My Support > Healthcare > Compatibility Matrices > Barco Systems Compatibility Matrices)
