2.4 Konfiguration med en arbetsstation

Om

I denna konfiguration är bildskärmen ansluten till en arbetsstation med en DisplayPort-kabel. När en USB-kabel ansluts från bildskärmen till arbetsstationen kan du kontrollera arbetsstationen med ett tangentbord och en mus anslutna till bildskärmen.

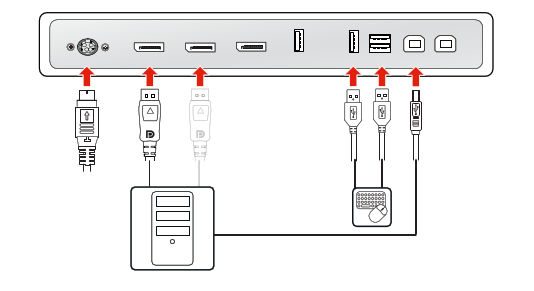

Bild 2–5
Installera bildskärmsstyrenheten

Innan du ansluter bildskärmen till arbetsstationen måste du se till att en lämplig[1] bildskärmsstyrenhet installerad på arbetsstationen.

Tips: Nio Color 5.8MP fungerar i sin fulla potential när den används med en Barco-bildskärmsstyrenhet och Barco video-drivrutin. Dessa högpresterande grafikkort har kraft och kapacitet att optimalt återge bilder för den här bildskärmen. Dessutom möjliggör Barco-bildskärmsstyrenheter användning av Barcos bildskärmsstyrningsom är utformade för att subtila detaljer ska synas bättre, förbättra fokus under lässessioner och påskynda arbetsflödet. Besök gärna www.barco.com/product/intuitive-workflow-tools för mer information.
Anslut kablarna
  1. Ta bort locket för anslutningen.
  2. Anslut DisplayPort-ingångarna (DP IN 1 eller DP IN 2) till DisplayPort-utgången på arbetsstationen.
  3. Anslut de huvudsakliga USB-upstreamkontakterna (USB UP 1 eller USB UP 2) till en USB-värd på arbetsstationen för att använda QAWeb Enterprise eller en kringutrustning (tangentbord, mus, pekplatta etc.) ansluten till en av skärmens USB-downstreamkontakter.
  4. Anslut ett tangentbord och en mus (eller annan kringutrustning som ska användas för att kontrollera arbetsstationerna) till de underordnade USB-portarna på bildskärmen. Tre underordnade USB-portar finns i anslutningsfacket.
  5. Anslut det medföljande externa nätaggregatet (DC) till strömingången på bildskärmen.
  6. Dra alla kablar genom kabelclipsen på insidan av anslutningsfacket.
  7. Sätt tillbaka locket för anslutning: skjut in överdelen av locket i de tillgängliga spåren och tryck sedan nederdelen av locket på plats igen.
  8. Dra alla kablar genom kanalerna för dragning av kablar som finns på bildskärmens stativ.
  9. Anslut det externa nätaggregatet (DC) till ett jordat eluttag med en av de strömkablar som medföljer bildskärmen.
Bild 2–6
Obs! När DPMS-läget med USB-laddning är aktiverat (se “DPMS-läge”) och viloläget är aktiverat (se “Viloläge”) kan du enkelt väcka ditt system från viloläge med mus / tangentbord som sitter skärmen.

När DPMS-läge utan USB-laddning är aktiverat (se“DPMS-läge”) och viloläge är aktiverat (se “Viloläge”) kan du bara väcka ditt system från viloläge genom att trycka på pektangentbordet eller med en mus/tangentbord ansluten till arbetsstationen (och inte till bildskärmen).

Obs! För att växla mellan olika bildkällor, se “Bildkälla” för mer information.

[1] För en lista över kompatibla bildskärmsstyrenheter, se kompatibilitetsmatrisen på my.barco.com (MyBarco > My Support > Healthcare > Compatibility Matrices > Barco Systems Compatibility Matrices)
