1.2 Bir bakışta

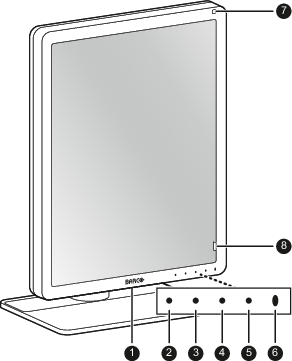

Ön
Resim 1–1
  1. USB-A 2.0 indirme konektörü. Şarj işlemi yalnızca USB şarjlı DPMS modu etkinleştirildiğinde veya DPMS tamamen devre dışı bırakıldığında mümkündür (bkz. “DPMS modu”).
  2. Sol / I-Luminate tuşu
  3. Sağ tuşu
  4. Menü tuşu
  5. İptal tuşu

  6. Güç durumu LED’i

    • Kapalı: Ekrana güç verilmiyor veya ekran çalışıyor ancak OSD'de güç LED'i işlevi devre dışı. Bkz. “LED Beslemesi”.
    • Sabit beyaz: Ekran çalışır durumda
    • Yavaş yanıp sönen kehribar: Ekran bekleme modunda (DPMS Modunun OSD menüsünde etkinleştirilmesini gerektirir, bkz. “DPMS modu”)
    • Hızlı yanıp sönen kehribar: Ekran erteleme modunda (DPMS modunun OSD menüsünde etkinleştirilmesini gerektirir, bkz. “DPMS modu”)
    • Sabit kehribar: Ekran bekleme tuşu ile devre dışı bırakılmış ya da ekran uyku modunda (OSD menüsünde DPMS modunun ya da Hibernate (Uyku) modunun etkinleştirilmesini gerektirir, bkz. “DPMS modu” ve “Uyku modu”)
  7. Ortam ışığı sensörü
  8. I-Guard Ön sensör

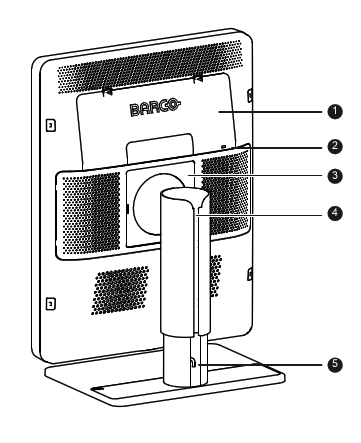

Geri
Resim 1–2
  1. Konektör bölme kapağı
  2. Kensington güvenlik kilidi
  3. VESA montaj kapak plakası
  4. Kablo kanalı
  5. Ayak kilit mandalı
Konektörler
Resim 1–3
  1. +24V DC şebeke güç girişi
  2. DisplayPort GİRİŞİ 1 (ayrıca KVM anahtarı uygulaması için Ana)
  3. DisplayPort GİRİŞİ 2 (ayrıca KVM anahtarı uygulaması için İkincil)
  4. DisplayPort ÇIKIŞI (Yalnızca üretim testi)
  5. Servis
  6. USB-A 2.0 indirme konektörleri
  7. USB-A 2.0 indirme konnektörü (2x)
  8. USB-B 2.0 yükleme konektörü 1 (Ana)
  9. USB-B 2.0 yükleme konektörü 2 (İkincil)
