1.2 З першого погляду

Вигляд спереду

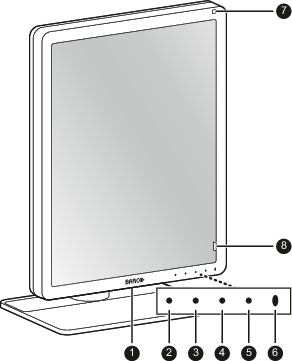

Зображення 1–1
  1. Нижній роз’єм USB-A 2.0. Заряджання можливе лише при увімкненому режимі DPMS із зарядкою через USB, або якщо DPMS повністю вимкнено (див. “Режим DPMS”).
  2. Клавіша Вліво / I-Luminate
  3. Клавіша зі стрілкою вправо
  4. Клавіша меню
  5. Клавіша скасування

  6. Світлодіодний індикатор живлення

    • Вимкнений: дисплей не під’єднано до джерела живлення, або ж дисплей працює, але ввімкнення світлодіодного індикатора мережі деактивоване в меню екранної індикації. Див. “Світлодіодний індикатор мережі”.
    • Світиться білим: дисплей працює
    • Повільно блимає жовтим: дисплей в режимі очікування (потрібно активувати режим DPMS в меню екранної індикації, див. “Режим DPMS”)
    • Швидко блимає жовтим: дисплей в режимі тимчасового припинення роботи (потрібно активувати режим DPMS в меню екранної індикації, див. “Режим DPMS”)
    • Світиться жовтим: дисплей вимкнено клавішею очікування, або дисплей перебуває в режимі глибокого сну (в меню екранної індикації мають бути активовані режими DPMS та глибокого сну, див. “Режим DPMS” та “Режим глибокого сну”)
  7. Датчик навколишнього світла
  8. Фронтальний датчик I-Guard
Назад

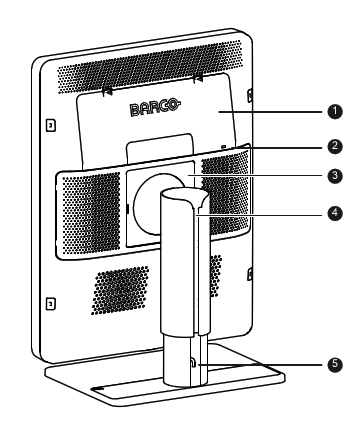

Зображення 1–2
  1. Кришка відсіку з роз’ємами для підключення обладнання
  2. Безпечний замок Kensington
  3. Накладка для кронштейна VESA
  4. Кабельний канал
  5. Фіксатор для блокування опори
З’єднувачі
Зображення 1–3
  1. +24 В постійного струму на вході
  2. Вхідний порт DisplayPort IN 1 (також основний для перемикання КВМ-консолі)
  3. Вхідний порт DisplayPort IN 2 (також вторинний для перемикання КВМ-консолі)
  4. Вихідний порт DisplayPort OUT (тільки для виробничих перевірок)
  5. Сервісний
  6. Нижні з’єднувачі USB-A 2.0
  7. Нижні з’єднувачі USB-A 2.0 (2 шт.)
  8. Верхній з’єднувач USB-B 2.0 1 (основний)
  9. Верхній з’єднувач USB-B 2.0 2 (вторинний)
