2.5 带 KVM 切换的双工作站设置

关于

在此设置中，显示器连接到两个不同的工作站，每个工作站都用一条 DisplayPort 电缆。将 USB 线从显示器连接到两个工作站中的每个工作站时，您可以使用一个键盘和鼠标连接到显示器来控制两个工作站。两个工作站之间的视频和控制信号切换可通过 OSD 菜单上的 KVM 切换完成。

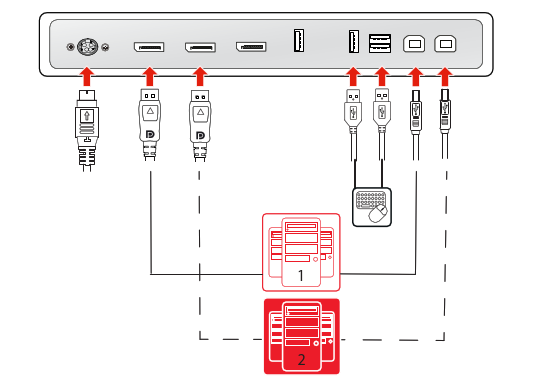

图像 2–7
备注： Barco 建议仅在两个工作站之一上安装QAWeb。当两个工作站都安装 QAWeb 时，切换 KVM 输入将触发配置更改事件，从而导致显示器在 QAWeb 中从工作站消失。
安装显示控制器

在将显示器与工作站连接之前，请确保工作站上都安装了显示器控制器。要查看兼容的显示器控制器列表，请参阅兼容性矩阵，网址为 https://www.barco.com/support/docs/TDE12111

提示： Nio Color 5.8MP 与 Barco 显示器控制器和 Barco 视频驱动程序一起使用时，可充分发挥其操作潜能。这些高性能图形卡具备为该显示器优化渲染图像的能力和功能。此外，Barco 显示器控制器还支持使用 Barco 的 Intuitive Workflow Tools，旨在提高对细微细节的可见性，提高阅读环节的注意力，并加快工作流程。请访问 www.barco.com/product/intuitive-workflow-tools 以了解更多信息。
连接电缆
  1. 拆下连接器舱盖。
  2. 将 DisplayPort 输入 1（DP 输入 1）与工作站 1 上的 DisplayPort 输出连接。
  3. 将主 USB 上游连接器 (USB UP 1) 与工作站 1 上的 USB 主机连接。
  4. 将 DisplayPort 输入 2（DP 输入 2）与工作站 2 上的 DisplayPort 输出连接。
  5. 将辅助 USB 上游连接器 (USB UP 2) 与工作站 2 上的 USB 主机连接。
  6. 将键盘和鼠标（或用于控制工作站的其他外围设备）分别与显示器的 USB 下游连接器连接。
  7. 将随附的外部直流电源连接到显示器的电源输入。
  8. 将所有电缆绕到连接器舱的电缆夹中。
  9. 重新安装连接器舱盖：将舱盖的顶部滑入可用的凹槽中，然后将舱盖的底部推回原位。
  10. 通过显示器支架中的布线槽来分配部分或所有的电缆。
  11. 使用显示器附带的电源线将外部直流电源连接到接地电源插座。
图像 2–8
备注： 启用带 USB 充电的 DPMS 模式（参见“DPMS 模式”）并启用休眠（参见“休眠”）时，您可以通过连接到显示器的鼠标/键盘轻松地将系统从休眠状态唤醒。

启用不带 USB 充电的 DPMS 模式（参见“DPMS 模式”）并启用休眠（参见“休眠”）时，您只能连接到工作站（而不是显示器）的鼠标/键盘将系统唤醒。

打开显示器系统电源
  1. 按下触摸键盘可激活您的显示器。
  2. 打开连接到显示器的工作站。

首次启动时，显示器将在基本视频模式下按默认的刷新率运行

安装 Barco 软件包

Nio Color 5.8MP 在通过 Barco 显示器控制器和驱动程序驱动时性能最佳。这些高性能显卡具有满足大多数诊断成像需求所需的能力和功能。此外，Barco 显示器控制器还支持使用 Barco 的 Intuitive Workflow Tools，旨在提高对细微细节的可见性，提高阅读环节的注意力，并加快工作流程。请访问 www.barco.com/product/intuitive-workflow-tools 以了解更多信息。

启用 KVM 切换
  1. 打开 OSD 主菜单。
  2. 导航到图像设置 (en: Image Settings) 菜单。
  3. 启用 KVM 切换 (en: KVM Switch) 子菜单。
  4. 选择启用 (en: Enabled) 并确认。
备注： 启用 KVM 切换时，图像来源 (en: Image source) 菜单将无法使用。
切换 KVM 输入
  1. 按下触摸键盘以激活快捷工具栏。因为启用了 KVM 切换，默认情况下会选择 KVM 切换图标 ()。
  2. 再次按下触摸键盘以切换 KVM 输入。
提示： 在正常操作期间，请按两下触摸键盘的菜单键以更快地切换 KVM 输入。第一次单击将弹出快捷工具栏，第二次单击将切换输入（因为启用 KVM 切换后，默认情况下已选择 KVM 切换图标）。
备注： 切换 KVM 输入时，视频会立即切换，而切换 USB 信号可能需要稍长的时间（最多 2 秒）。
