關於

在此設定中，顯示器會以一條 DisplayPort 連接線連接到兩部不同的工作站。將 USB 連接線從顯示器連接到兩部工作站時，可透過連接到顯示器的單一鍵盤與滑鼠控制兩部工作站。兩工作站的視訊與控制切換可透過 OSD 功能表操作 KVM 切換達成。

註： Barco 建議僅將 QAWeb 安裝在兩部工作站的其中一部。若兩部工作站都安裝了 QAWeb，切換 KVM 輸入會觸發「設定變更」事件，導致 QAWeb 中顯示器從工作站消失。

安裝顯示控制器

將顯示器與工作站相連之前，工作站中必須已安裝適當的顯示控制器。如需瞭解一系列相容的顯示控制器，請參閱相容性矩陣，載於 https://www.barco.com/support/docs/TDE12111

提示： 搭配 Barco 顯示控制器 和 Barco 影片驅動程式時，Nio Color 5.8MP 可充分發揮運作潛力。這些高效能顯示卡的威力及功能，能為此顯示器提供最佳影像渲染效果。而且，Barco 顯示控制器能讓人使用 Barco 的 Intuitive Workflow Tools 工具，該工具旨在增加微小細節的能見度、在讀圖過程中改善重點，並加速工作流程。請造訪 www.barco.com/product/intuitive-workflow-tools 以瞭解更多資訊。

連接纜線

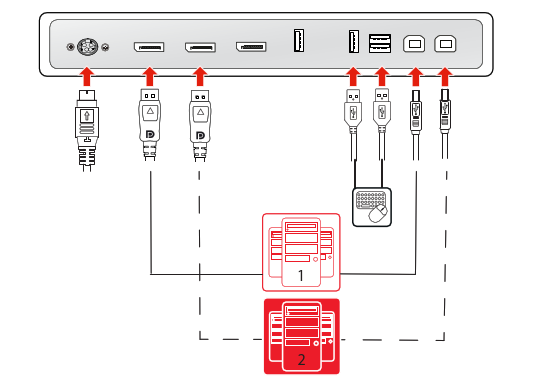

1. 取下接頭蓋。
2. 將 DisplayPort 輸入 1 (DP IN 1) 連接到工作站 1 上的 DisplayPort 輸出。
3. 將主要 USB 上行接頭 (USB UP 1) 連接到工作站 1 上的 USB 主機。
4. 將 DisplayPort 輸入 2 (DP IN 2) 連接到工作站 2 上的 DisplayPort 輸出。
5. 將次要 USB 上行接頭 (USB UP 2) 連接到工作站 2 上的 USB 主機。
6. 將鍵盤與滑鼠 (或其他用來控制工作站的周邊) 連接到顯示器的 USB 下行接頭。
7. 將提供的外部直流電源接到顯示器上的電源輸入。
8. 讓所有連接線穿過連接器艙中的繞線夾。
9. 重新裝回接頭蓋：將蓋子上方滑入可用的凹處，將蓋子底部推回原位。
10. 使一些或所有連接線穿過顯示器支架中的敷設通道。
11. 使用顯示器隨附的電源線之一，將外部直流電源供應連接到接地的電源插座。

註： 當啟用 DPMS 模式與 USB 充電功能（請參閱 “DPMS 模式”），且亦啟用休眠（請參閱 “休眠”）時，您可以輕鬆地透過連接顯示器的滑鼠/鍵盤，將系統從休眠中喚醒。

當啟用 DPMS 模式且不用 USB 充電功能（請參閱 “DPMS 模式”），且亦啟用休眠（請參閱 “休眠”）時，您只能透過連接到工作站（而不連接到顯示器）的滑鼠/鍵盤來喚醒系統。

開啟顯示器系統電源

1. 按下觸控鍵盤可啟動顯示器。
2. 開啟連接到顯示器的工作站。

首次啟動時，顯示器將以預設更新速率在基本視訊模式中執行

安裝 Barco 軟體套件

以 Barco 顯示控制器和驅動程式驅動時，Nio Color 5.8MP 以完整規格運作。這些高效能顯示卡，具有滿足多數診斷成像需求所需藉助的能力與特點。而且，Barco 顯示控制器能讓人使用 Barco 的 Intuitive Workflow Tools 工具，該工具旨在增加微小細節的能見度、在讀圖過程中改善重點，並加速工作流程。請造訪 www.barco.com/product/intuitive-workflow-tools 以瞭解更多資訊。

啟用 KVM 切換

1. 調出 OSD 主功能表。
2. 瀏覽至影像設定 (en: Image Settings)功能表。
3. 進入 KVM 切換 (en: KVM Switch)子功能表。
4. 選擇已啟用 (en: Enabled)並確認。

註： 啟用 KVM 切換時，無法存取影像來源 (en: Image Source) 功能表。

切換 KVM 輸入

1. 按下觸控鍵盤可啟動捷徑列。現在預設會選取 KVM 切換圖示 ()，因為已啟用 KVM 切換。
2. 再次按下觸控式鍵盤可切換 KVM 輸入。

提示： 在正常操作過程中，按兩下觸控式鍵盤的功能表鍵可更快切換 KVM 輸入。按第一下會跳出捷徑列，第二下會切換輸入 (因為啟用 KVM 切換時，預設已選擇了 KVM 切換圖示)。

註： 切換 KVM 輸入時，視訊會迅速切換，但 USB 訊號的切換需要較長的時間 (最久 2 秒)。
