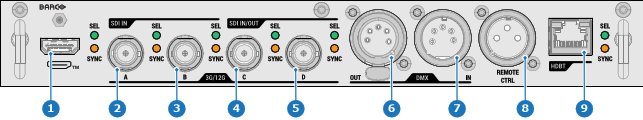

Mk III لإدخال Quad Combo للوحة الأمامية

HDMI™

يدعم ميزات HDMI 2.1 (FRL حتى 4 مسارات بسعة 12 جيجابت)

منافذ SDI - كيف تعمل؟

• يدعم منفذ SDI A وB وC وD إشارات الإدخال 3G/12G.
• تعمل وظائف منفذ SDI C كإخراج تكرار حلقي لأي إشارة موضوعة على المنفذ A.
• تعمل وظائف منفذ SDI D كإخراج تكرار حلقي لأي إشارة موضوعة على المنفذ B.

عند توصيل أجهزة عرض متعددة بنفس الإشارة، يمكنك توصيل الإشارة كما يلي:

• قم بتوصيل إشارة المصدر بالإدخال A أو B لجهاز العرض الأول.
• إذا كانت إشارة المصدر متصلة بـ الإدخال A، قم بتوصيل الإدخال/الإخراج C بالتوصيل بإدخال جهاز العرض التالي.
• إذا كانت إشارة المصدر متصلة بـ الإدخال B، قم بتوصيل الإدخال/الإخراج D بالتوصيل بإدخال جهاز العرض التالي.
• استمر بنفس الطريقة حتى يتم توصيل جميع أجهزة العرض.

واجهة DMX

يتم استخدام DMX كناقل اتصال بين الأجهزة المختلفة في تقنية الإضاءة. يحتوي كل جهاز على إدخال وإخراج، بحيث يمكن ربط الناقل بين الأجهزة المختلفة. وفقًا للمعيار، يتم استخدام كابل بخمسة أسلاك مع موصل XLR.

يمكنك استخدام منفذ إدخال DMX لتوصيل جهاز DMX (وحدة تحكم DMX) بجهاز العرض. بهذه الطريقة يمكنك التحكم في جهاز العرض من جهاز DMX (وحدة التحكم). يمكن توصيل منفذ إخراج DMX بالجهاز التالي في التكرار الحلقي.

ملاحظة: لأسباب فنية، لا يمكن استخدام واجهة DMX إلا في حال تركيب إدخال Mk III لوحدة Pulse Quad Combo في فتحة الإدخال L1.

إدخال HDBaseT

يدعم HDBaseT 3.0 (ما يصل إلى 4k60 RGB 444).

لا يدعم منفذ HDBaseT الاتصال بالشبكة.

سلوك مصباح LED

• يضيء مصباح SEL LED باللون الأخضر: تم تحديد الإدخال.
• يومض مصباح LED الخاص بالتحديد باللون "الأخضر": تم تحديد الإدخال/الإخراج وتكوينه كإخراج.
• يضيء مؤشر SYNC LED باللون البرتقالي: تم اكتشاف مزامنة إدخال صالحة.
• يومض مؤشر SYNC باللون البرتقالي: المزامنة/الإشارة موجودة، ولكنها لا تتوافق مع معيار منفذ الإدخال.

ملاحظة: يمكن أن تحدث مشكلات عدم المطابقة بسبب الكبلات القديمة أو ذات الجودة المنخفضة غير القادرة على التعامل مع الدقة المطلوبة، أو محولات الإشارة المتصلة التي تتلاعب بالإشارة خارج معايير الفيديو المدعومة.
