الصورة الأصلية

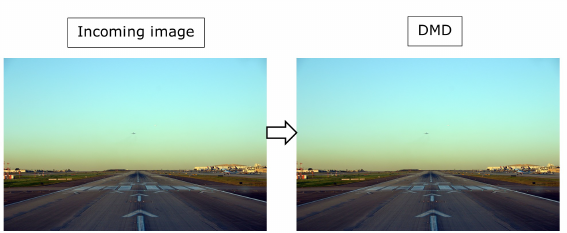

ضع في اعتبارك الإعداد التالي، حيث تكون الصورة الواردة بنفس دقة شريحة DMD.

يتم إرسال الصورة إلى جهاز العرض، بكسلاً تلو آخر، سطرًا تلو الآخر من أعلى اليسار إلى أسفل اليمين. بالنسبة لتردد 60 هرتز، يستغرق الأمر 16.6667 مللي ثانية حتى تصل جميع وحدات البكسل إلى جهاز العرض (مع تجاهل وحدات البكسل الفارغة).

من الناحية النظرية، بمجرد وصول البكسل الأول، يمكن إرساله مباشرة إلى شريحة DMD. نظرًا لأن وحدات البكسل الواردة والصادرة تتبع علاقة واحد لواحد، فعندما تصل وحدة البكسل الأخيرة يتم إرسالها إلى شريحة DMD، وفي ذلك الوقت يمكن لشريحة DMD أن يبدأ على الفور في تقسيم الصورة إلى مستويات بت وعرض الصورة. هذا يعني أن زمن الانتقال لا يمكن أن يقل عن 16.6667 مللي ثانية.

هناك المزيد من المعالجة التي تتم على وحدات البكسل (تحليل الألوان، ومعالجة الذاكرة، وما إلى ذلك)، لذلك في الحياة الواقعية، لن يكون زمن الانتقال منخفضًا إلى هذا الحد أبدًا.

الصورة غير الأصلية

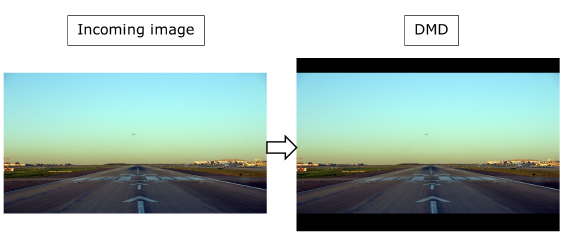

ضع في اعتبارك هذا الإعداد حيث تكون الصورة الواردة أصغر رأسيًا من دقة شريحة DMD. للحفاظ على العرض إلى الارتفاع الصحيح، سيتم عرض الصورة من خلال ملء وحدات البكسل السوداء أعلى وأسفل شريحة DMD. تحتاج شريحة DMD إلى استقبال كافة وحدات البكسل التي سيعرضها، بما في ذلك وحدات البكسل السوداء.

في هذه الحالة، ستبدأ معالجة صورة Pulse في ملء DMD مسبقًا بالبكسلات السوداء قبل وصول البكسلات الفعلية إلى الإدخال. ثم تتبع نسخة بكسل واحد إلى واحد حتى وصول آخر بكسل وارد. بعد ذلك، يتم إرسال وحدات البكسل السوداء الإضافية حتى تتلقى DMD كافة وحدات البكسل لإطار كامل. لا يمكن عرض الصورة حتى ذلك الحين.

لذلك، تضيف وحدات البكسل السوداء الموجودة في الجزء السفلي من الصورة بشكل مباشر إلى زمن الانتقال حيث لا يمكن عرض الصورة حتى يتم إرسال كافة وحدات البكسل السوداء الإضافية إلى DMD.
