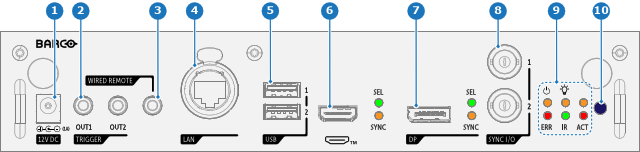

وحدة التحكم والاتصال باللوحة الأمامية
- 1
- 12 فولت تيار مستمر
- 2
- المشغّل
- 3
- وحدة تحكم عن بُعد سلكية
- 4
- وصلة LAN
- 5
- USB
- 6
- HDMI™
- 7
- DP
- 8
- مزامنة الإدخال/الإخراج
- 9
- مصابيح LED لحالة جهاز العرض
- 10
- جهاز استقبال الأشعة تحت الحمراء
8.1 وحدة التحكم والاتصال
الوظيفة
| رقم | الاسم | الوصف |
| 1 | 12 فولت تيار مستمر | إخراج تيار مستمر بجهد 12 فولت، يتوفر بحد أقصى 1 أمبير عندما لا يكون جهاز العرض في وضع الاستعداد. |
| 2 | المشغّل | موصلان بمقبسين صغيرين مقاس 3.5 مم (OUT1 وOUT2) للتحكم في الأجهزة الطرفية مثل الشاشات الآلية والستائر وما إلى ذلك. يعطي إخراج 12 فولت تيار مستمر، 0.5 أمبير (6 واط) عند تشغيل جهاز العرض. ملاحظة:إذا تم تحميل إخراجات "المشغّل" بشكل ثقيل للغاية، فهناك خطر انتقال جهاز العرض إلى وضع إعادة الضبط وإعادة التشغيل. هذا لا يسبب أي ضرر لجهاز العرض، ولكنه يُعد استجابة غير مرغوب فيها. سيحدث هذا أيضًا إذا كان تيار بدء التشغيل للمعدات الخارجية مرتفعًا للغاية، حتى لو كان استهلاك الطاقة الاسمي أقل من 0.5 أمبير |
| 3 | وحدة تحكم عن بُعد سلكية | قم بتوصيل وحدة التحكم عن بُعد عبر مقبس صغير مقاس 3.5 مم باستخدام إدخال وحدة التحكم عن بُعد السلكية للتحكم في جهاز العرض دون أي تدخل. |
| 4 | وصلة LAN | موصل RJ45 قياسي للتحكم الخارجي في وحدة التحكم في العرض عبر IP وArt-Net. ملاحظة:يجب توصيل Ethernet فقط إما بمنفذ 10/100 base-T لوحدة التحكم والاتصالات، أو إدخال HDBaseT لوحدة إدخال HDBaseT، أو إدخال HDBaseT لوحدة إدخال Quad Combo Mk II. سيؤدي استخدام إدخالات HDBaseT لوحدات مختلفة في وقت واحد إلى سلوك غير محدد. |
| 5 | USB | 2 × USB 2.0 من النوع A. ستعمل منافذ USB هذه على تبسيط إجراءات الخدمة لتحديثات البرامج الثابتة أو لتنزيل ملفات السجل دون اتصال بالشبكة. إذا كان الملف الوحيد الموجود على جهاز USB هو ملف البرنامج الثابت (ملف "*.fw")، فسيبدأ جهاز العرض تلقائيًا إحدى العمليات التالية:
ملاحظة: تأكد من أن أي محرك أقراص USB مستعمل متوافق مع نظام FAT32 ولا يحتوي على أي ملفات أو مجلدات أخرى. |
| 6 | HDMI™ | منفذ إدخال HDMI 2.1 قياسي لتوصيل المصدر بجهاز العرض. |
| 7 | DP | منفذ DisplayPort™ القياسي (1.4) لتوصيل المصدر بجهاز العرض. |
| 8 | مزامنة الإدخال/الإخراج | إدخال/إخراج منفذ مزامنة BNC لوحدة التحكم في جهاز العرض. يتم استخدام هذا بشكل أساسي في تركيبات جهاز العرض المتعددة مع متطلبات المزامنة بين الوحدات. |
| 9 | مصابيح LED الخاص بالحالة | مصابيح LED الخاصة بحالة جهاز العرض (راجع الفصل “حالة جهاز العرض”). |
| 10 | الأشعة تحت الحمراء | جهاز استقبال الأشعة تحت الحمراء. |
سلوك مصباح LED
- يضيء مصباح SEL LED باللون الأخضر: تم تحديد الإدخال.
- يومض مصباح LED الخاص بالتحديد باللون "الأخضر": تم تحديد الإدخال/الإخراج وتكوينه كإخراج.
- يضيء مؤشر SYNC LED باللون البرتقالي: تم اكتشاف مزامنة إدخال صالحة.
- يومض مؤشر SYNC باللون البرتقالي: المزامنة/الإشارة موجودة، ولكنها لا تتوافق مع معيار منفذ الإدخال.
ملاحظة: يمكن أن تحدث مشكلات عدم المطابقة بسبب الكبلات القديمة أو ذات الجودة المنخفضة غير القادرة على التعامل مع الدقة المطلوبة، أو محولات الإشارة المتصلة التي تتلاعب بالإشارة خارج معايير الفيديو المدعومة.
