المتطلبات المسبقة

يفترض هذا الإجراء إزالة مرشح التلوث. راجع الإجراء.

• “استبدال مرشح التلوث”.

الأدوات المطلوبة

مفك براغي Torx T8

كيفية الاستبدال

1. قم بفك البراغي الستة (المرجع 1) باستخدام مفك براغي Torx T8.



2. افصل بعناية مرشح الغبار المتسخ من الغطاء الأيسر لجهاز العرض.

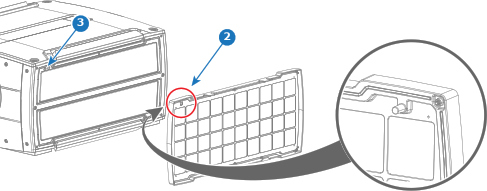

3. ضع مرشح الغبار الجديد أو النظيف على الغطاء الأيسر لجهاز العرض وتأكد من دخول المسمار الموجود على إطار مرشح الغبار (المرجع 2) في فتحة مفتاح الكشف عن مرشح الغبار (المرجع 3).



   تنبيه: لا تقم بإعادة تركيب مرشح رطب داخل جهاز العرض تحت أي ظرف من الظروف. يمكن أن يكون لمرشح رطب عواقب خطيرة على السلامة فضلاً عن تعريض البصريات الداخلية للنظام للخطر.



4. اربط مرشح الغبار باستخدام 6 براغي (المرجع 4) باستخدام مفك البراغي Torx T8.
