تحديد موضع الصورة

من المناقشة أعلاه، يترتب على ذلك أن الصورة الواردة يجب أن تتبع دقة DMD قدر الإمكان لتقليل زمن الانتقال. إذا لم يكن ذلك ممكنًا، فيجب ضبط الصورة ووضعها بالقرب من الحافة السفلية (في وضع الإسقاط الأمامي لسطح المكتب) من DMD قدر الإمكان للحصول على أقل زمن انتقال ممكن.

لتحديد موضع الصورة على DMD، يُوصى باستخدام إزاحة الصورة الرقمية. تقوم هذه الوظيفة بتحويل محتوى الصورة ويتم ذلك بعد تشويه الصورة. لا يؤدي تحريك الصورة إلى تدهور جودة البكسل، ولا يتم استخدام أي تغيير في الحجم لهذه الوظيفة.

خيار آخر هو استخدام إعدادات التشويه نفسها، إما إحداثيات الزوايا الأربع لقناع التشويه أو شبكة التشويه المحسوبة خارجيًا. اضبط شبكة التشويه دائمًا لوضعها في أقرب مكان ممكن من أسفل الصورة.

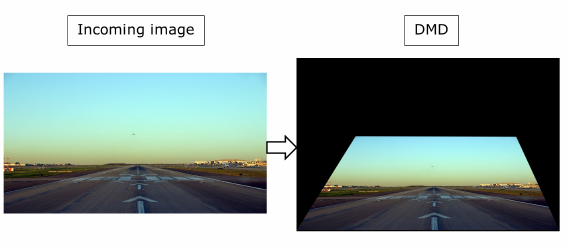

ومن الآثار الغريبة لذلك هو تطبيق تشويه شبه المنحرف على صورة أصغر من دقة DMD ويتم ضبط الإخراج لأسفل كما هو موضّح أعلاه. في المثال التالي يتم تطبيق بعض تصحيح المنحنى الرباعي للأركان (تعديل الزوايا الأربع).

في هذا الإعداد، سيكون زمن انتقال جهاز العرض في الواقع أقل من الصورة غير المصححة. هذا لأن صورة الإخراج تحتوي على خطوط نشطة أقل من الصورة الواردة. يتم استخدام جميع الخطوط الواردة في حسابات التشويه، ولكن الصورة الناتجة تتكون من عدد أقل من الخطوط النشطة مقارنةً بالصورة الأصلية. يمكن لجهاز العرض الاستفادة من ذلك من خلال تحميل DMD مسبقًا بخطوط سوداء قبل المحتوى الفعلي. لاحظ أنه بالنسبة لنظام 60 هرتز، لن يقل زمن الانتقال عن 16.66667 مللي ثانية لأن DMD يعرض الصورة بشكل متزامن مع تحديث الصورة الواردة.
