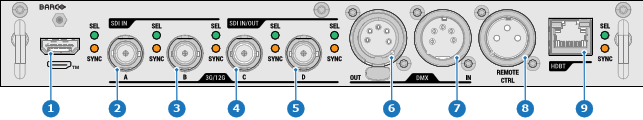

Panneau avant Quad Combo Input Mk III

HDMI™

Prend en charge les caractéristiques HDMI 2.1 (FRL jusqu’à 4 voies 12G)

Ports SDI - Comment cela fonctionne-t-il ?

• Les supports Port SDI A, B, C et D prennent en charge les signaux d’entrée 3G/12G.
• Les fonctions du port SDI C fonctionnent comme une sortie de connexion en boucle pour tout signal placé sur le port A.
• Les fonctions du port SDI D fonctionnent comme une sortie de connexion en boucle pour tout signal placé sur le port B.

Lorsque vous raccordez plusieurs projecteurs à l’aide du même signal, vous pouvez raccorder le signal comme suit :

• Raccordez le signal source à l’Entrée A ou B du premier projecteur.
• Si le signal source est raccordé à l’entrée A, raccordez l’entrée/ la sortie C sur l’entrée du projecteur suivant.
• Si le signal source est raccordé à l’entrée B, raccordez l’entrée/ la sortie D sur l’entrée du projecteur suivant.
• Poursuivez de manière identique jusqu’à ce que tous les projecteurs soient raccordés.

Interface DMX

Le DMX est utilisé comme bus de communication entre différents périphériques dans la technique d’éclairage. Chaque dispositif possède une entrée et une sortie, afin de permettre le bouclage du bus entre les différents dispositifs. Conformément à la norme, un câble à cinq conducteurs avec connecteur XLR est utilisé.

Vous pouvez utiliser le port d’entrée DMX pour connecter un périphérique DMX (console DMX) au projecteur. Vous pouvez ainsi commander le projecteur avec ce périphérique DMX (console DMX). Le port de sortie DMX peut être connecté au périphérique suivant de la boucle.

Remarque : Pour des raisons techniques, l’interface DMX ne peut être utilisée que si l’entrée Pulse Quad Combo Mk III est montée dans l’emplacement d’entrée L1.

Entrée HDBaseT

Supports HDBaset 3.0 (jusqu’à 4k60 RVB 444).

Le port HDBaseT ne prend pas en charge la connectivité réseau.

Comportement des DEL

• Le voyant DEL SEL s’allume en VERT : Entrée est sélectionnée.
• Le voyant DEL SEL clignote en VERT : Entrée/Sortie est sélectionnée et configurée en tant que sortie.
• Le voyant SYNC LED s’allume en ORANGE : la synchronisation d’entrée valide est sélectionnée.
• Le voyant SYNC LED clignote en ORANGE : Sync/Signal est présent, mais n’est pas conforme à la norme du port d’entrée.

Remarque : Les problèmes de non-conformité peuvent être dus à des câbles anciens ou de mauvaise qualité incapables de gérer la résolution demandée, ou à des convertisseurs de signaux connectés qui manipulent le signal en dehors des normes vidéo prises en charge.
