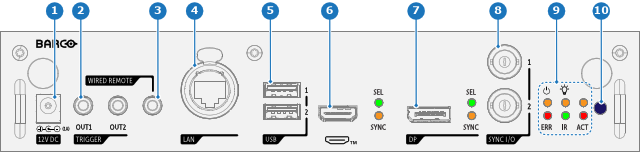

Panneau avant Module de contrôle et de communication
- 1
- 12 V CC
- 2
- DÉCLENCHEUR
- 3
- TÉLÉCOMMANDE FILAIRE
- 4
- LAN
- 5
- USB
- 6
- HDMI™
- 7
- DP
- 8
- SYNC I/O
- 9
- LED d’état du projecteur
- 10
- Récepteur IR
8.1 Module de contrôle et de communication
Fonctionnalité
| N° | Nom | Description |
| 1 | 12 V CC | Sortie 12 VCC, maximum 1 A disponible lorsque le projecteur n’est pas en veille. |
| 2 | DÉCLENCHEUR | Deux connecteurs mini-jack de 3,5 mm (OUT1 et OUT2) pour commander des périphériques tels que des écrans motorisés, des rideaux, etc. Fournit une sortie de 12 VCC, 0,5 A (6 W) lorsque le projecteur est allumé. Remarque : Si les sorties DÉCLENCHEUR sont trop chargées, le projecteur risque de passer en mode de réinitialisation et de redémarrer. Cela ne cause aucun dommage au projecteur, mais constitue une réponse indésirable. Cela se produira également si le courant de démarrage du matériel externe est trop élevé, même si la consommation de courant nominal est inférieure à 0,5 A. |
| 3 | TÉLÉCOMMANDE FILAIRE | Branchez la télécommande via une prise mini jack de 3,5 mm à l’entrée de la télécommande filaire pour contrôler le projecteur sans interférence. |
| 4 | LAN | Connecteur RJ45 standard pour le contrôle externe du projecteur par IP et Art-Net. Remarque : Ethernet ne doit être connecté qu’au port 10/100 base-T du module de contrôle et de communication, ou à l’entrée HDBaseT du module d’entrée HDBaseT, ou à l’entrée HDBaseT du Quad Combo Input Mk II. L’utilisation simultanée d’entrées HDBaseT de différents modules entraînera un comportement imprévu. |
| 5 | USB | 2 x USB 2.0 type A. Ces ports USB simplifient les procédures de maintenance des mises à jour du microcode ou pour le téléchargement des fichiers journaux sans connexion réseau. Si l’unique fichier sur la clé USB est le fichier de mise à niveau du microcode (un fichier « *.fw »), le projecteur démarre automatiquement l’un des processus suivants.
Remarque : assurez-vous que toute clé USB utilisée est compatible FAT32 et ne contient aucun autre fichier ou dossier. |
| 6 | HDMI™ | Port d’entrée HDMI 2.1 standard pour la connexion de la source au projecteur. |
| 7 | DP | Standard DisplayPort™ (1.4), pour la connexion de la source au projecteur. |
| 8 | SYNC I/O | Entrée/sortie du port de synchronisation BNC pour le contrôle du projecteur. Sert principalement dans plusieurs installations de projecteur avec exigence de synchronisation entre les unités. |
| 9 | DEL d’état | LED d’état du projecteur (voir chapitre “État du projecteur”). |
| 10 | IR | Récepteur infrarouge. |
Comportement des DEL
- Le voyant DEL SEL s’allume en VERT : Entrée est sélectionnée.
- Le voyant DEL SEL clignote en VERT : Entrée/Sortie est sélectionnée et configurée en tant que sortie.
- Le voyant SYNC LED s’allume en ORANGE : la synchronisation d’entrée valide est sélectionnée.
- Le voyant SYNC LED clignote en ORANGE : Sync/Signal est présent, mais n’est pas conforme à la norme du port d’entrée.
Remarque : Les problèmes de non-conformité peuvent être dus à des câbles anciens ou de mauvaise qualité incapables de gérer la résolution demandée, ou à des convertisseurs de signaux connectés qui manipulent le signal en dehors des normes vidéo prises en charge.
