Zone de restriction (ZR) basée sur la distance à risque

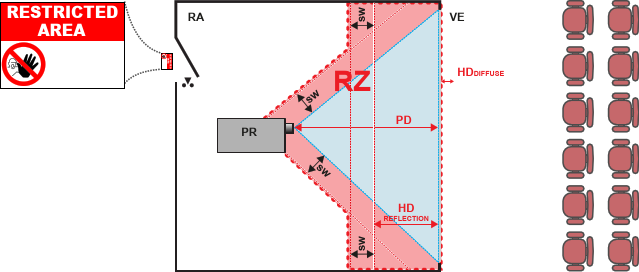

Le projecteur est également adapté aux applications de rétroprojection ; projection d’un faisceau sur un écran de projection de diffusion avec revêtement. Comme le montre le graphique suivant, deux zones doivent être prises en compte : la zone restreinte de projection close (RA) et la zone d’observation (VE).

Pour ce type de configuration, 3 distances de risque différentes seront prises en considération :

• distance de risque comme indiqué dans “Précautions en cas de luminosité élevée : distance à risque”, pertinente pour l’exposition interfaisceaux.
• HD_reflection : la distance devant rester restrictive par rapport à la lumière reflétée par l’écran de rétroprojection.
• HD_diffuse : la distance pertinente à prendre en considération lors de l’observation de la surface de diffusion de l’écran de rétroprojection.

Conformément à la description faite dans “Précautions en cas de luminosité élevée : distance à risque”, il faut obligatoirement créer une zone restreinte au sein des zones de faisceaux plus proches qu’une distance de risque (HD). Dans la zone de projection close, il est pertinent de combiner deux zones restreintes : la zone restreinte du faisceau projeté en direction de l’écran ; prise en compte d’une largeur de séparation (SW) d’1 mètre vers l’avant en partant du faisceau. Combinaison avec la zone restreinte en liaison avec la rétroréflexion de l’écran (HD_reflection) ; également prise en compte d’une sécurité latérale

La distance HD_reflection est égale à 25 % de la différence entre la distance de risque déterminée et la distance de projection vers l’écran de rétroprojection. Pour déterminer la distance HD pour l’objectif utilisé et le modèle de projecteur, voir chapitre “La distance de risque (HD) comme fonction de modification de l'optique”.

HDreflection = 25% (HD – PD)

La lumière émise par l’écran pendant l’observation ne dépassera jamais la limite d’exposition RG2, définie à 10 cm. HD_diffuse HD est négligeable si la lumière mesurée à la surface de l’écran est inférieure à 5000 cd/m² ou 15000 lux.
