Conditions préalables

Cette procédure suppose que le filtre anti-pollution a déjà été retiré. Voir la procédure :

• “Remplacement du filtre anti-pollution”.

Outils nécessaires

Tournevis Torx T8

Comment remplacer

1. Desserrez les 6 vis (référence 1) à l’aide d’un tournevis Torx T8.



2. Détachez soigneusement le filtre à poussière sale du panneau gauche du projecteur.

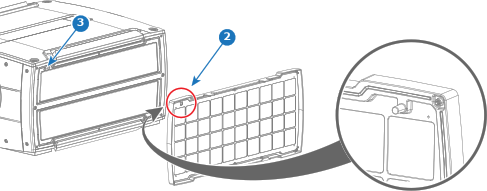

3. Placez le filtre à poussière neuf ou nettoyé sur le panneau gauche du projecteur et veillez à ce que le goujon du cadre du filtre à poussière (référence 2) s’insère dans l’ouverture de l’interrupteur de détection du filtre à poussière (référence 3).



   Prudence : Ne réinstallez en aucun cas un filtre humide dans le projecteur. L’humidité du filtre peut avoir de graves conséquences sur la sécurité et compromettre les pièces optiques internes du système.



4. Fixez le filtre à poussière à l’aide des 6 vis (référence 4) en utilisant un tournevis Torx T8.
