Positionnement de l’image

D’après la discussion ci-dessus, il s’ensuit que l’image entrante doit suivre autant que possible la résolution DMD pour réduire la latence. Si cela n’est pas possible, l’image doit être ajustée et positionnée aussi près que possible du bord inférieur (en mode de projection direct table) du DMD pour avoir une latence minimale.

Pour positionner l’image sur le DMD, il est recommandé d’utiliser le décalage d’image numérique. Cette fonction décale le contenu de l’image et prend fin une fois que l’image a été déformée. Le décalage de l’image ne dégrade pas la qualité des pixels et aucune mise à l’échelle n’est utilisée pour cette fonctionnalité.

Autre possibilité : utiliser les paramètres de distorsion eux-mêmes, soit les coordonnées à 4 coins du masque de distorsion, soit la grille de distorsion calculée en externe. Ajustez toujours la grille de distorsion pour la positionner aussi près que possible du bas de l’image.

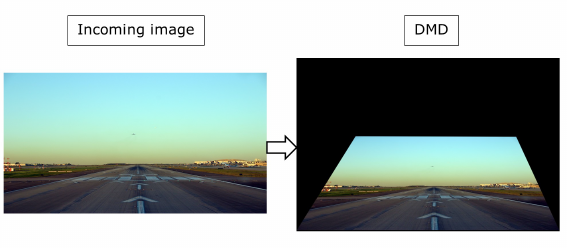

Il y a une conséquence curieuse lorsqu’une distorsion en trapèze est appliquée sur une image plus petite que la résolution DMD et que la sortie est ajustée vers le bas comme susmentionné. Dans l’exemple suivant, un trapèze (réglage aux 4 coins) est appliqué.

Dans cette configuration, la latence du projecteur va en fait être inférieure à l’image non corrigée. En effet, l’image de sortie a moins de lignes actives que l’image entrante. Toutes les lignes entrantes sont utilisées dans les calculs de distorsion, mais l’image résultante comprend moins de lignes actives que l’originale. Le projecteur peut en profiter en préchargeant le DMD avec des lignes noires avant le contenu réel. Notez que pour un système à 60 Hz, la latence ne passera jamais en dessous de 16,66667 ms car le DMD affiche l’image de manière synchrone avec le rafraîchissement de l’image entrante.
