قبل أن تبدأ

قبل إعداد شاشتك، تأكد من تثبيت وحدة التحكم بالشاشة المناسبة في محطة العمل.

تلميح: يعمل Eonis Color 8MP بكامل طاقته عند استخدامه مع وحدة التحكم بالشاشة من Barco، وبرنامج تشغيل الفيديو من Barco. تتمتع بطاقات الرسومات عالية الأداء هذه بالقوة والقدرات اللازمة لعرض الصور على النحو الأمثل لهذه الشاشة. بالإضافة إلى ذلك، تتيح وحدات التحكم بشاشة Barco استخدام أدوات سير العمل البديهية من Barco، والتي صُممت لزيادة وضوح التفاصيل الدقيقة، وتحسين التركيز أثناء جلسات القراءة، وتسريع سير العمل. يرجى زيارة www.barco.com/product/intuitive-workflow-tools للحصول على المزيد من المعلومات.

للحصول على قائمة بوحدات التحكم بالشاشة المتوافقة، يرجى الرجوع إلى مصفوفة التوافق المتوفرة على https://www.barco.com/products/medical-display-controllers

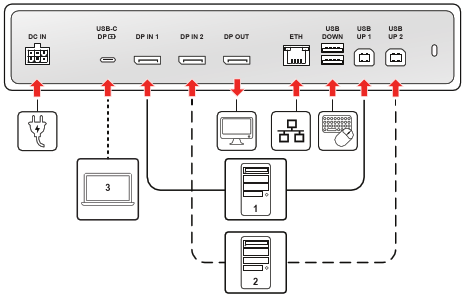

توصيل الكابلات

للاستفادة الكاملة من ميزات الشاشة، بما في ذلك التبديل السلس ووظيفة الموزع المركزي، تأكد من توصيل كابلات الفيديو والبيانات بشكل آمن. يؤدي ذلك إلى إلغاء قفل الإمكانات الكاملة لإعداد الشاشة.

إدخالات الفيديو، والطاقة، والشبكة

يركز هذا القسم على الفيديو الأساسي، والطاقة، ووصلة USB عالية الطاقة الشاملة.

بيانات موزع USB والأجهزة الطرفية (المنافذ الصاعدة والنازلة)

يتضمن هذا القسم جميع المنافذ المستخدمة في البيانات، والتحكم في KVM، وتوصيل الطاقة الطرفية. في حالة توصيل محطة عمل عبر DisplayPort (DP IN 1 أو DP IN 2)، يجب توصيل المنفذ الصاعد لتمكين ميزات الموزع: تبديل KVM (التحكم بلوحة المفاتيح/الماوس)، وتنشيط منافذUSB-A 2.0 النازلة المدمجة للأجهزة الطرفية، واتصال إيثرنت المدمج، وتسجيل QAWeb Enterprise والاتصال.

ملاحظة: إذا كانت محطة العمل متصلة عبر USB-C DP، فإن قناة البيانات عالية السرعة الخاصة بها تحمل تلقائيًا جميع إشارات تسجيل KVM، وإيثرنت، وQAWeb للكل، مما يلغي الحاجة إلى كابل USB منفصل لمحطة العمل المحددة تلك.

توجيه الكبل

للحصول على إعداد منظم وآمن، اتبع هذه الخطوات لتوجيه الكابلات المتصلة وتغطيتها:

1. قم بتوجيه كل الكابلات عبر مشابك الكابلات في حجيرة الموصل.
2. أعد تثبيت غطاء الموصل عبر تحريك الجزء العلوي من الغطاء في الفتحات المتاحة، ثم ادفع الجزء السفلي من الغطاء إلى موضعه.
3. نظّم كل الكابلات ووجّهها عبر قنوات التوجيه في حامل الشاشة.
