Eonis Color 8MP - Funcionalidad MST (PbP con un solo cable y DP OUT)

2.6 Funcionalidad MST (PbP con un solo cable y DP OUT)

El protocolo Multi-Stream Transport (MST) es una tecnología de DisplayPort 1.2 que envía múltiples transmisiones de vídeo y audio a través de un único cable DisplayPort.

En esta pantalla se activa MST:

Pantalla dividida virtual: divide la pantalla en dos pantallas virtuales independientes utilizando el modo PbP con un solo cable. Una pantalla conectada al puerto DP OUT perderá su imagen.
Conexión en cadena: conecte varias pantallas externas en secuencia a través del puerto DP OUT para facilitar la gestión de los cables.

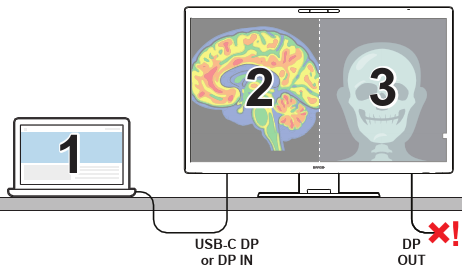

Imagen 2–4 Pantalla dividida virtual mediante PbP con un solo cable

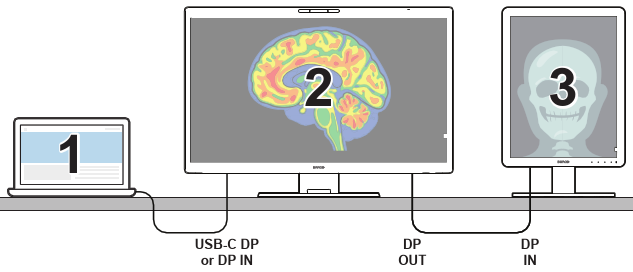

Imagen 2–5 Conexión en cadena a través del puerto DP OUT

Puntos clave de MST

Conexión en cadena: enlace pantallas en cadena utilizando el puerto DP OUT.
Escritorio extendido: amplíe su espacio de trabajo a través de varias pantallas o dos pantallas virtuales, útil para tareas que requieren un espacio de trabajo mayor, como la visualización de diagnósticos.
Alto rendimiento: admite altas resoluciones y frecuencias de actualización para una calidad de imagen óptima en cada pantalla o pantalla virtual.

Requisitos del sistema para MST

Para que DisplayPort MST funcione, necesita:

Un controlador de pantalla compatible con DisplayPort (1.2 o superior) MST.
Una pantalla compatible con DisplayPort 1.2 MST con el modo MST activado.
Un cable DisplayPort para cada pantalla de la cadena (para conexión en cadena). Utilice cables más cortos para evitar el desorden de cables.
El sistema operativo debe ser compatible con los controladores correspondientes. Aunque son totalmente compatibles con Microsoft Windows, los concentradores MST o la conexión en cadena DisplayPort no son compatibles actualmente con macOS, incluidas las versiones 10.15 (“Catalina”) y posteriores.
