2.7 Kahe sisendi funktsionaalsus (Fusion ja PbP topeltkaabel)

Kui eelsäte on konfigureeritud nii, et see töötleks samaaegselt nii DP IN 1 kui ka DP IN 2 kaudu tulevaid signaale (seadistades eelsätte sisendiks DP IN 1 + DP IN 2), sõltub käitumine sellest, kuidas need kaks porti on ühendatud teie vastuvõtva(te) töökohaga(kohtadega):

  1. Fusion: DP IN 1 ja DP IN 2 on ühendatud sama töökohaga. See võib aidata leevendada ühe kaabli või kuvari kontrolleripordi ribalaiuse piiranguid, kuna iga kaabel juhib ühte ekraani poolt, mis võimaldab tööjaamal juhtida kogu ekraani ühte pilti suure eraldusvõime või värskendussagedusega.
  2. PbP Dual Cable: See režiim saavutatakse, kui DP IN 1 ja DP IN 2 on ühendatud kahe erineva töökohaga. Kuvaril kuvatakse mõlemad sisendid kõrvuti, mis võimaldab teil kasutada kahte töökohta samaaegselt. KVM-i juhib aktiivne USB-host.
Märkus: Sõltuvalt konkreetsest olukorrast saab kahesuguse sisendi funktsionaalsust kombineerida MST-funktsiooniga.

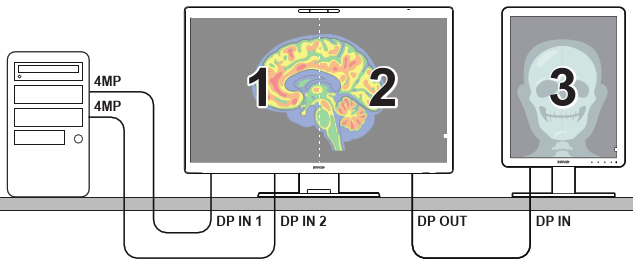

Pilt 2–6 Fusion-režiim: 2 x 4 MP ühe töökoha poolt, MST „DP OUT” lubatud

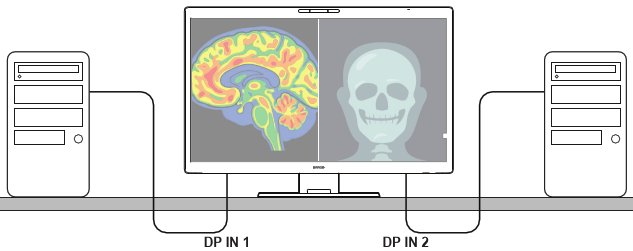

Pilt 2–7 PbP topeltkaabel: 2 töökohta kuvatakse kõrvuti, MST keelatud.
