Eonis Color 8MP - Fonctionnalité MST (PbP Câble unique et DP OUT)

2.6 Fonctionnalité MST (PbP Câble unique et DP OUT)

Le protocole MST (Multi-Stream Transport) est une technologie DisplayPort 1.2 qui envoie plusieurs flux vidéo et audio via un seul câble DisplayPort.

Sur cet écran, MST active :

Écran partagé virtuel : Divisez l’écran en deux moniteurs virtuels indépendants en utilisant le mode PbP Câble unique (en: PbP Single Cable). Un écran connecté au port DP OUT perdra son image.
Raccordement en série : Connectez plusieurs moniteurs externes en séquence via le port DP OUT pour faciliter la gestion des câbles.

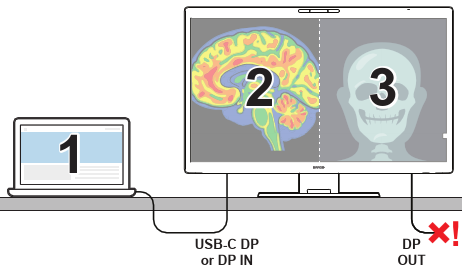

Image 2–4 Écran partagé virtuel via PbP Câble unique

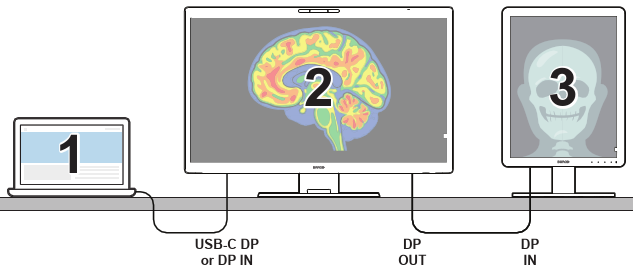

Image 2–5 Raccordement en série via le port DP OUT

Points clés du MST

Raccordement en série : Reliez les écrans en série à l’aide du port DP OUT.
Bureau étendu : Étendez votre espace de travail sur plusieurs moniteurs ou deux écrans virtuels, ce qui s’avère utile pour les tâches qui nécessitent un espace de travail plus grand, comme la visualisation de diagnostics.
Haute performance : Prend en charge de résolutions et des taux de rafraîchissement élevés pour une qualité d’image optimale sur chaque écran ou écran virtuel.

Configuration système requise pour MST

Pour que DisplayPort MST fonctionne, vous avez besoin des équipements suivants :

Une carte graphique compatible DisplayPort (1.2 ou supérieur) MST.
Un moniteur compatible DisplayPort 1.2 MST avec mode MST activé.
Un câble DisplayPort pour chaque moniteur de la chaîne (pour le raccordement en série). Utilisez des câbles plus courts pour éviter l’encombrement.
Le système d’exploitation doit prendre en charge les pilotes appropriés. Bien qu’ils soient entièrement pris en charge dans Microsoft Windows, les hubs MST ou la connexion en série DisplayPort ne sont actuellement pas pris en charge par macOS, y compris les versions 10.15 (« Catalina ») et ultérieures.
