Prije postavljanja zaslona provjerite je li na radnoj stanici instaliran odgovarajući kontroler zaslona.
Savjet: Uređaj Eonis Color 8MP radi svojim punim potencijalom kada se upotrebljava s kontrolerom zaslona Barco i upravljačkim programom za video Barco. Ove grafičke kartice visokih performansi imaju snagu i mogućnosti za optimalno prikazivanje slika za ovaj zaslon. Štoviše, kontroleri zaslona Barco omogućuju upotrebu alata Intuitive Workflow Tools koji su dizajnirani za povećanje vidljivosti suptilnih detalja, poboljšanje fokusa tijekom sesija čitanja i ubrzavanje tijeka rada. Posjetite www.barco.com/product/intuitive-workflow-tools za više informacija.
Da biste u potpunosti iskoristili značajke zaslona, uključujući besprijekorno prebacivanje i funkcionalnost središnjeg koncentratora, pobrinite se da i video i podatkovni kabeli budu čvrsto povezani. Time se oslobađa puni potencijal postavljanja vašeg zaslona.

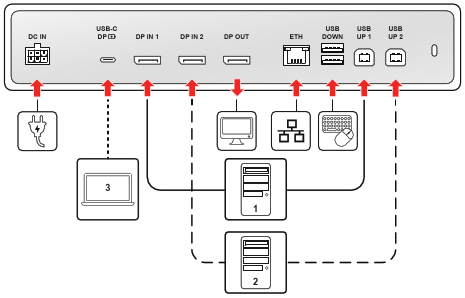

Slika 2–1Primjer sheme povezivanja
Video ulazi, napajanje i mreža
Ovaj se dio fokusira na primarni video, naponski i univerzalni USB priključak velike snage.
Priključak
Vrsta kabela
Funkcija
DC U
Kabel za napajanje (iz vanjske jedinice napajanja)
Spojite dostavljenu vanjsku jedinicu napajanja (PSU) kako bi napajala zaslon.
USB-C DP
Kabel USB-C (sa svim značajkama)
Univerzalno rješenje: Povezuje kompatibilne uređaje za DisplayPort Alt Mode video, USB-C 3.2 podatke, i predaju snage od 75W.
DP U 1
Kabel za DisplayPort (DP 1.4)
Primarni video ulazni priključak.
DP U 2
Kabel za DisplayPort (DP 1.4)
Sekundarni video ulazni priključak.
DP IZLAZ
Kabel za DisplayPort (DP 1.4, MST)
Proširenje zaslona: izlaz koji se koristi za povezivanje drugog vanjskog zaslona.
ETH (RJ-45)
Ethernet kabel (1Gb)
Povezuje zaslon s mrežom. Ova se veza distribuira na povezanu radnu stanicu putem aktivnog USB upstream priključka ili USB-C DP kabela.
Podatkovni i periferni uređaji USB koncentratora (upstream I downstream priključci)
Ovaj odjeljak uključuje sve priključke koji se koriste za podatke, KVM kontrolu i perifernu isporuku struje. Ako povezujete radnu stanicu na DisplayPort (DP U 1 ili DP U 2), morate priključiti upstream priključak da biste omogućili značajke koncentratora: KVM prespajanje (upravljanje tipkovnicom/mišem), aktivacija ugrađenih USB-A 2.0 downstream priključaka za periferne uređaje, integrirani Ethernet priključak, i registracija i komunikacija za QAWeb Enterprise.
Napomena: Ako je radna stanica povezana putem priključka USB-C DP, njen podatkovni kanal velike brzine automatski prenosi sve KVM, Ethernet i QAWeb registracijske signale, eliminirajući potrebu za zasebnim USB upstream kabelom za tu specifičnu radnu stanicu.
Priključak
Vrsta kabela
Funkcija
USB GORE 1
USB-B na USB-A kabel (USB-B 2.0)
Potrebno za omogućavanje značajki podataka za priključenu radnu stanicu DP IN.
USB GORE 2
USB-B na USB-A kabel (USB-B 2.0)
Potrebno za omogućavanje značajki podataka za drugu priključenu radnu stanicu DP IN.
USB DOLJE
USB-A 2.0
Downstream priključak za periferno povezivanje s predajom snage od 2,5W.
Strana USB-C
Kabel USB-C (USB-C 2.0)
Downstream priključak za periferno povezivanje s predajom snage od 7,5 W isporukom napajanja.
Provođenje kabela
Za organizirano i sigurno postavljanje slijedite ove korake za usmjeravanje i pokrivanje povezanih kabela:
Sve kabele provucite kroz stezaljke kabela u odjeljku s priključcima.
Ponovno instalirajte poklopac konektora pomicanjem gornjeg dijela poklopca tako da klizne u dostupna udubljenja, a zatim donji dio poklopca gurnite natrag na njegovo mjesto.
Organizirajte i provedite sve kabele kroz kanale za provođenje na stalku zaslona.
