開始する前に

ディスプレイを設定する前に、ワークステーションに適切なディスプレイコントローラーが取り付けられていることを確認してください。

ヒント: Eonis Color 8MP は、BarcoディスプレイコントローラーおよびBarcoビデオドライバーと併用することで、そのポテンシャルをフルに発揮します。これらの高性能グラフィックカードは、このディスプレイに最適な画像をレンダリングするパワーと機能を備えています。さらに、Barcoのディスプレイコントローラーを使用することで、Barcoの直感的なワークフローツールの使用が可能になり、わずかなディテールを明らかにし、読影セッション時のフォーカスを向上してワークフローを加速させるよう作られています。詳細については、www.barco.com/product/intuitive-workflow-tools をご覧ください。

互換性のあるディスプレイコントローラーの一覧については、以下の互換性マトリックスを参照してください https://www.barco.com/products/medical-display-controllers

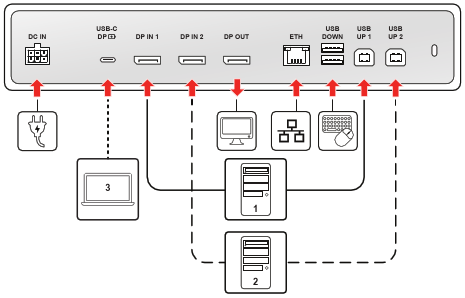

ケーブルの接続方法

シームレスな切り替えやセントラルハブ機能など、ディスプレイの機能をフルに活用するには、ビデオケーブルとデータケーブルの両方が確実に接続されていることを確認してください。これにより、ディスプレイの可能性が最大限に引き出されます。

ビデオ入力、電源、ネットワーク

このセクションでは、主映像、電源、オールインワンのハイパワーUSB接続に焦点を当てます。

USBハブのデータと周辺機器（アップストリームポートとダウンストリームポート）

このセクションには、データ、KVM コントロール、および周辺機器の電源供給に使用されるすべてのポートが含まれます。DisplayPort（DP IN 1またはDP IN 2）経由でワークステーションを接続する場合は、ハブ機能を有効にするためにアップストリームポートを接続する必要があります：KVMスイッチング（キーボード/マウスコントロール）、周辺機器用の内蔵USB-A 2.0ダウンストリームポートの有効化、統合イーサネット接続、QAWeb Enterprise の登録と通信。

注: ワークステーションが　USB-C DP　ポート経由で接続されている場合、その高速データチャンネルが自動的に　KVM、イーサネット、QAWeb　登録信号のすべてを伝送するため、特定のワークステーション用に　USB　アップストリームケーブルを別途用意する必要がありません。

ケーブルの取り回し

組織: 安全なセットアップのために、以下の手順に従って、接続済みケーブルの配線とカバーを行ってください：

1. すべてのケーブルをコネクターコンポーネントのケーブルクリップに通してください。
2. コネクタカバーを再度取り付けます。くぼみにカバーの上部をスライドさせてから、カバーの下部を所定の位置に押し込みます。
3. すべてのケーブルを整理し、ディスプレイスタンドの取り回しチャンネルに通します。
