2.7 Funkcja podwójnego wejścia (Fuzja i Podwójny kabel PbP)

Gdy ustawienie zadane jest skonfigurowane do jednoczesnego przetwarzania sygnałów pochodzących zarówno z DP IN 1, jak i DP IN 2 (poprzez ustawienie ustawienia zadanego Wejście (en: Input) na DP IN 1 + DP IN 2), zachowanie zależy od tego, w jaki sposób te dwa porty są połączone z nadrzędną stacją roboczą/stacjami roboczymi:

  1. Fuzja: DP IN 1 i DP IN 2 są podłączone do tej samej stacji roboczej. Może to pomóc złagodzić ograniczenia przepustowości pojedynczego kabla lub portu sterownika monitora, ponieważ każdy kabel obsługuje jedną połowę ekranu, umożliwiając stacji roboczej obsługę pojedynczego obrazu na całym ekranie przy wysokiej rozdzielczości lub częstotliwości odświeżania.
  2. Podwójny kabel PbP: tryb ten uzyskuje się, gdy DP IN 1 i DP IN 2 są podłączone do dwóch oddzielnych stacji roboczych. Monitor pokazuje oba wejścia obok siebie, umożliwiając użycie dwóch stacji roboczych jednocześnie. KVM steruje aktywny host USB.
Uwaga: W zależności od konkretnego scenariusza, funkcję podwójnego wejścia można połączyć z funkcją MST.

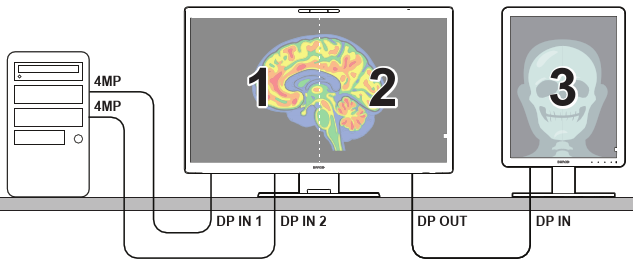

Obraz 2–6 Tryb Fuzja: 2 x 4MP z jednej stacji roboczej, obsługa MST przez port „DP OUT” MST włączona

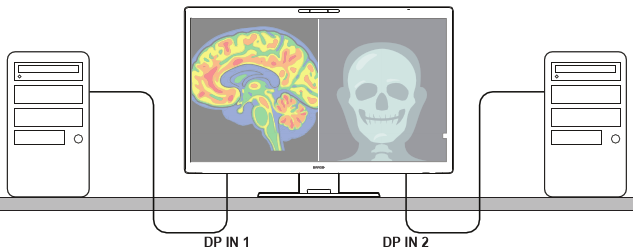

Obraz 2–7 Podwójny kabel PbP: 2 stacje robocze wyświetlane obok siebie, funkcja MST wyłączona
