2.7 Funcionalidade de duas entradas (Fusão e PbP de dois cabos)

Quando um predefinido é configurado para processar sinais provenientes de DP IN 1 e DP IN 2 em simultâneo (com a configuração da Entrada (en: Input) do predefinido para DP IN 1 + DP IN 2), o comportamento depende da forma como estas duas portas estão ligadas à(s) estação(ões) de trabalho anfitriã(s):

  1. Fusão: DP IN 1 e DP IN 2 são ligadas à mesma estação de trabalho. Isto pode ajudar a atenuar as limitações de largura de banda de um único cabo ou de uma única porta de controlador de monitor ao fazer com que cada cabo forneça uma metade do ecrã, permitindo que a estação de trabalho forneça uma única imagem em todo o ecrã com resoluções ou taxas de atualização elevadas.
  2. PbP de dois cabos: este modo é obtido quando DP IN 1 e DP IN 2 são ligadas a duas estações de trabalho separadas. O monitor mostra ambas as entradas lado a lado (Side-by-Side), permitindo utilizar duas estações de trabalho em simultâneo. O KVM é controlado pelo anfitrião USB ativo.
Nota: Dependendo do seu cenário específico, a funcionalidade de duas entradas pode ser combinada com a funcionalidade MST.

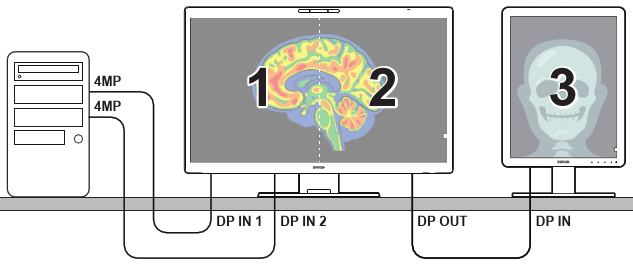

Imagem 2–6 Modo de fusão: 2 x 4 MP por uma estação de trabalho, MST de “DP OUT” ativado

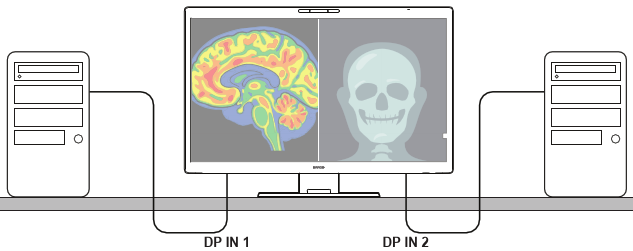

Imagem 2–7 PbP de dois cabos: 2 estações de trabalho apresentadas lado a lado (Side-by-Side), MST desativado
