2.7 Функция двойного входа (Fusion и PbP Dual Cable)

Если предустановка настроена на обработку сигналов, поступающих одновременно с входов DP IN 1 и DP IN 2 (выбор для предустановки Входной сигнал (en: Input) значения DP IN 1 + DP IN 2), поведение зависит от того, как эти два порта подключены к рабочим станциям:

  1. Fusion. Входы DP IN 1 и DP IN 2 подключены к одной рабочей станции. Это может помочь смягчить ограничения пропускной способности одного кабеля или порта контроллера отображения, поскольку каждый кабель управляет одной половиной экрана, позволяя рабочей станции управлять одним изображением на всем экране при высоких разрешениях или частоте обновления.
  2. PbP Dual Cable. Этот режим становится доступен, когда входы DP IN 1 и DP IN 2 подключены к двум отдельным рабочим станциям. На мониторе отображаются оба входных сигнала рядом друг с другом, что позволяет использовать две рабочие станции одновременно. KVM управляется активным USB-хостом.
Примечание. В зависимости от конкретного сценария функциональность двойного входа может быть объединена с функциональностью MST.

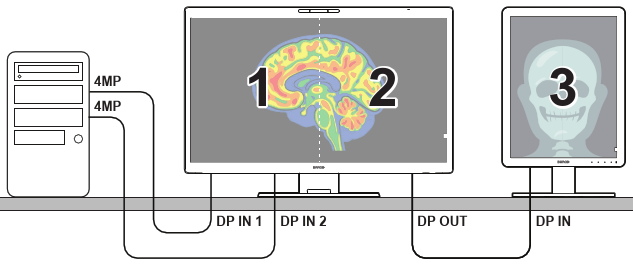

Изображение 2–6 Режим Fusion: 2 x 4MP на одной рабочей станции, MST DP OUT включен

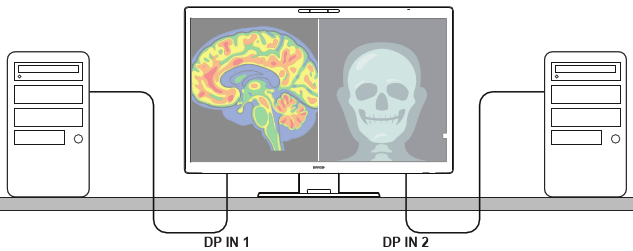

Изображение 2–7 PbP Dual Cable: 2 рабочие станции отображаются рядом друг с другом, MST отключен
