2.7 Funkcionalnost dvojnega vhoda (Fusion in dvojni kabel PbP)

Če je prednastavitev konfigurirana za hkratno obdelavo signalov, ki prihajajo iz DP IN 1 in DP IN 2 (z nastavitvijo prednastavitve Vhod (en: Input) na DP IN 1 + DP IN 2), je obnašanje odvisno od tega, kako sta ta dva vhoda povezana z gostiteljsko delovno postajo (postajami):

  1. Fusion: DP IN 1 in DP IN 2 sta povezana z isto delovno postajo. To lahko pomaga ublažiti omejitve pasovne širine enojnega kabla ali vrat krmilnika prikazovalnika, tako da vsak kabel poganja eno polovico zaslona, kar delovni postaji omogoča, da pri visokih ločljivostih ali frekvencah osveževanja poganja eno sliko po celotnem zaslonu.
  2. Dvojni kabel PbP: ta način se doseže, ko sta DP IN 1 in DP IN 2 povezana z dvema ločenima delovnima postajama. Na prikazovalniku sta prikazana oba vhoda drug ob drugem, kar omogoča hkratno uporabo dveh delovnih postaj. KVM nadzoruje aktivni gostitelj USB.
Opomba: Odvisno od določenega scenarija lahko funkcijo dvojnega vhoda kombinirate s funkcijo MST.

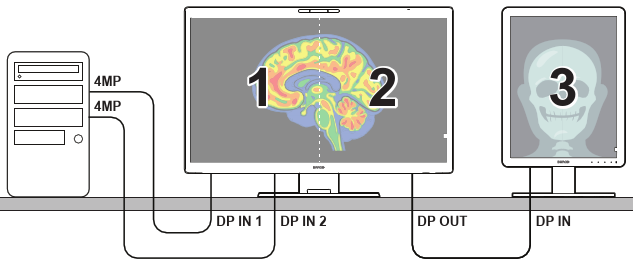

Slika 2–6 Način Fusion: 2 x 4 MP z eno delovno postajo, omogočen MST »DP OUT«

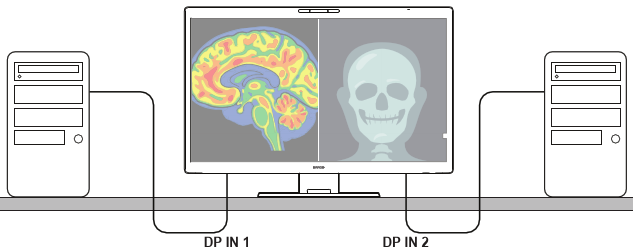

Slika 2–7 Dvojni kabel PbP: 2 delovni postaji, prikazani ena ob drugi, MST onemogočen
