Preden nastavite prikazovalnik, se prepričajte, da je v delovni postaji nameščen ustrezen krmilnik prikazovalnika.
Nasvet: Izdelek Eonis Color 8MP deluje s polno zmogljivostjo, če ga uporabljate s krmilnikom prikazovalnika Barco in gonilnikom za grafično kartico Barco. Te zmogljive grafične kartice imajo dovolj moči in zmogljivosti za optimalno upodabljanje slik za ta prikazovalnik. Poleg tega krmilniki prikazovalnika Barco omogočajo uporabo orodij Intuitive Workflow Tools, ki so zasnovana za povečanje vidnosti subtilnih podrobnosti, izboljšanje fokusa med branjem in pospešitev poteka dela. Za več informacij glejte www.barco.com/product/intuitive-workflow-tools.
Če želite v celoti izkoristiti funkcije prikazovalnika, vključno z brezhibnim preklapljanjem in funkcijo osrednjega zvezdišča poskrbite, da so video in podatkovni kabli varno povezani. S tem odklenete vse možnosti nastavitve vašega prikazovalnika.

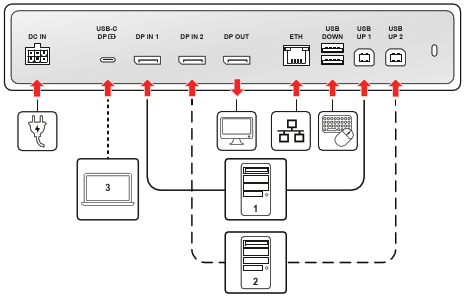

Slika 2–1Primer diagrama povezav
Video vhodi, napajanje in omrežje
Ta razdelek se osredotoča na primarni video, napajanje in povezavo USB vse v enem z visoko močjo.
Vrata
Vrsta kabla
Funkcija
VHOD DC
Napajalni kabel (iz zunanjega napajalnika)
Za napajanje prikazovalnika povežite priloženo zunanjo napajalno enoto (PSU).
USB-C DP
Kabel USB-C (polno funkcionalen)
Rešitev vse v enem: Povezuje združljive naprave za DisplayPort v načinu Alt za video, podatke USB-C 3.2 in napajanje 75 W.
DP IN 1
Kabel DisplayPort (DP 1.4)
Priključek primarnega video vhoda.
DP IN 2
Kabel DisplayPort (DP 1.4)
Priključek sekundarnega video vhoda.
IZHOD DP
Kabel DisplayPort (DP 1.4, MST)
Razširitev prikazovalnika: Izhod, ki se uporablja za priključitev drugega zunanjega prikazovalnika.
ETH (RJ-45)
Ethernetni kabel (1 Gb)
Poveže prikazovalnik z omrežjem. Ta povezava se prek aktivnega vmesnika USB za navzgornji prenos ali kabla USB-C DP prenese na povezano delovno postajo.
Podatki iz zvezdišča USB in periferne naprave (vhodni in izhodni priključki)
Ta razdelek vključuje vsa vrata, ki se uporabljajo za prenos podatkov, upravljanje KVM in napajanje perifernih naprav. Če delovno postajo povežete prek vmesnika DisplayPort (DP IN 1 ali DP IN 2), morate za omogočanje funkcij zvezdišča priključiti priključek za navzgornji prenos: Vmesnik omogoča preklapljanje KVM (upravljanje tipkovnice/mišice), aktiviranje vgrajenih priključkov USB-A 2.0 za navzdolnji prenos za periferne naprave, vgrajeno povezavo Ethernet ter registracijo in komunikacijo QAWeb Enterprise.
Opomba: Če je delovna postaja povezana prek vrat USB-C DP, njen hitri podatkovni kanal samodejno prenaša vse signale za registracijo KVM, Ethernet in QAWeb, tako da ni potreben ločen kabel USB za navzgornji prenos za določeno delovno postajo.
Vrata
Vrsta kabla
Funkcija
USB UP 1
Kabel USB-B v USB-A (USB-B 2.0)
Potreben za omogočanje podatkovnih funkcij za povezano delovno postajo z DP IN.
USB UP 2
Kabel USB-B v USB-A (USB-B 2.0)
Potreben za omogočanje podatkovnih funkcij za dodatno povezano delovno postajo z DP IN.
USB DOWN
USB-A 2.0
Priključek za navzdolnji prenos za priključitev perifernih naprav z 2,5 W napajanjem.
Stranski USB-C
Kabel USB-C (USB-C 2.0)
Priključek za navzdolnji prenos za priključitev perifernih naprav s 7,5 W napajanjem.
Napeljava kablov
Za urejeno in varno namestitev upoštevajte naslednje korake za usmerjanje in pokrivanje povezanih kablov:
Vse kable napeljite skozi sponke za kable v predelku za priključke.
Ponovno namestite pokrov priključkov: zgornji del pokrova potisnite v predvidene zareze, spodnji del pa potisnite nazaj v ustrezen položaj.
Vse kable uredite in jih speljite skozi kanale za napeljavo v stojalu prikazovalnika.
