2.7 Funcionalidad de entrada doble (Fusion y PbP con dos cables)

Cuando se configura un valor predefinido para procesar señales procedentes de DP IN 1 y DP IN 2 simultáneamente (ajustando el valor predefinido Entrada (en: Input) a DP IN 1 + DP IN 2), el comportamiento depende de cómo estén conectados estos dos puertos al terminal de ordenador o los terminales de ordenador principales:

  1. Fusión: DP IN 1 y DP IN 2 están conectados al mismo terminal de ordenador. Esto puede ayudar a mitigar las limitaciones de ancho de banda de un solo cable o puerto de controlador de pantalla haciendo que cada cable controle una mitad de la pantalla, lo que permite al terminal de ordenador controlar una sola imagen en toda la pantalla a altas resoluciones o frecuencias de actualización.
  2. PbP con dos cables: este modo se consigue cuando DP IN 1 y DP IN 2 están conectados a dos terminales de ordenador distintos. La pantalla muestra las dos entradas una al lado de la otra, lo que permite utilizar dos terminales de ordenador simultáneamente. KVM se controla mediante el host USB activo.
Nota: Dependiendo de su situación específica, la funcionalidad de doble entrada puede combinarse con la funcionalidad MST.

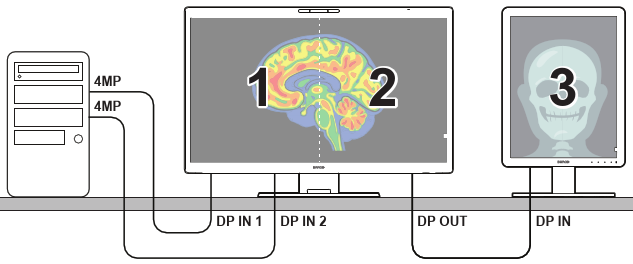

Imagen 2–6 Modo de fusión: 2 x 4MP por un terminal de ordenador, MST “DP OUT” habilitado

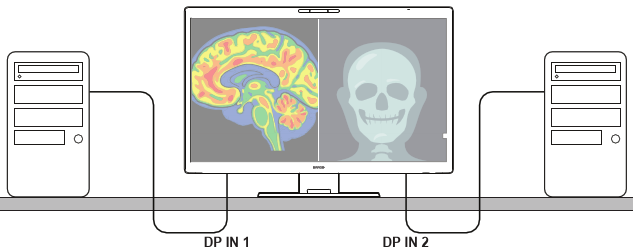

Imagen 2–7 PbP con dos cables: 2 terminales de trabajo mostrados uno al lado del otro, MST desactivado
