Enne kuvari seadistamist veenduge, et töökohta on paigaldatud sobiv kuvari kontroller.
Soovitus: Nio Color 8MP töötab täies mahus, kui seda kasutatakse koos Barco kuvari kontrolleri ja Barco videodraiveriga. Nendel suure jõudlusega graafikakaartidel on piisavalt võimsust ja võimalusi, et kujutisi selle ekraani jaoks optimaalselt kuvada. Lisaks võimaldavad Barco kuvari kontrollerid kasutada Barco Intuitiivseid töövoo tööriistu, mis on loodud parandama vähemärgatavate detailide nähtavust, parandama fokuseerimist lugemise ajal ja kiirendama töövoogu. Lisateabe saamiseks külastage www.barco.com/product/intuitive-workflow-tools.
Selleks, et kasutada täielikult ära kuvari funktsioone, sealhulgas sujuvat ümberlülitamist ja keskse keskuse funktsionaalsust, veenduge, et nii video- kui ka andmesidekaablid on kindlalt ühendatud. See avab teie kuvari seadistamise täieliku potentsiaali.

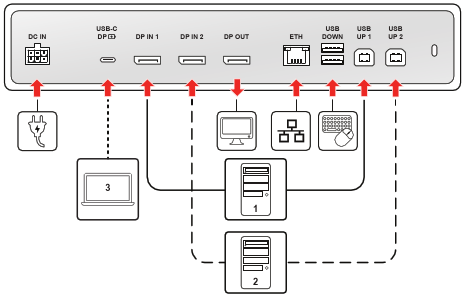

Pilt 2–1Ühendusskeemi näidis
Videosisendid, toide ja võrk
Selles jaotises keskendutakse esmasele videole, toiteallikale ja kõikehõlmavale suure võimsusega USB-ühendusele.
Kõik-ühes lahendus: ühendab ühilduvad seadmed DisplayPort Alt režiimi video,USB-C 3.2 andmete ja 75 W toiteedastuse ühenduse loomiseks.
DP IN 1
DisplayPort kaabel (DP 1.4)
Peamine videosisendi ühendus.
DP IN 2
DisplayPort kaabel (DP 1.4)
Teisene videosisendi ühendus.
DP OUT
DisplayPort kaabel (DP 1.4, MST)
Kuvari laiendamine: väljund, mida kasutatakse teise välise kuvari ühendamiseks.
ETH (RJ-45)
Ethernet-kaabel (1Gb)
Ühendab kuvari võrguga. See ühendus jaotatakse ühendatud töökoha aktiivse ülesvoolu USB-pordi või USB-C DP kaabli kaudu.
USB-jaoturi andmed ja irdseadmed (üles- ja allavoolu pordid)
See jaotis hõlmab kõiki porte, mida kasutatakse andmete, KVM-i juhtimise jaoks ja irdseadmete toiteallikana. Kui ühendate tööjaama DisplayPorti (DP IN 1 või DP IN 2) kaudu, peate ühendama ülesvoolu pordi, et lubada keskuse funktsioone: KVM-lülitus (klaviatuuri/hiirega juhtimine), sisseehitatud USB-A 2.0 allavoolu portide aktiveerimine irdseadmete jaoks, integreeritud Ethernet-ühendus ning QAWeb Enterprise’i registreerimine ja suhtlus.
Märkus: Kui töökohtjaam on ühendatud USB-C DP-pordi kaudu, kannab selle kiire andmekanal automaatselt kõiki KVM-, Ethernet- ja QAWebi registreerimissignaale, mistõttu ei ole vaja selle konkreetse töökoha jaoks eraldi ülesvoolu USB-kaablit.
Port
Kaabli tüüp
Funktsioon
USB UP 1
USB-B ja USB-A vaheline kaabel (USB-B 2.0)
Vajalik ühendatud DP IN töökoha andmefunktsioonide lubamiseks.
USB UP 2
USB-B ja USB-A vaheline kaabel (USB-B 2.0)
Vajalik teise ühendatud DP IN töökoha andmefunktsioonide lubamiseks.
USB DOWN
USB-A 2.0
Allavoolu port irdseadmete ühendamiseks 2,5 W toite edastuseks.
USB-C pool
USB-C kaabel (USB-C 2.0)
Allavoolu port irdseadmete ühendamiseks 7,5 W toite edastuseks.
Juhtmete suunamine
Korrastatud ja turvalise seadistuse tagamiseks järgige järgmisi samme ühendatud kaablite suunamiseks ja katmiseks:
Viige kõik kaablid läbi konnektoripesa kaabliklambrite.
Pange konnektoripesa kate tagasi, libistades katte ülemise osa vabadesse süvenditesse, seejärel vajutage katte alumine osa tagasi oma kohale.
Korraldage ja suunake kõik kaablid läbi kuvari statiivis olevate juhtmekanalite.
