2.7 Kaksoistulotoiminto (Fusion ja PbP Dual Cable)

Kun esiasetus on määritetty käsittelemään samanaikaisesti sekä DP IN 1:stä että DP IN 2:sta tulevia signaaleja asettamalla esiasetuksen Tulo (en: Input) arvoon (DP IN 1 + DP IN 2), toiminta riippuu siitä, miten nämä kaksi porttia on kytketty isäntätyöasemaan (-asemiin):

  1. Fuusio: DP IN 1 ja DP IN 2 on kytketty samaan työasemaan. Tämä voi auttaa lieventämään yhden kaapelin tai näytönohjainportin kaistanleveysrajoituksia, kun kukin kaapeli ohjaa yhtä puolta näytöstä, jolloin työasema voi ohjata yhtä kuvaa koko näytön läpi suurilla resoluutioilla tai virkistystaajuuksilla.
  2. PbP kaksoiskaapeli: Tämä tila saavutetaan, kun DP IN 1 ja DP IN 2 on kytketty kahteen eri työasemaan. Näytössä näkyvät molemmat tulot rinnakkain, joten voit käyttää kahta työasemaa samanaikaisesti. KVM:ää ohjaa aktiivinen USB-isäntä.
Huomautus: Erityisestä skenaariosta riippuen kaksoistulotoiminto voidaan yhdistää MST-toimintoon.

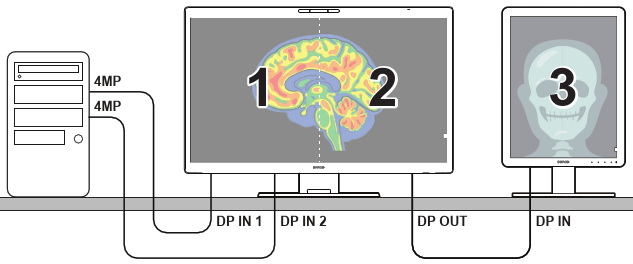

Kuva 2–6 Fusion-tila: 2 x 4MP yhdellä työasemalla, MST 'DP OUT' käytössä.

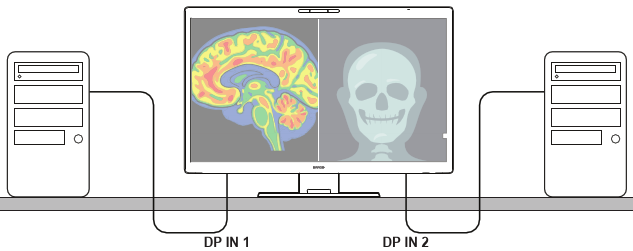

Kuva 2–7 PbP kaksoiskaapeli: 2 työasemaa näytetään rinnakkain, MST poistettu käytöstä.
