Varmista ennen näytön asentamista, että työasemaan on asennettu sopiva näytönohjain.
Vihje: Nio Color 8MP toimii täydellä tehollaan, kun sitä käytetään yhdessä Barco näytönohjaimen ja Barco videoaseman kanssa. Näissä suorituskykyisissä näytönohjaimissa on tehoa ja ominaisuuksia, jotka mahdollistavat kuvien optimaalisen renderöinnin tätä näyttöä varten. Lisäksi Barco-näytönohjaimet mahdollistavat Barcon Intuitiiviset työnkulun työkalujen käytön, jotka on suunniteltu lisäämään hienovaraisen yksityiskohtien näkyvyyttä, parantamaan keskittymistä lukusessioiden aikana ja nopeuttamaan työnkulkua. Kato lisätietoja kohdasta www.barco.com/product/intuitive-workflow-tools.
Jotta voit hyödyntää näytön ominaisuuksia, kuten saumatonta kytkentää ja keskitettyä keskitintoimintoa, varmista, että sekä video- että datakaapelit on kytketty asianmukaisesti. Tämä avaa näytön koko potentiaalin.

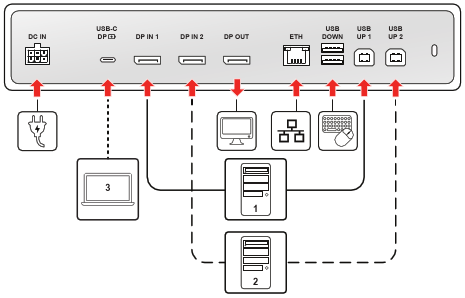

Kuva 2–1Esimerkki kytkentäkaaviosta
Videotulot, virta ja verkko
Tässä osiossa keskitytään ensisijaiseen videoon, virransyöttöön ja suuritehoiseen all-in-one-USB-liitäntään.
Portti
Johdon tyyppi
Toiminto
DC-TULO
Virtajohto (ulkoisesta virtalähteestä)
Kytke mukana toimitettu ulkoinen virtalähde (PSU) näytön virransyöttöä varten.
USB-C DP
USB-C-kaapeli (täysin ominaisuuksin)
All-in-one-ratkaisu: Liittää yhteensopivat laitteet DisplayPort Alt -tilan videota, USB-C 3.2 dataa ja 75 W virransyöttöä varten.
DP IN 1
DisplayPort-kaapeli (DP 1.4)
Ensisijainen videotuloliitäntä.
DP IN 2
DisplayPort-kaapeli (DP 1.4)
Toissijainen videotuloliitäntä.
DP-lähtö
DisplayPort-kaapeli (DP 1.4, MST)
Näytön laajennus: Lähtö, jota käytetään toisen ulkoisen näytön liittämiseen.
ETH (RJ-45)
Ethernet-kaapeli (1Gb)
Liittää näytön verkkoon. Tämä yhteys jaetaan kytkettyyn työasemaan aktiivisen USB-upstream-portin tai USB-C DP -kaapelin kautta.
USB-keskittimen tiedot ja oheislaitteet (upstream- ja downstream-portit)
Tämä osio sisältää kaikki portit, joita käytetään tiedonsiirtoon, KVM-ohjaukseen ja oheislaitteiden virransyöttöön. Jos kytket työaseman DisplayPortin (DP IN 1 tai DP IN 2) kautta, sinun on kytkettävä upstream-portti, jotta voit ottaa käyttöön keskittimen ominaisuudet: KVM-kytkin ( näppäimistön/hiiren ohjaus), sisäänrakennettujen USB-A 2.0 -downstream-porttien aktivointi oheislaitteita varten, integroitu Ethernet-liitäntä sekä QAWeb Enterprise -rekisteröinti ja yhteys.
Huomautus: Jos työasema liitetään USB-C DP -portin kautta, sen nopea datakanava välittää automaattisesti kaikki KVM-, Ethernet- ja QAWeb-rekisteröintisignaalit, jolloin kyseistä työasemaa varten ei tarvita erillistä USB-upstream-kaapelia.
Portti
Johdon tyyppi
Toiminto
USB UP 1
USB-B- ja USB-A-kaapeli (USB-B 2.0)
Tarvitaan, jotta liitetyn DP IN -työaseman datatoiminnot voidaan ottaa käyttöön.
USB UP 2
USB-B- ja USB-A-kaapeli (USB-B 2.0)
Vaaditaan toisen liitetyn DP IN -työaseman dataominaisuuksien ottamiseksi käyttöön.
USB DOWN
USB-A 2.0
Downstream-portti oheislaitteiden liittämiseen 2,5 W virtalähteellä.
