A képernyő beállítása előtt ellenőrizze, hogy a munkaállomáson megfelelő képernyővezérlő van telepítve.
Tanács: A Nio Color 8MP akkor működik teljes funkcionalitással, ha Barco képernyővezérlővel és Barco videómeghajtóval használják. Ezek a nagy teljesítményű videókártyák rendelkeznek a kép optimális megjelenítéséhez szükséges teljesítménnyel és képességekkel. Ezenkívül a Barco képernyővezérlők lehetővé teszik a Barco Intuitív munkafolyamat eszközök használatát, amelyek a finom részletek láthatóságának növelésére szolgáknak, hogy javítsák az olvasási munkamenetek közben a fókuszt, és felgyorsítsák a munkafolyamatot. További információt itt találhat: www.barco.com/product/intuitive-workflow-tools.
Ahhoz, hogy teljes mértékben kihasználhassa a képernyő funkcióit, beleértve a zökkenőmentes kapcsolást és a központi elosztó funkciót, győződjön meg róla, hogy mind a videó-, mind az adatkábelek biztonságosan csatlakoztatva vannak. Ezáltal a legtöbbet hozhatja ki az adott képernyő-konfigurációból.

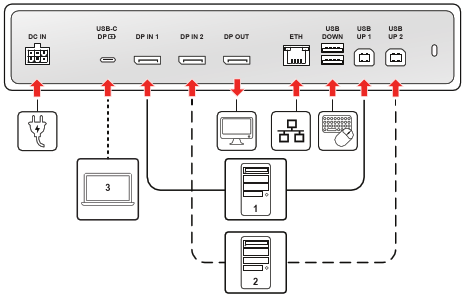

Kép 2–1Csatlakoztatási ábra példája
Videóbemenetek, tápellátás és hálózat
Ez a szakasz az elsődleges videóra, a tápellátásra és a minden az egyben, nagy teljesítményű USB-csatlakozásra összpontosít.
Port
Kábel típusa
Funkció
DC bemenet
Tápkábel (külső tápegységtől)
Csatlakoztassa a mellékelt külső tápegységet (PSU) a képernyő tápellátásához.
USB-C DP
USB-C kábel (teljes funkcionalitású)
Minden az egyben megoldás: A kompatibilis eszközök DisplayPort Alt Mode videó-, USB-C 3.2 adat- és 75W Power Delivery csatlakozása.
DP IN 1
DisplayPort kábel (DP 1.4)
Elsődleges videóbemeneti csatlakozás.
DP IN 2
DisplayPort kábel (DP 1.4)
Másodlagos videóbemeneti csatlakozás.
DP OUT
DisplayPort kábel (DP 1.4, MST)
Képernyőbővítés: Egy második külső képernyő csatlakoztatására szolgáló kimenet.
ETH (RJ-45)
Ethernet kábel (1Gb)
Csatlakoztatja a képernyőt a hálózathoz. Ez a kapcsolat az aktív USB upstream porton vagy USB-C DP kábelen keresztül kerül továbbításra a csatlakoztatott munkaállomás felé.
USB-elosztó adatkapcsolat és perifériák (upstream és downstream portok)
Ez a szakasz tartalmazza az adatkapcsolat, a KVM-vezérlés és a perifériák tápellátása céljából használt összes portot. Ha egy munkaállomást DisplayPorton (DP IN 1 vagy DP IN 2) keresztül csatlakoztat, akkor csatlakoztatnia kell egy upstream portot az elosztó funkciók engedélyezéséhez: KVM kapcsolás (billentyűzet/egér vezérlése), a beépített USB-A 2.0 downstream portok aktiválása a perifériák számára, a beépített Ethernet-kapcsolat, valamint a QAWeb Enterprise regisztráció és kommunikáció.
Megjegyzés: Ha egy munkaállomás az USB-C DP porton keresztül csatlakozik, annak nagysebességű adatcsatornája automatikusan továbbítja az összes KVM-, Ethernet- és QAWeb regisztrációs jelet, így nincs szükség külön USB upstream kábelre az adott munkaállomáshoz.
Port
Kábel típusa
Funkció
USB UP 1
USB-B–USB-A kábel (USB-B 2.0)
A csatlakoztatott DP IN munkaállomás adatfunkcióinak engedélyezéséhez szükséges.
USB UP 2
USB-B–USB-A kábel (USB-B 2.0)
Egy másik csatlakozott DP IN munkaállomás adatfunkcióinak engedélyezéséhez szükséges.
USB DOWN
USB-A 2.0
Downstream port perifériák csatlakoztatásához 2,5 W-os Power Delivery tápellátással.
USB-C oldal
USB-C kábel (USB-C 2.0)
Downstream port perifériák csatlakoztatásához 7,5 W-os Power Delivery tápellátással.
Kábelvezetés
A rendezett és biztonságos telepítés érdekében kövesse az alábbi lépéseket a csatlakoztatott kábelek elvezetéséhez és takarásához:
Az összes kábelt a kábelrögzítőkön át vezesse.
Szerelje vissza a csatlakozó fedelét, ehhez csúsztassa a fedél felső részét a mélyedésekbe, majd tolja vissza a helyére a fedél alsó részét.
Rendezze el és vezesse át az összes kábelt a képernyőállványban lévő kábelcsatornákon keresztül.
