Prieš nustatydami monitorių, įsitikinkite, kad darbo stotyje yra įdiegtas tinkamas monitoriaus valdiklis.
Patarimas. „Nio Color 8MP“ veikia visu pajėgumu, kai naudojamas su „Barco“ monitoriaus valdikliu ir „Barco“ vaizdo tvarkykle. Šios našiai veikiančios grafikos plokštės turi galios ir galimybių optimaliai atvaizduoti vaizdus šiame monitoriuje. Be to, „Barco“ Monitoriaus valdikliai leidžia naudoti „Barco“ Intuityvios darbo eigos priemonės, kurie skirti subtilioms detalėms geriau matyti, skaitymo sesijų metu geriau sutelkti dėmesį ir pagreitinti darbo eigą. Jei reikia daugiau informacijos, žr. www.barco.com/product/intuitive-workflow-tools.
Kad galėtumėte visiškai išnaudoti monitoriaus funkcijas, įskaitant sklandų perjungimą ir centrinio koncentratoriaus funkciją, įsitikinkite, kad vaizdo ir duomenų kabeliai yra patikimai prijungti. Taip išnaudojamos visos monitoriaus sąrankos galimybės.

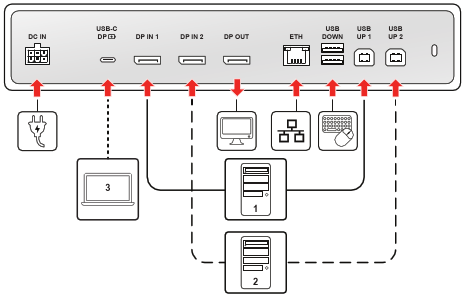

Pav. 2–1Prijungimo schemos pavyzdys
Vaizdo įvestys, maitinimas ir tinklas
Šiame skyriuje daugiausia dėmesio skiriama pagrindiniam vaizdo įvesties, maitinimo ir „viskas viename“ didelės galios USB prijungimui.
Prievadas
Kabelio tipas
Funkcija
DC IN
Maitinimo kabelis (iš išorinio PSU)
Kad monitorius būtų maitinamas, prijunkite pridedamą išorinį maitinimo šaltinį (PSU).
USB-C DP
USB-C kabelis (su visomis funkcijomis)
Sprendimas „Viskas viename“: sujungia suderinamus „DisplayPort“ Alt režimo vaizdo įvesties, USB-C 3.2 duomenų ir 75 W maitinimo tiekimo įrenginius.
DP IN 1
„DisplayPort“ kabelis (DP 1.4)
Pagrindinės vaizdo įvesties jungtis.
DP IN 2
„DisplayPort“ kabelis (DP 1.4)
Antrinės vaizdo įvesties jungtis.
DP OUT
„DisplayPort“ kabelis (DP 1.4, MST)
Monitoriaus išplėtimas: išvestis, naudojama antram išoriniam monitoriui prijungti.
ETH (RJ-45)
Eterneto kabelis (1 Gb)
Prijungia monitorių prie tinklo. Ši jungtis į prijungtą darbo stotį perduodama per aktyvųjį USB aukštynkryptį prievadą arba USB-C DP kabelį.
USB šakotuvo duomenys ir periferiniai įrenginiai (aukštynkrypčiai ir žemynkrypčiai prievadai)
Šiame skyriuje aprašyti visi prievadai, naudojami duomenų perdavimui, KVM valdymui ir periferinių įrenginių maitinimui. Jei darbo stotį jungiate per „DisplayPort“ (DP IN 1 arba DP IN 2), turite prijungti aukštynkryptį prievadą, kad būtų įjungtos šakotuvo funkcijos: KVM perjungimas (klaviatūra / valdymas pele), integruotų USB-A 2.0 žemynkrypčių prievadų, skirtų periferiniams įrenginiams, aktyvinimas, integruotas eterneto prijungimas ir „QAWeb Enterprise“ registracija bei ryšys.
Pastaba. Jei darbo stotis prijungiama per USB-C DP prievadą, jos didelės spartos duomenų kanalu automatiškai perduodami visi KVM, eterneto ir „QAWeb“ registracijos signalai, todėl konkrečiai darbo stočiai nebereikia atskiro USB aukštynkrypčio kabelio.
Prievadas
Kabelio tipas
Funkcija
USB UP 1
USB-B – USB-A kabelis (USB-B 2.0)
Reikalingas norint įjungti prijungtos DP IN darbo stoties duomenų funkcijas.
USB UP 2
USB-B – USB-A kabelis (USB-B 2.0)
Reikalingas norint įjungti kitos prijungtos DP IN darbo stoties duomenų funkcijas.
USB DOWN
USB-A 2.0
Periferinių įrenginių prijungimo žemynkryptis prievadas su 2,5 W maitinimo tiekimu.
USB-C pusė
USB-C kabelis (USB-C 2.0)
Periferinių įrenginių prijungimo žemynkryptis prievadas su 7,5 W maitinimo tiekimu.
Kabelių išvedžiojimas
Kad sąranka būtų tvarkinga ir saugi, atlikite šiuos prijungtų kabelių išvedžiojimo ir uždengimo veiksmus:
Visus laidus praveskite per laidų fiksatorius jungčių skyriuje.
Vėl uždenkite jungčių dangtelį įstumdami dangtelio viršų į esamas įdubas, tada įspausdami dangtelio apačią atgal į vietą.
Sutvarkykite ir išvedžiokite visus kabelius per monitoriaus stove esančius kanalus.
