2.7 Divu ieeju funkcionalitāte (Fusion un PbP Dual Cable)

Ja sākotnējais iestatījums ir konfigurēts apstrādāt signālus, kas nāk no DP IN 1 un DP IN 2 vienlaikus (iestatot sākotnējo iestatījumu Ievade (en: Input) uz DP IN 1 + DP IN 2), darbība ir atkarīga no tā, kā šīs divas pieslēgvietas ir savienotas ar galveno(-ajām) darbstaciju(-ām):

  1. Sapludināt: DP IN 1 un DP IN 2 ir savienots ar vienu un to pašu darbstaciju. Tas var palīdzēt mazināt viena kabeļa vai displeja kontrollera pieslēgvietas joslas platuma ierobežojumus, liekot katram kabelim vadīt pusi ekrāna, ļaujot darbstacijai vadīt vienu attēlu visā ekrānā ar augstu izšķirtspēju vai atsvaidzināšanas ātrumu.
  2. PbP divi kabeļi: DP IN 1 un DP IN 2 ir savienoti ar divām atsevišķām darbstacijām. Displejā abas ieejas tiek parādītas kā līdzās esošas (Side-by-Side), ļaujot vienlaikus izmantot divas darbstacijas. Aktīvais USB augšp. savienojums vada KVM.
Piezīme. Atkarībā no konkrētā veida divu ieeju funkcionalitāti var apvienot ar MST funkcionalitāti.

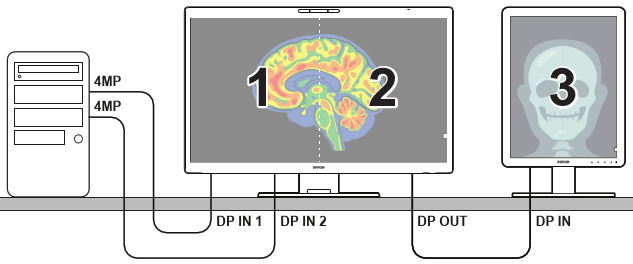

Attēls 2–6 Sapludināšanas režīms: 2 × 4 MP, ar vienu darbstaciju, iespējota opcija MST “DP OUT”.

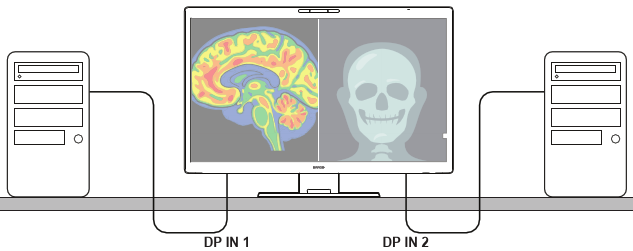

Attēls 2–7 PbP divi kabeļi: 2 darbstacijas tiek parādītas kā līdzās esošas (Side-by-Side), MST atspējots
