2.7 Funkcia dvoch vstupov (Zlúčenie a Dvojitý kábel PbP)

Keď je predvolené nakonfigurované na spracovanie signálov prichádzajúcich súčasne z DP IN 1 aj DP IN 2 (nastavením predvoleného vstupu na DP IN 1 + DP IN 2), správanie závisí od toho, ako sú tieto dva porty pripojené k vašej hostiteľskej pracovnej stanici (staniciam):

  1. Zlúčenie: DP IN 1 a DP IN 2 sú pripojené k tej istej pracovnej stanici. To môže pomôcť zmierniť obmedzenia šírky pásma jedného kábla alebo portu riadiaceho modulu monitora tým, že každý kábel poháňa jednu polovicu obrazovky, čo umožňuje pracovnej stanici poháňať jeden obraz na celej obrazovke pri vysokých rozlíšeniach alebo obnovovacích frekvenciách.
  2. Dvojitý kábel PbP: Tento režim sa dosiahne, keď sú DP IN 1 a DP IN 2 pripojené k dvom samostatným pracovným staniciam. Na monitore sa zobrazujú oba vstupy vedľa seba, čo umožňuje použitie dvoch pracovných staníc súčasne. KVM ovláda aktívny hostiteľ USB.
Poznámka: V závislosti od konkrétneho scenára možno funkciu duálneho vstupu kombinovať s funkciou MST.
Obrázok 2–6 Režim zlúčenia: 2 x 4MP jednou pracovnou stanicou, MST „DP OUT“ zapnuté

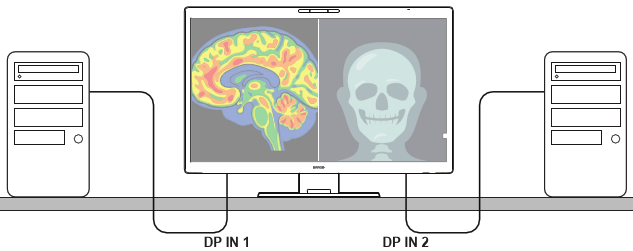

Obrázok 2–7 Dvojitý kábel PbP: 2 pracovné stanice zobrazené vedľa seba, MST vypnuté
