7.4.3 变形 – 4 角调整

位置和可用性
关于 4 角调整

4 角调整通常适用于投影机采用的机械安装方法，无法使投影机垂直指向屏幕的情况。例如，投影机投到屏幕外面，需要调整 4 角才能将投影图像的角拉回屏幕。

一些视觉示例：

图像 7–41 4 角调整
如何调整图像？

  1. 在“变形”菜单中，选择 4 角。

    图像 7–42 变形菜单，4 角

    将显示 4 角菜单。

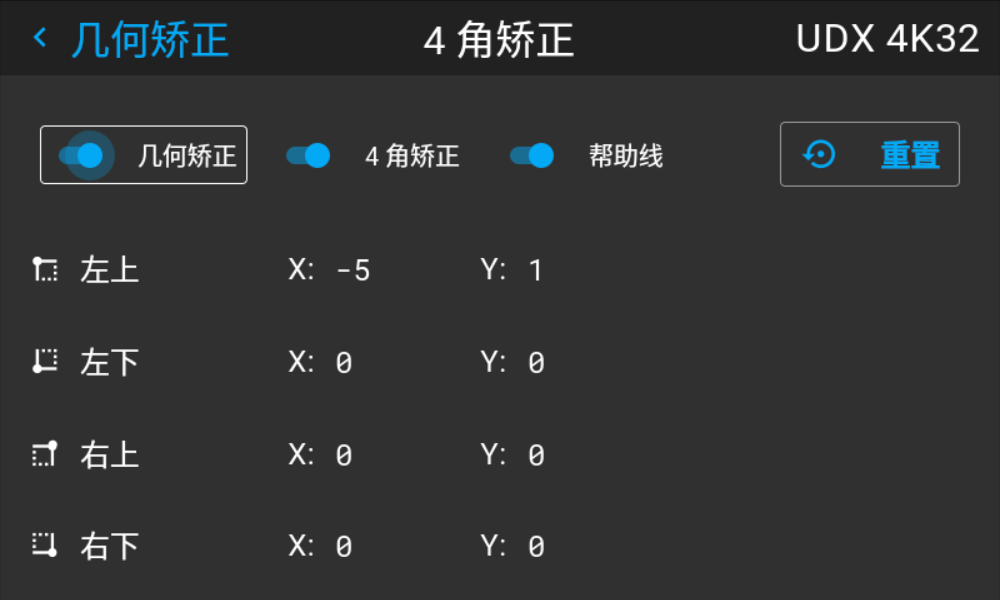

    图像 7–43 4 角菜单示例
  2. 启用 4 角滑块。

  3. 要直观地看到变形的视觉效果，请启用帮助线滑块。

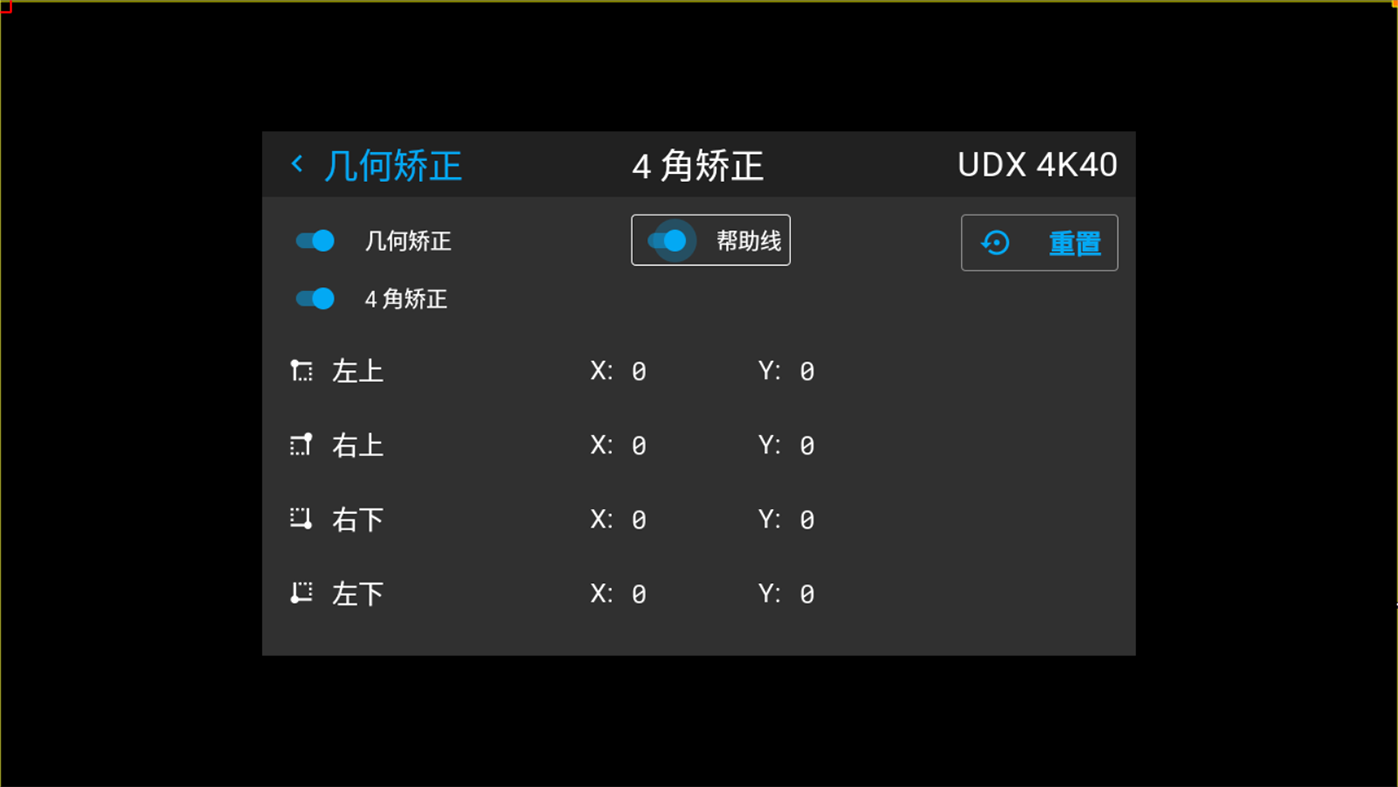

    图像 7–44 4 角变形菜单示例，屏幕边缘的帮助线处于活动状态
  4. 要为四个角的一个角设置变形，请将其选中并确认。

  5. 使用箭头键为该角设置所需的 X 和 Y 坐标并确认。

    确认后，该角的帮助线将跳转到输入的 XY 坐标（如果已启用帮助线）。

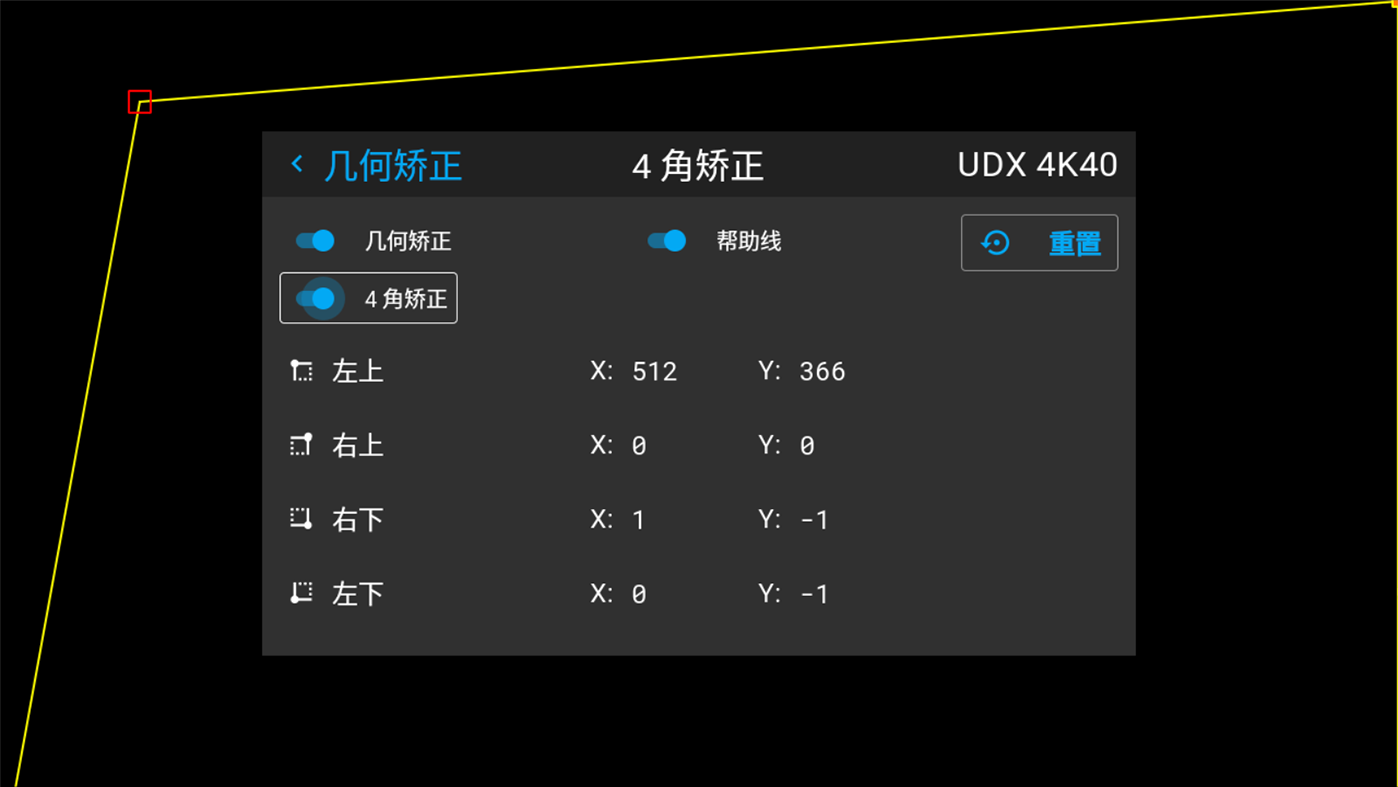

    图像 7–45 4 角菜单示例，启用 4 角变形和帮助线
  6. 对每个角从第 4 步开始重复，直到所需位置上的所有角均已变形。
备注： 要重置 4 角调整，选择重置并按下确定按钮。
