位置和可用性

• 菜单：设置 > 电源 > 前 XLR
• 访问级别：全部
• 型号：UDM、UDX、Njord 和 Hod
• 要求：Pulse 2.5 或更高版本

提示： 在更早的软件版本中，前 XLR 功能可以在 DMX 菜单的设置 > 通信 > DMX下找到。

关于前 XLR 连接器

投影机正面镜头支架下方有一个 4 针 XLR 连接器。

前 XLR 连接器可用于连接外围设备。外围设备可能包括电动安装支架、外部机械快门或其他由 XLR 驱动的设备。

小心： 如果有 XLR 分路器，则可以连接多个外围设备。但是，请考虑到前 XLR 连接器的最大允许负载为 2 A。

前 XLR 连接器的引脚排列

为前 XLR 连接器供电

默认情况下，前 XLR 连接器处于禁用状态，可以使用 DMX 菜单启用。启用时，输出电压可以设置为 0 伏、12 伏或 24 伏。

输出电压将取决于所用的应用程序或外围设备。例如，可选的外部机械快门需要 12 伏电压。另一端的电动安装支架需要 24 伏电压。

如何启用或禁用？

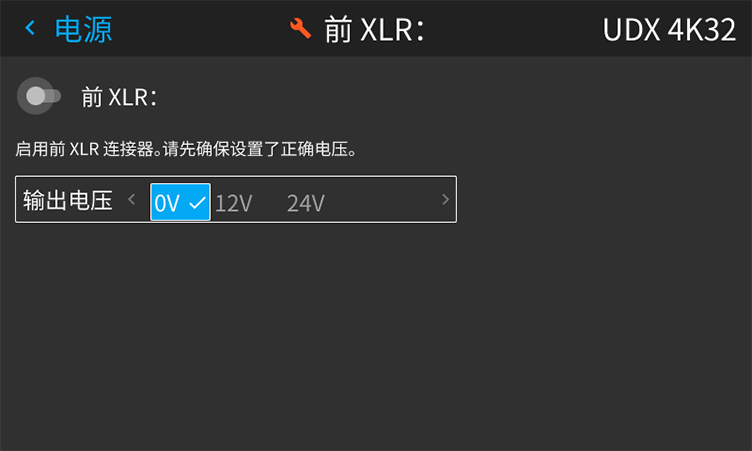

1. 在“电源”菜单中，选择前 XLR。



   将显示前 XLR 菜单。



2. 启用前 XLR 滑块。

3. 选择所需输出电压并确认。



   备注： 由于技术原因，如果电动安装支架连接到 XLR 连接器，则必须将电压设置为 24V。
