Beperkingszone (RZ) op basis van de HD

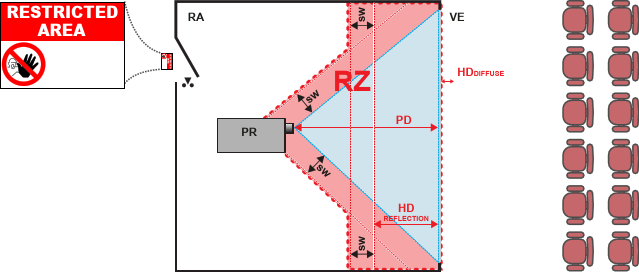

De projector is tevens geschikt voor toepassingen van achterprojectie waarbij een straal wordt geprojecteerd op een vervaagd projectiescherm met coating. Zoals weergegeven in de volgende afbeelding, moet met twee zones rekening worden gehouden: de beperkte, omheinde projectiezone (Restricted Access, RA) en de observatiezone (VE).

Voor dit type configuratie wordt onderscheid gemaakt tussen drie verschillende veiligheidsafstanden:

• HD als besproken in “Voorzorgsmaatregelen hoge helderheid: veiligheidsafstand”, van toepassing op blootstelling aan binnenstralen.
• HD_reflectie: de afstand die beperkt moet worden in vergelijking met het gereflecteerde licht van het achterste projectiescherm.
• HD_vervaging: de relevante afstand die men moet in acht moet nemen bij het observeren van het vervagingsoppervlak van het achterste projectiescherm.

Zoals beschreven in “Voorzorgsmaatregelen hoge helderheid: veiligheidsafstand” is het verplicht een beperkte zone te maken binnen de straalgebieden die dichterbij zijn dan een HD. In het omheinde projectiegebied is de combinatie van de twee beperkte zones relevant: de beperkte zone van de geprojecteerde straal naar het scherm; waarbij u rekening houdt met een scheidingsbreedte (SW) van 1 meter vanaf de straal. In combinatie met de beperkte zone van de achterste reflectie van het scherm (HD_reflectie); waarbij u ook rekening houdt met een laterale scheiding van 1 meter.

De HD_reflectie-afstand staat gelijk aan 25% van het verschil tussen de bepaalde HD-afstand en de projectieafstand naar het achterste projectiescherm. Zie hoofdstuk “Veiligheidsafstand voor het wijzigen van de optica” om de HD-afstand te bepalen voor de gebruikte lens en het projectormodel.

HDreflection = 25% (HD – PD)

Het licht dat van het scherm af komt binnen de observatie is nooit meer dan de blootstellingslimiet voor RG2, vastgesteld op 10 cm. De HD_vervaging mag worden genegeerd als het gemeten licht van het schermoppervlak minder is dan 5000 cd/m² of 15000 LUX.
