Заборонена зона (RZ), що визначається HD

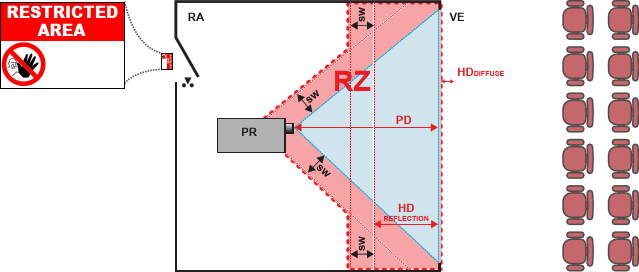

Проектор також підходить для рірпроекції (проектування променя на проекційний екран, що пропускає світло). Як показано на малюнку нижче, до уваги беруться дві зони: закрита проекційна зона з обмеженим доступом (RA) і зона спостереження (VE).

Для цього типу розміщення необхідно брати до уваги 3 різні HD:

• HD згідно з описом у розділі “Застереження щодо високої яскравості: небезпечна відстань”, що стосується потрапляння всередину променя.
• HD_reflection: відстань, на якій повинен забезпечуватися обмежений доступ у зв’язку з відбиттям світла від рір-проекційного екрану.
• HD_diffuse: відповідна відстань, яку необхідно враховувати при спогляданні дифузної поверхні рір-проекційного екрану.

Згідно з описом у розділі “Застереження щодо високої яскравості: небезпечна відстань” обов’язковою умовою є створення забороненої зони в межах області променя, що знаходиться ближче, ніж будь-яка HD. В замкнутому проекційному просторі актуальним буде поєднання двох заборонених зон: заборонена зона для променя, що проектується на екран; з урахуванням метрової ширини інтервалу (SW) від променя. В поєднанні із забороненою зоною, пов’язаною зі зворотним відображенням від екрана (HD_reflection) (також з урахуванням метрового бокового інтервалу).

Відстань HD_reflection становить 25% від різниці між визначеною відстанню HD і відстанню проектування на рір-проекційний екран. Щоб визначити відстань HD для об’єктива і моделі проектора, що використовуються, ознайомтеся з розділом “Врахування небезпечної відстані в роботі модифікуючої оптичної системи”.

HDreflection = 25% (HD – PD)

Світло, яке випромінюється, відбиваючись від екрану в область спостереження, в жодному разі не повинно перевищувати граничне значення опромінення для RG2, що визначається на відстані 10 см. Значенням HD_diffuse можна знехтувати, якщо виміряна освітленість на поверхні екрану нижче 5000 кд/м² або 15000 люкс.
