نظرة عامة

هنا، نحدد مكونات النظام بإضافة إدخالات وخلفيات وإخراجات ووجهات.

C1: الإعداد الأولي

1. عندما تتصل بوحدة فعلية، بدلاً من العمل في وضع عدم الاتصال، يجب أن يتصل البرنامج تلقائيًا. تسرد الوحدة صفحة تكوين النظام ضمن علامة تبويب "مُكتشفة" مع تحويل الزر إلى اللون الأخضر.
2. أسقط E2 من منطقة الجهاز في منتصف منطقة المخطط.

3. إذا اتصلت عدة وحدات بالكمبيوتر الشخصي، ستتحول مؤشرات LED باللون الأخضر بجانب اسم النظام إلى اللون الأخضر. يمكنك تعيين اسم فريد إلى كل وحدة. في هذا التطبيق سنتصل بوحدة واحدة فقط وسنعين الاسم "Godzilla" له. للحصول على العمليات عبر الإنترنت، يمكنك التأكيد أنك متصل بالوحدة المناسبة بالنقر فوق السهم في مقدمة E2 لكشف عنوان IP للوحدة. تحقق من أن هذا العنوان هو نفسه كالعنوان المدرج في اللوحة الأمامية للوحدة في أعلى قائمة الحالة





   ملاحظة: إذا لم تتصل الوحدة تلقائيًا بالكمبيوتر الشخصي، يمكنك كتابة عنوان IP للكمبيوتر الشخصي في الحقل ضمن "Manual Connect" (الاتصال اليدوي).

4. بالنسبة إلى هذا التطبيق سنترك الإعداد الافتراضي لـ …

   • وضع اللوحة: PGM وPVW
   • وضع التعارض المعين مسبقًا: تلقائي
   • المعدل الأصلي للنظام: 59.94
   • Genlock: التشغيل الافتراضي

C2: إضافة خلفية

1. انقر فوق الجزء العلوي من موصل DVI للفتحة 6 لتحديد الإدخال للتحديد كخلفية.

2. انقر فوق الجزء السفلي من موصل DVI للفتحة 6 لتحديد الإدخال للتحديد كخلفية.

   نحتاج إلى القيام بذلك مرتين لأن الخلفية تأتي من بطاقة DVI مزدوجة الرأس. سيتم تحديد موصلَي DVI على البطاقة الآن.

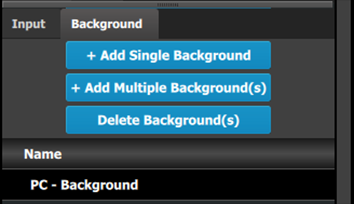

3. انقر فوق علامة تبويب "الخلفية" في جزء الضبط لجعله نشطًا.
4. انقر نقرًا مزدوجًا فوق زر +Add Single Background (+ إضافة خلفية واحدة) لربط موصلَين لتكوين إدخال خلفية واحدة.
5. انقر نقرًا مزدوجًا فوق DVIBackground1 في قائمة الاسم لتحرير الاسم.
6. عند تحويل المنطقة باللون الأزرق، انقر فوق أيقونة الممحاة لمسح الحقل.

7. اكتب اسمًا جديدًا، "PC-Background". اضغط على enter عند الانتهاء.



C3: إضافة إدخال

1. انقر فوق موصل SDI الأول للفتحة 4 ليتم تحديده كإدخال الكاميرا 1.
2. انقر فوق علامة تبويب "Input" (الإدخال) في جزء الضبط لجعل علامة التبويب الإدخال نشطًا.
3. انقر فوق زر +Add Single Input (+إضافة إدخال فردي) لإضافة ذلك الموصل كإدخال للنظام.
4. انقر نقرًا مزدوجًا فوق SDIInput2 في قائمة الاسم لتحرير الاسم.
5. عند تحويل المنطقة باللون الأزرق، انقر فوق أيقونة الممحاة لمسح الحقل.
6. اكتب اسمًا جديدًا: "CAM1-stage". اضغط على enter عند الانتهاء.

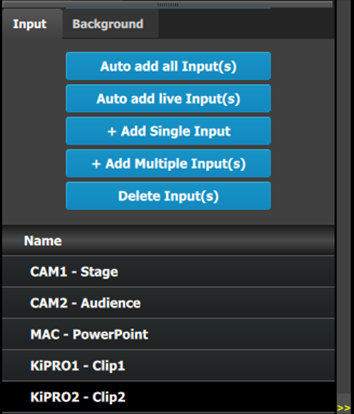

7. كرّر الخطوات 1 إلى 6 للموصلات المتبقية في صورة 9–3. أدخل الأسماء كما هو معروض في الصورة الوارد أدناه.



C4: إضافة إخراج

1. انقر فوق علامة تبويب Output (الإخراج) لجعله نشطًا.
2. انقر فوق موصل HDMI الأول لفتحة 11 لتحديده.
3. انقر فوق زر +Add Single Output (+إضافة إخراج فردي) لإضافة ذلك الإخراج إلى النظام.
4. انقر نقرًا مزدوجًا فوق HDMIOutput1 في قائمة الاسم لتحرير الاسم.
5. عند تحويل المنطقة باللون الأزرق، انقر فوق أيقونة الممحاة لمسح الحقل واكتب اسمًا جديدًا، "DSM". اضغط على enter عند الانتهاء.

6. كرّر الخطوات 2 إلى 5 حتى الانتهاء من إضافة بقية موصلات الإخراج بالأسماء التالية:

   • جهاز عرض الموقع (SDI، الفتحة 13–1)
   • جهاز العرض الأيسر الرئيسي (SDI، الفتحة 13–3)
   • جهاز العرض الأيمن الرئيسي (SDI، الفتحة 13–4)

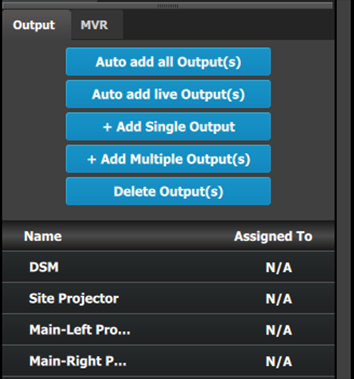

   عندما تنتهي يجب أن تبدو القائمة على هذا النحو:





   ملاحظة: يشير "N/A" (لا ينطبق) في هذه النهاية إلى الوجهات التي ستتم إضافتها في المرة التالية.

C5 – الجزء 1: إضافة وجهات شاشة الموقع

في هذا القسم سنقوم بإنشاء وجهة شاشة الموقع وتعيين الطبقتين.

1. انقر فوق علامة تبويب Destination (الوجهة) لتحديد الوجهات للإخراجات المنشأة.
2. من منطقة المخطط انقر فوق أول BNC للفتحة 13 الموجودة في موصل إخراج جهاز عرض الموقع. سيتم تمييز BNC.
3. انقر فوق الزر الأزرق +Add Screen Destination (+إضافة وجهة الشاشة) لتعيين الإخراج لوجهة الشاشة.
4. عند إنشاء الوجهة يظهر مستطيل أخضر بجانب مخطط E2.
5. انقر نقرًا مزدوجًا فوق منطقة ScreenDest1 في قائمة الاسم لتحرير الاسم.
6. عند تحويل المنطقة باللون الأزرق، انقر فوق أيقونة الممحاة لمسح الحقل واكتب اسمًا جديدًا، "Site Screen".
7. انقر فوق الجزء العلوي في علامة تبويب Adjust:Site Screen في قائمة التعيين ضمن قسم الإخراج انقر فوق الزر الأزرق +Assign Layer to Destination (+تعيين طبقة للوجهة) لتعيين طبقة مزج رابط فردي (SL) للوجهة.
8. في منطقة التخطيط سيظهر "1 layer" في المنطقة الخضراء لمستطيل الوجهة.
9. كرّر الخطوة 7 لإضافة طبقة إضافية واحدة.

C5 – الجزء 2: إضافة وجهات الشاشة الرئيسية

في هذا القسم سنقوم بإنشاء وجهات الشاشة الرئيسية وتعيين 3 طبقات.

1. لإنشاء وجهة الشاشة الرئيسية، يُرجى تكرار الخطوات 2 إلى 6 من المرحلة السابقة (C5–الجزء1) بالنقر فوق BNC "جهاز العرض الأيسر الرئيسي".
2. أعِد تسمية الوجهة إلى "Main Screen".
3. بعد إنشاء الوجهة، انقر فوق BNC "جهاز العرض الأيمن الرئيسي" واسحبها إلى مربع وجهة "Main Screen". سيتغير حجم الشاشة على الفور إلى 3840x1080.
4. كرّر الخطوات نفسها كما ورد أعلاه لإضافة طبقة إلى وجهة ولكن انقر فوق الزر 3 مرات لإضافة 3 طبقات.

C5 – الجزء3: اضبط تراكب جهاز العرض في وجهات الشاشة الرئيسية

في هذا القسم سنضبط منطقة تراكب جهاز العرض للشاشة الرئيسية.

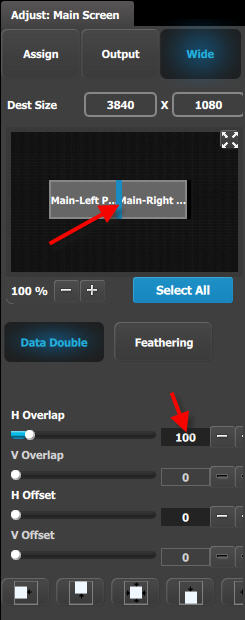

1. ضمن قائمة Wide (عريض)، تعرض منطقة المخطط الصغير تخطيط إخراجات الوجهة. انقر فوق الرابط بين المستطيلين اللذين يمثلان الإخراجات. يتحول الخط إلى اللون الأزرق.

2. انقر فوق زر Data Double (البيانات المزدوجة) وأدخل "100" لقيمة تراكب H. ملاحظة: سنترك التجنيب معطلاً (الإعداد الافتراضي).



C6: إضافة وجهات Aux

1. من منطقة المخطط انقر فوق إخراج DSM. سيتم تمييز الموصل.
2. انقر فوق الزر الأزرق +Add Aux Destination (+إضافة وجهة Aux) لتعيين إخراج DSM لوجهة Aux.
3. عند إنشاء وجهة Aux يظهر مستطيل أخضر بجانب مخطط E2.
4. انقر نقرًا مزدوجًا فوق منطقة AuxDest1 في قائمة الاسم لتحرير الاسم.
5. عند تحويل المنطقة باللون الأزرق، انقر فوق أيقونة الممحاة لمسح الحقل.

6. اكتب اسمًا جديدًا، "DSM". اضغط على enter عند الانتهاء.



C7: إضافة إخراج MVR

1. انقر نقرًا مزدوجًا فوق MVROut1 في قائمة الاسم لتحرير الاسم.
2. عند تحويل المنطقة باللون الأزرق، انقر فوق أيقونة الممحاة لمسح الحقل واكتب اسمًا جديدًا، "Sources". اضغط على enter عند الانتهاء.
3. انقر نقرًا مزدوجًا فوق MVROut2 في قائمة الاسم لتحرير الاسم.
4. عند تحويل المنطقة باللون الأزرق، انقر فوق أيقونة الممحاة لمسح الحقل واكتب اسمًا جديدًا، "Program/Preview". اضغط على enter عند الانتهاء.

النتيجة

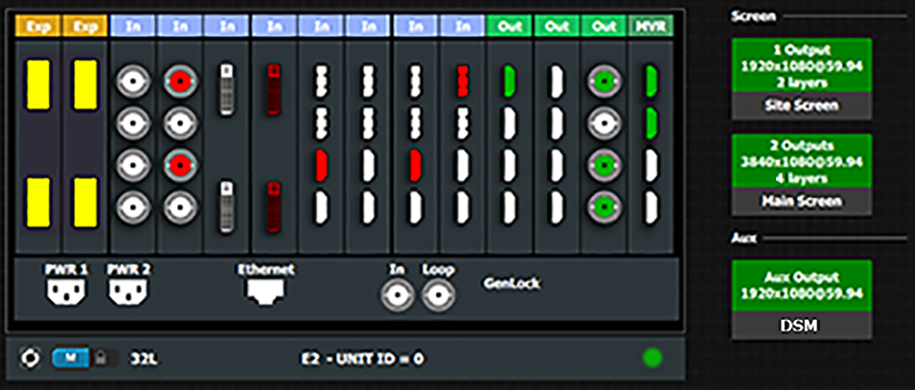

في هذه المرحلة يجب أن يبدو قسم التخطيط من GUI على هذا النحو:
