عام

يسرد هذا الجزء من صفحة تكوين النظام الأجهزة المتاحة على الشبكة المحلية ويتيح إضافتها إلى إعداد نظام مرتبط.

تسمح بطاقات الارتباط بربط وحدات Event Master متعددة. استنادًا إلى تكوين الارتباط، تشترك الوحدات المرتبطة في المدخلات، وتقوم بتوسيع عدد الطبقات والمخرجات. على سبيل المثال، بدءًا من إصدار الرمز 6.0، يمكن ربط ثماني (8) وحدات E2 كنظام.

كما هو الحال في القسم “قائمة التكوين > منطقة مورد الشبكة”، تتوفر الوحدة التي من المفترض إضافتها في علامة تبويب موارد الشبكة. يمكن إضافة أي وحدة ثانية، فهي تحتاج فقط إلى معرّف وحدة منفصل. قم بتغيير معرّف الوحدة لكل نظام ليكون مختلفًا. معرّف الوحدة الافتراضي هو 0 في جميع طرازات شاسيه E2، و1 في جميع طرازات شاسيه S3، و2 على شاسيه EX. في أحد طرازات E2، قم بتغيير معرّف الوحدة إلى 1 من اللوحة الأمامية، أو من خلال إضافتها مؤقتًا كنظم منفصلة.

تضيف وحدة E2 أو S3–4K ثانية سعة مزدوجة كاملة من وحدة واحدة. هناك قيود قليلة للغاية على السعة والتشغيل كليًا كما هو الحال لوحدة واحدة.

ملاحظة: بعد ربط الشاسيه القاعدي، توفر بضع قوائم خيار التغيير بين عناصر التحكم في الوحدة التي تعرضها.

من شريط القائمة في الجزء العلوي من جميع الصفحات، يمكنك تحديد تفاصيل المعالج التي تعرضها، بتحديد ذلك المعالج من قائمة السحب لأسفل.

ملاحظة: لا توجد علاقة بين معرف الوحدة والتحديد الرئيسي أو التابع. يمكن أن تكون كل وحدة رئيسية أو تابعة في تكوين مرتبط. الأهمية الحقيقية الوحيدة—ولكنها شفافة تمامًا للمستخدمين—هي Event Master Toolset (Event Master Toolset) التي تتصل فقط بالوحدة الرئيسية. تشكل الوحدة الرئيسية اتصالها الخاص وتعالج جميع الاتصالات بالوحدة (الوحدات) التابعة.

ملاحظة: لا يُسمح بإعدادات التكوين المعينة. تتضمن هذه الإعدادات تكوينات الإدخال أو الإخراج الممتدة بين E2 وS3–4K. إذا تتطلب إعدادك هذا النوع من التكوين، يجب أن تربط وحدتَي E2 أو وحدتَي S3–4K معًا.

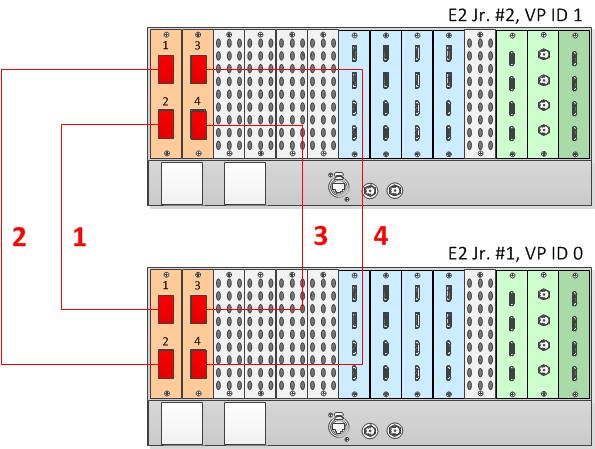

كيفية ربط وحدتي E2

يأتي كل اسم E2 مزودًا ببطاقتي ارتباط، تقعان دائمًا في الفتحتين 1 و2. يتم تحديد بطاقات الارتباط بواسطة شريط أصفر في الأعلى. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

قم بتوصيل كبلات الارتباط المتوفرة مع كل E2 بين موصلات الارتباط على النحو التالي:

• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 2 [1]
• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 1 [2]
• معرّف VP 0، فتحة بطاقة الارتباط 2، الارتباط 1 >> معرّف VP 1، فتحة بطاقة الارتباط 2، الارتباط 2 [3]
• معرّف VP 0، فتحة بطاقة الارتباط 2، الارتباط 2 >> معرّف VP 1، فتحة بطاقة الارتباط 2، الارتباط 1 [4]

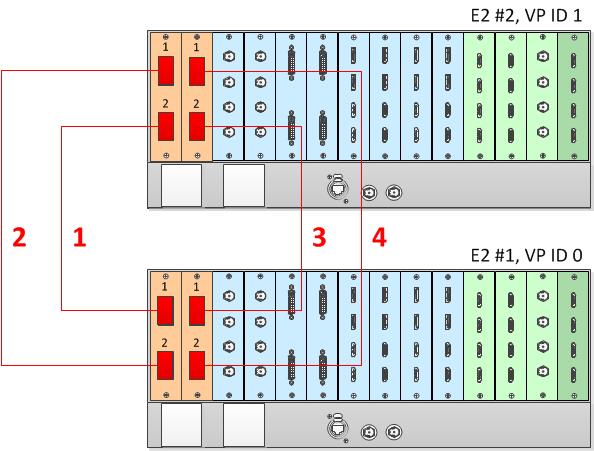

راجع صورة 6–45 للحصول على مثال على الكبلات بين وحدتي E2.

تكوين Event Master لوحدتي E2

1. ابدأ تشغيل برنامج Event Master Toolset.
2. تأكد من اكتشاف وحدتي E2 على الشبكة وأن لهما معرّفات وحدة مختلفة.

3. قم بسحب وإفلات أي من وحدتي E2 في واجهة المستخدم الرسومية.

   سيتم تمثيل كلا من E2s بشكل رسومي في منطقة عرض التفاصيل. ستظهر الوحدة التي تم إفلاتها أعلى الوحدة الأخرى، والتي يتم تعطيلها.

   سيُعرض عليك خيار إضافة الوحدة السفلية التي تم تعطيلها كرئيسية أو كتابعة.

4. حدد إما إضافة كرئيسية أو إضافة كتابعة.
5. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل E2 بشكل مناسب حتى تتمكّن من التعرُّف عليه في الإعداد الخاص بك.

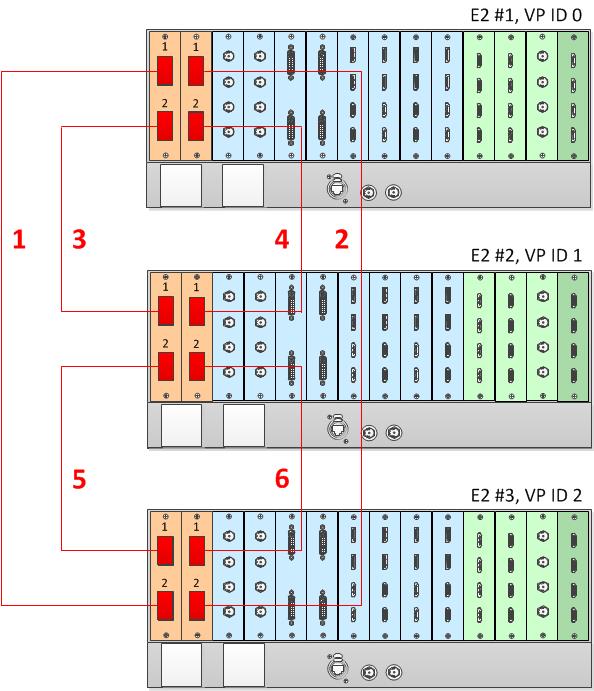

كيفية ربط وحدات E2 الثلاث

يأتي كل اسم E2 مزودًا ببطاقتي ارتباط، تقعان دائمًا في الفتحتين 1 و2. يتم تحديد بطاقات الارتباط بواسطة شريط أصفر في الأعلى. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

قم بتوصيل كبلات الارتباط المتوفرة مع كل E2 بين موصلات الارتباط على النحو التالي:

• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف VP 2، فتحة بطاقة الارتباط 1، الارتباط 2 [1]
• معرّف VP 0، فتحة بطاقة الارتباط 2، الارتباط 1 >> معرّف VP 2، فتحة بطاقة الارتباط 2، الارتباط 2 [2]
• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 1 [3]
• معرّف VP 0، فتحة بطاقة الارتباط 2، الارتباط 2 >> معرّف VP 1، فتحة بطاقة الارتباط 2، الارتباط 1 [4]
• معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف VP 2، فتحة بطاقة الارتباط 1، الارتباط 1 [5]
• معرّف VP 1، فتحة بطاقة الارتباط 2، الارتباط 2 >> معرّف VP 2، فتحة بطاقة الارتباط 2، الارتباط 1 [6]

راجع صورة 6–46 للحصول على مثال على الكبلات بين وحدات E2 الثلاث.

تكوين Event Master لوحدات E2 الثلاث

1. ابدأ في تشغيل Event Master Toolset الإصدار 5.1 أو أعلى.
2. تأكد من اكتشاف وحدات E2 الثلاث على الشبكة وأن لهما معرّفات وحدة مختلفة.

3. قم بسحب وإفلات أي من وحدات E2 الثلاث في واجهة المستخدم الرسومية.

   سيتم تمثيل وحدات E2s الثلاث المرتبطة بشكل رسومي في منطقة عرض التفاصيل. ستظهر الوحدة التي تم إفلاتها أعلى الوحدتين الأخريين، والتي يتم تعطيلها.

   سيُعرض عليك خيار إضافة أي من الوحدات التي تم تعطيلها كرئيسية أو تابعة.

4. حدد إما إضافة كرئيسية أو إضافة كتابعة.

   بمجرد أن يقوم النظام بمزامنة الوحدتين اللتين تمت إضافتهما إلى النظام، سيُعرض عليك خيار إضافة الوحدة الثالثة، في الجزء السفلي من المجموعة في عرض تفاصيل واجهة المستخدم الرسومية، كوحدة رئيسية أو تابعة.

5. حدد إما إضافة كرئيسية أو إضافة كتابعة.
6. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل E2 بشكل مناسب حتى تتمكّن من التعرُّف عليه في الإعداد الخاص بك.

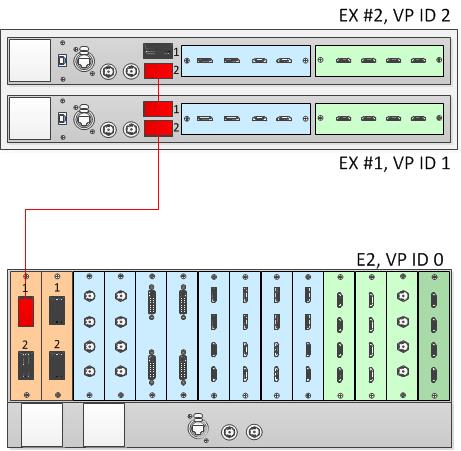

كيفية ربط وحدة E2 بوحدة EX أو وحدتين من سلسلة EX التعاقبية

يأتي كل اسم E2 مزودًا ببطاقتي ارتباط، تقعان دائمًا في الفتحتين 1 و2. يتم تحديد بطاقات الارتباط بواسطة شريط أصفر في الأعلى. كل EX لديها اثنين من مآخذ التوصيل. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

لربط E2 بـ EX، قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• E2 معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف EX VP 1، الارتباط 2
• معرّف EX VP 1، الارتباط 1 >> معرّف EX VP 2، الارتباط 2

راجع صورة 6–47 للحصول على مثال على الكبلات بين وحدة E2 ووحدتي EX.

تكوين Event Master لـ E2 وEX

1. ابدأ تشغيل برنامج Event Master Toolset.
2. تأكد من اكتشاف كل من E2 وEX على الشبكة وأن لهما معرّفات وحدة مختلفة.

3. قم بإفلات E2 في واجهة المستخدم الرسومية.

   في حال يتم توصيل وحدة E2 بوحدة EX أو زوج من وحدات EX التعاقبية، تظهر وحدة EX كمربع بارز أسفل وحدة E2 في منطقة الرسم التخطيطي. في المربع EX البارز، يتيح لك الزر الأزرق إضافة EX إلى النظام باعتبارها تابعة.

4. انقر فوق زر الإضافة الأزرق لإضافة وحدة EX.

   إذا كنتَ تضيف وحدتين EX متعاقبتين، فيجب عليك إضافة أول EX في السلسلة قبل عرض EX الثانية في السلسلة، ثم كرّر هذه الخطوة لإضافة EX الثانية في السلسلة.

5. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل وحدة بشكل مناسب حتى تتمكّن من التعرُّف عليها في الإعداد الخاص بك.

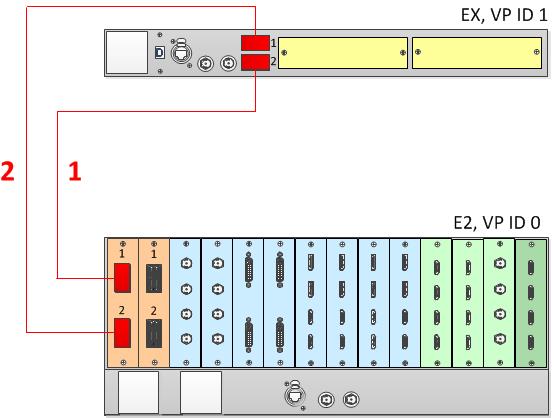

كيفية ربط وحدة E2 بوحدة EX باستخدام بطاقتي VPU

لإضافة ما يصل إلى ثماني طبقات فردية أو أربع طبقات مزج إلى نظام ما، يمكن ربط وحدة E2 بوحدة EX باستخدام بطاقتي VPU. فهذا يضيف بطاقتي VPU إضافتين إلى النظام. يأتي كل اسم E2 مزودًا ببطاقتي ارتباط، تقعان دائمًا في الفتحتين 1 و2. يتم تحديد بطاقات الارتباط بواسطة شريط أصفر في الأعلى. كل EX لديها اثنين من مآخذ التوصيل. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

لربط E2 بـ EX، قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف EX VP 1، الارتباط 2 [1]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف EX VP 1، الارتباط 1 [2]

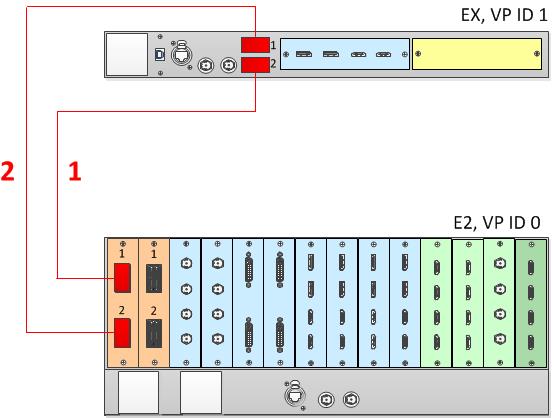

راجع صورة 6–48 للحصول على مثال على توصيل الكبلات بين وحدة E2 ووحدة EX باستخدام بطاقتي VPU.

كيفية ربط وحدة E2 بوحدة EX باستخدام تكوين مزيج من الإدخال/الإخراج/VPU

لإضافة ما يصل إلى أربع طبقات فردية أو طبقتي مزج إلى نظام ما، يمكن ربط وحدة E2 بوحدة EX باستخدام بطاقة VPU فردية. فهذا يضيف VPU أخرى إلى النظام. يمكن أن تكون VPU في الفتحة 1 أو الفتحة 2 على وحدة EX، وقد تكون الفتحة الأخرى فارغة أو تحتوي إما على بطاقة إدخال Event Master أو بطاقة إخراج Event Master. يأتي كل اسم E2 مزودًا ببطاقتي ارتباط، تقعان دائمًا في الفتحتين 1 و2. يتم تحديد بطاقات الارتباط بواسطة شريط أصفر في الأعلى. كل EX لديها اثنين من مآخذ التوصيل. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

لربط E2 بـ EX، قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف EX VP 1، الارتباط 2 [1]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف EX VP 1، الارتباط 1 [2]

راجع صورة 6–49 للحصول على مثال على توصيل الكبلات بين وحدة E2 ووحدة EX باستخدام بطاقة VPU وإما بطاقة إدخال Event Master أو بطاقة إخراج Event Master.

ملاحظة: عندما تحتوي وحدة EX على بطاقات VPU بدلاً من مجموعة بطاقات الإدخال والإخراج، ويكون متصلاً بمعالج E2 إلى معالج S3–4K، لم تعد وحدة EX متعاقبة لوحدة EX أخرى؛ يجب توصيل كلا موصلَي الرابط على وحدة EX بـ E2 أو وحدة S3–4K الرئيسية.

تكوين Event Master لربط وحدة E2 بوحدة EX باستخدام بطاقات VPU

1. ابدأ في تشغيل Event Master Toolset الإصدار 5.1 أو أعلى.
2. تأكد من اكتشاف كل من E2 وEX على الشبكة وأن لهما معرّفات وحدة مختلفة.

3. قم بإفلات E2 في واجهة المستخدم الرسومية.

   في حال يتم توصيل وحدة E2 بوحدة EX، تظهر وحدة EX كمربع بارز أسفل وحدة E2 في منطقة الرسم التخطيطي. في المربع EX البارز، يتيح لك الزر الأزرق إضافة EX إلى النظام باعتبارها تابعة.

4. انقر فوق زر الإضافة الأزرق لإضافة وحدة EX.
5. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل وحدة بشكل مناسب حتى تتمكّن من التعرُّف عليها في الإعداد الخاص بك.

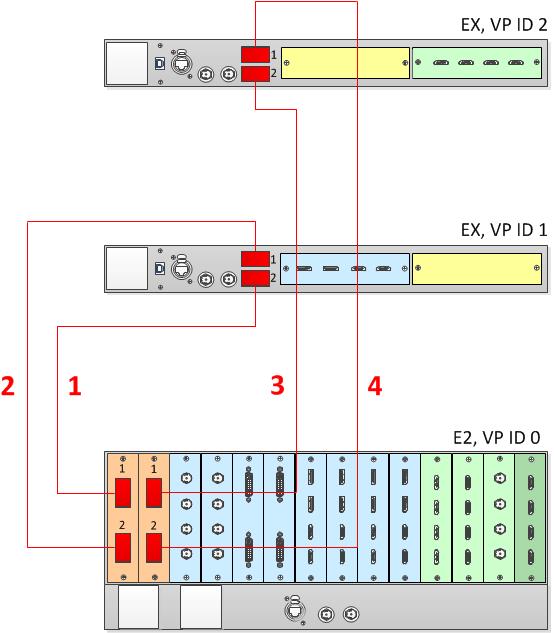

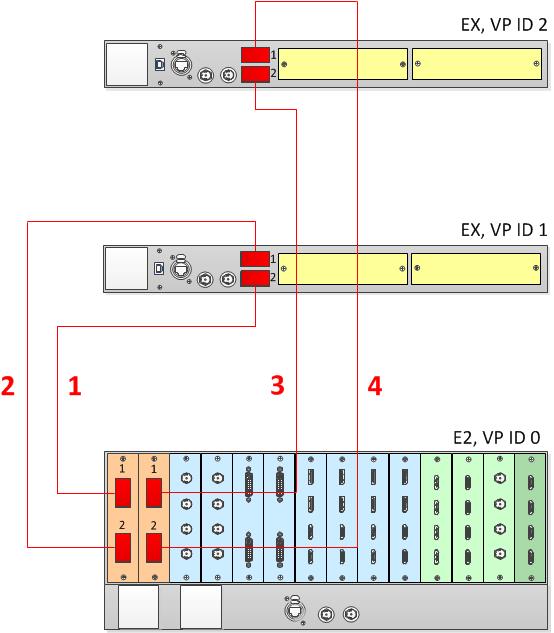

كيفية ربط وحدة E2 بوحدتي EX، كل منهما ببطاقتي VPU

لإضافة ما يصل إلى 16 طبقة فردية أو ثمان طبقات مزج إلى نظام ما، يمكن ربط وحدة E2 بوحدتي EX، كل واحدة باستخدام بطاقتي VPU. فهذا يضيف ما مجموعه أربعة بطاقات VPU أخرى إلى النظام. يأتي كل اسم E2 مزودًا ببطاقتي ارتباط، تقعان دائمًا في الفتحتين 1 و2. يتم تحديد بطاقات الارتباط بواسطة شريط أصفر في الأعلى. كل EX لديها اثنين من مآخذ التوصيل. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

لربط E2 بوحدتي EX، قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف EX VP 1، الارتباط 2 [1]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف EX VP 1، الارتباط 1 [2]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 2، الارتباط 1 >> معرّف EX VP 2، الارتباط 2 [3]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 2، الارتباط 2 >> معرّف EX VP 2، الارتباط 1 [4]

راجع صورة 6–50 للحصول على مثال على توصيل الكبلات بين وحدة E2 ووحدة EX باستخدام بطاقتي VPU.

ملاحظة: عندما تحتوي وحدة EX على بطاقات VPU بدلاً من مجموعة بطاقات الإدخال والإخراج، ويكون متصلاً بمعالج E2 إلى معالج S3–4K، لم تعد وحدة EX متعاقبة لوحدة EX أخرى؛ يجب توصيل كلا موصلَي الرابط على وحدة EX بـ E2 أو وحدة S3–4K الرئيسية.

كيفية ربط وحدة E2 بوحدتي EX، كل منهما باستخدام تكوين مزيج من الإدخال/الإخراج/VPU

لإضافة ما يصل إلى ثماني طبقات فردية أو أربع طبقات مزج إلى نظام ما، يمكن ربط وحدة E2 بوحدتي EX، باستخدام بطاقة VPU فردية. فهذا يضيف بطاقتي VPU. يمكن أن تكون VPU في الفتحة 1 أو الفتحة 2 على وحدة EX، وقد تحتوي الفتحة الأخرى إما على بطاقة إدخال Event Master أو بطاقة إخراج Event Master. يأتي كل اسم E2 مزودًا ببطاقتي ارتباط، تقعان دائمًا في الفتحتين 1 و2. يتم تحديد بطاقات الارتباط بواسطة شريط أصفر في الأعلى. كل EX لديها اثنين من مآخذ التوصيل. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

لربط E2 بوحدتي EX، قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف EX VP 1، الارتباط 2 [1]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف EX VP 1، الارتباط 1 [2]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 2، الارتباط 1 >> معرّف EX VP 2، الارتباط 2 [3]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 2، الارتباط 2 >> معرّف EX VP 2، الارتباط 1 [4]

راجع صورة 6–51 للحصول على مثال على توصيل الكبلات بين وحدة E2 ووحدة EX باستخدام بطاقة VPU وإما بطاقة إدخال Event Master أو بطاقة إخراج Event Master.

ملاحظة: عندما تحتوي وحدة EX على بطاقات VPU بدلاً من مجموعة بطاقات الإدخال والإخراج، ويكون متصلاً بمعالج E2 إلى معالج S3–4K، لم تعد وحدة EX متعاقبة لوحدة EX أخرى؛ يجب توصيل كلا موصلَي الرابط على وحدة EX بـ E2 أو وحدة S3–4K الرئيسية.

تكوين Event Master لربط وحدة E2 بوحدتي EX باستخدام بطاقات VPU

1. ابدأ في تشغيل Event Master Toolset الإصدار 5.1 أو أعلى.
2. تأكد من اكتشاف كل من E2 وEX على الشبكة وأن لهما معرّفات وحدة مختلفة.

3. قم بإفلات E2 في واجهة المستخدم الرسومية.

   في حال يتم توصيل وحدة E2 بوحدة EX، تظهر وحدة EX كمربع بارز أسفل وحدة E2 في منطقة الرسم التخطيطي. في المربع EX البارز، يتيح لك الزر الأزرق إضافة EX إلى النظام باعتبارها تابعة.

4. انقر فوق زر الإضافة الأزرق لإضافة وحدة EX.
5. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل وحدة بشكل مناسب حتى تتمكّن من التعرُّف عليها في الإعداد الخاص بك.

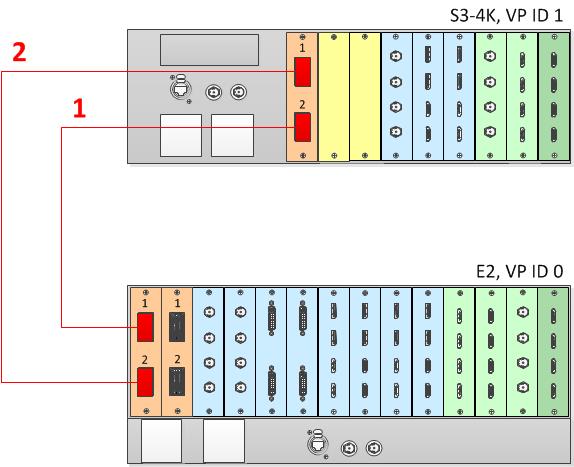

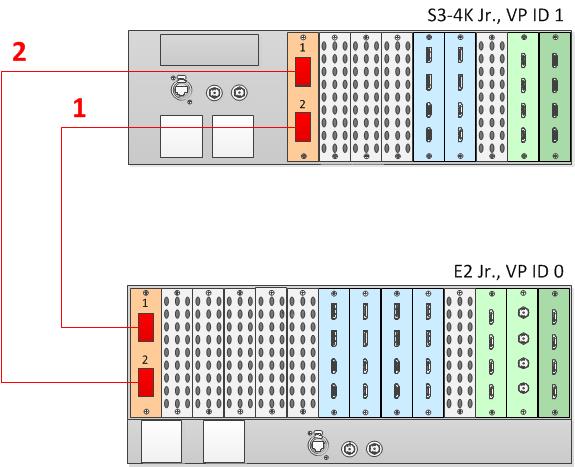

كيفية ربط وحدة E2 بوحدة S3–4K

يأتي كل اسم E2 مزودًا ببطاقتي ارتباط، تقعان دائمًا في الفتحتين 1 و2. تحتوي كل S3–4K على بطاقة ارتباط واحدة في الفتحة 1. يتم تحديد بطاقات الارتباط بواسطة شريط أصفر في الأعلى. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• E2 معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف VP S3–4K 1، فتحة بطاقة الارتباط 1، الارتباط 2 [1]
• E2 معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف VP S3–4K 1، فتحة بطاقة الارتباط 1، الارتباط 1 [2]

راجع صورة 6–52 للحصول على مثال على توصيل الكبلات بين وحدة E2 ووحدة S3–4K.

تكوين Event Master لربط E2 وS3–4K

1. ابدأ في تشغيل Event Master Toolset الإصدار 3.2 أو أعلى.
2. تأكد من اكتشاف كل من E2 وS3–4K على الشبكة وأن لهما معرّفات وحدة مختلفة.
3. قم بإفلات E2 في واجهة المستخدم الرسومية.

4. ثم قم بإفلات S3–4K في واجهة المستخدم الرسومية.

   ستظهر S3–4K بشكل بارز أسفل E2.

   سيُعرض عليك خيار إضافة S3–4K كتابعة. يمكن إضافة S3–4K إلى E2 فقط كتابعة.

5. حدد إضافة كتابع.
6. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل وحدة بشكل مناسب حتى تتمكّن من التعرُّف عليها في الإعداد الخاص بك.

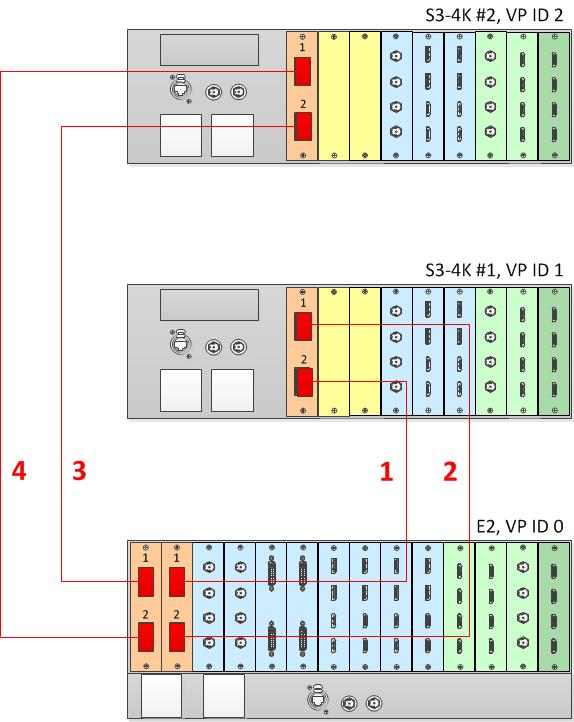

كيفية ربط وحدة E2 بوحدتي S3-4K

يأتي كل اسم E2 مزودًا ببطاقتي ارتباط، تقعان دائمًا في الفتحتين 1 و2. تحتوي كل S3–4K على بطاقة ارتباط واحدة في الفتحة 1. يتم تحديد بطاقات الارتباط بواسطة شريط أصفر في الأعلى. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• معرّف E2 VP 0، فتحة بطاقة الارتباط 2، الارتباط 1 >> معرّف S3 VP 1، فتحة بطاقة الارتباط 1، الارتباط 2 [1]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 2، الارتباط 2 >> معرّف S3 VP 1، فتحة بطاقة الارتباط 1، الارتباط 1 [2]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف S3 VP 2، فتحة بطاقة الارتباط 1، الارتباط 2 [3]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف S3 VP 2، فتحة بطاقة الارتباط 1، الارتباط 1 [4]

راجع صورة 6–53 للحصول على مثال على توصيل الكبلات بين وحدة E2 ووحدتي S3-4K.

تكوين Event Master لربط وحدة E2 ووحدتي S3-4K

1. ابدأ في تشغيل Event Master Toolset الإصدار 4.2 أو أعلى.
2. تأكد من اكتشاف وحدتي E2 وS3–4K على الشبكة وأن لهما معرّفات وحدة مختلفة.

3. قم بإفلات E2 في واجهة المستخدم الرسومية.

   ستظهر وحدات S3–4K بشكل بارز أسفل E2.

   سيُعرض عليك خيار إضافة كل من S3–4K كتابعة. يمكن إضافة S3–4K إلى E2 فقط كتابعة.

4. حدد إما S3–4K وانقر فوق إضافة كتابعة.

5. حدد إما إضافة كرئيسية أو إضافة كتابعة.

   عند الانتهاء من S3–4K الأولى بالمزامنة مع النظام، يمكن بعد ذلك إضافة S3–4K الثانية إلى النظام.

6. حدد إضافة كتابع.
7. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل وحدة بشكل مناسب حتى تتمكّن من التعرُّف عليها في الإعداد الخاص بك.

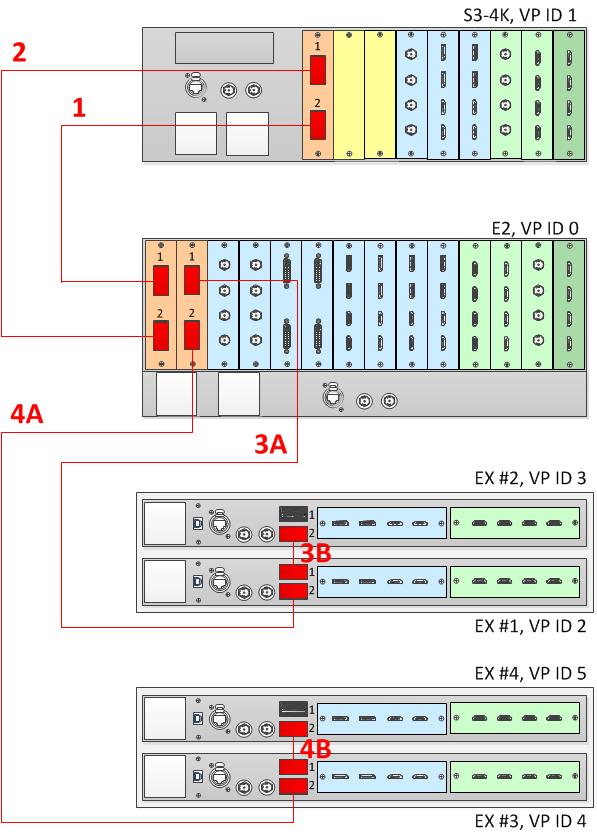

كيفية ربط وحدة E2، ووحدة S3-4K وأربع وحدات EX

يأتي كل اسم E2 مزودًا ببطاقتي ارتباط، تقعان دائمًا في الفتحتين 1 و2. تحتوي كل S3–4K على بطاقة ارتباط واحدة في الفتحة 1. يتم تحديد بطاقات الارتباط بواسطة شريط أصفر في الأعلى. كل EX لديها اثنين من مآخذ التوصيل. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف S3 VP 1، فتحة بطاقة الارتباط 1، الارتباط 2 [1]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف S3 VP 1، فتحة بطاقة الارتباط 1، الارتباط 1 [2]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 2، الارتباط 1 >> معرّف EX VP 2، الارتباط 2 [3A]
• معرّف EX VP 2، الارتباط 1 >> معرّف EX VP 3، الارتباط 2 [3B]
• معرّف E2 VP 0، فتحة بطاقة الارتباط 2، الارتباط 2 >> معرّف EX VP 4، الارتباط 2 [4A]
• معرّف EX VP 4، الارتباط 1 >> معرّف EX VP 5، الارتباط 2 [4B]

راجع صورة 6–54 للحصول على مثال على توصيل الكبلات بين وحدة E2 ووحدة S3–4K، ووحدات EX الأربعة.

تكوين Event Master لربط E2 ووحدة S3-4K وأربع وحدات EX

1. ابدأ في تشغيل Event Master Toolset الإصدار 4.1 أو أعلى.
2. تأكد من اكتشاف وحدات E2 وS3–4K وEX على الشبكة وأن لهما معرّفات وحدة مختلفة.

3. قم بإفلات E2 في واجهة المستخدم الرسومية.

   ستظهر جميع الإطارات المرتبطة أسفل E2 كتمثيلات بارزة لكل إطار مرتبط.

4. انقر فوق الزر "+الإضافة كتابعة" الموجود في S3–4K.
5. بمجرد الانتهاء من مزامنة S3–4K مع الرئيسية، يمكنك بعد ذلك إضافة إطارات EX كتابعة.

6. انقر فوق زر الإضافة الأزرق لإضافة وحدة EX الأولى.

   إذا تم ربط EX بوحدة EX أخرى بشكل تعاقبي، فيجب عليك إضافة أول EX في السلسلة قبل عرض EX الثانية في السلسلة، ثم كرّر هذه الخطوة لإضافة EX الثانية في السلسلة.

7. انقر فوق زر الإضافة الأزرق لإضافة وحدة EX الثانية.
8. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل وحدة بشكل مناسب حتى تتمكّن من التعرُّف عليها في الإعداد الخاص بك.

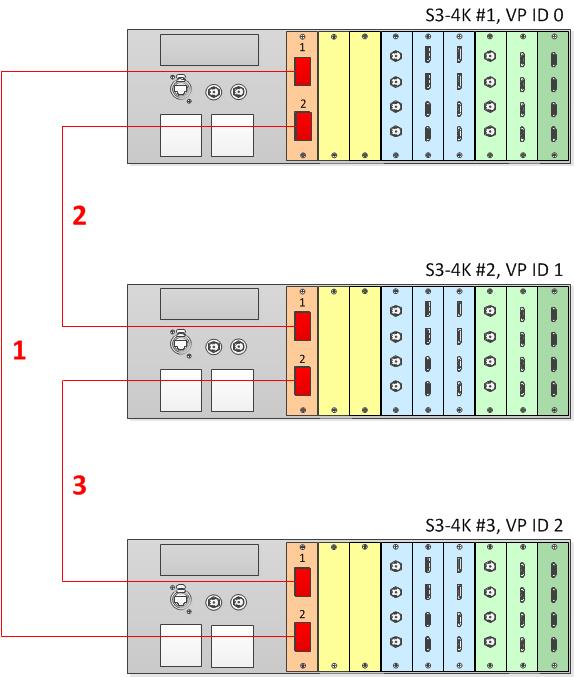

كيفية ربط ثلاث وحدات S3–4K

تحتوي كل S3–4K على بطاقة ارتباط واحدة في الفتحة 1، يتم تحديدها بواسطة شريط أصفر في الأعلى. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

قم بتوصيل كبلات الارتباط المتوفرة مع كل S3–4k بين موصلات الارتباط على النحو التالي:

• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف VP 2، فتحة بطاقة الارتباط 1، الارتباط 2 [1]
• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 1 [2]
• معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف VP 2، فتحة بطاقة الارتباط 1، الارتباط 1 [3]

راجع الصورة 6-39 للحصول على مثال على توصيل الكبلات بين وحدات S3–4K الثلاث.

تكوين Event Master لربط وحدات S3–4Ks الثلاث

1. ابدأ في تشغيل Event Master Toolset الإصدار 5.1 أو أعلى.
2. تأكد من اكتشاف وحدات S3–4K الثلاث على الشبكة وأن لهما معرّفات وحدة مختلفة.

3. ثم قم بإفلات واحدة من وحدات S3–4K في واجهة المستخدم الرسومية.

   ستظهر وحدتا S3–4K الأخريتان أسفل S3–4K التي تم إفلاتها كتمثيلات بارزة لـ S3–4Ks.

   سيُعرض عليك الخيار في كل من الوحدتين البارزتين لإضافتهما كرئيسية أو تابعة.

4. حدد إما إضافة كرئيسية أو إضافة كتابعة.

   بمجرد الانتهاء من S3–4K المضافة بالمزامنة مع النظام، ستتوفر S3–4K الثالثة (البارزة) للإضافة إلى النظام.

   سيُعرض عليك خيار إضافة S3–4K الثالثة كرئيسية أو كتابعة.

5. حدد إما إضافة كرئيسية أو إضافة كتابعة.
6. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل S3–4K بشكل مناسب حتى تتمكّن من التعرُّف عليه في الإعداد الخاص بك.

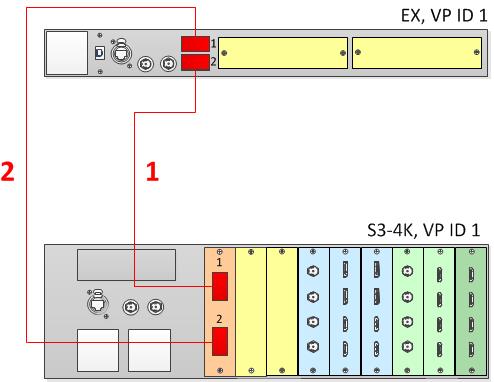

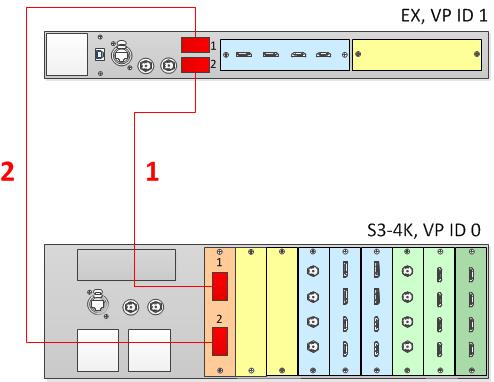

كيفية ربط وحدة S3-4K ووحدة EX باستخدام بطاقتي VPU

لإضافة ما يصل إلى ثماني طبقات فردية أو أربع طبقات مزج إلى نظام ما، يمكن ربط وحدة S3-4K بوحدة EX باستخدام بطاقتي VPU. فهذا يضيف بطاقتي VPU إضافتين إلى النظام. تحتوي كل S3–4K على بطاقة ارتباط واحدة في الفتحة 1، يتم تحديدها بواسطة شريط أصفر في الأعلى. كل EX لديها اثنين من مآخذ التوصيل. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• معرّف S3 VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف EX VP 1، الارتباط 2 [1]
• معرّف S3 VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف EX VP 1، الارتباط 1 [2]

راجع صورة 6–56 للحصول على مثال على توصيل الكبلات بين وحدة S3-4K ووحدة EX باستخدام بطاقتي VPU.

ملاحظة: عندما تحتوي وحدة EX على بطاقات VPU بدلاً من مجموعة بطاقات الإدخال والإخراج، ويكون متصلاً بمعالج S3–4K، لم تعد وحدة EX متعاقبة لوحدة EX أخرى؛ يجب توصيل كلا موصلَي الرابط على وحدة EX بوحدة S3–4K الرئيسية.

كيفية ربط وحدة S3-4K ووحدة EX باستخدام تكوين مزيج من الإدخال/الإخراج/VPU

لإضافة ما يصل إلى أربع طبقات فردية أو طبقتي مزج إلى نظام ما، يمكن ربط وحدة S3-4K بوحدة EX باستخدام بطاقة VPU فردية. فهذا يضيف VPU أخرى إلى النظام. يمكن أن تكون VPU في الفتحة 1 أو الفتحة 2 على وحدة EX، وقد تكون الفتحة الأخرى فارغة أو تحتوي إما على بطاقة إدخال Event Master أو بطاقة إخراج Event Master. تحتوي كل S3–4K على بطاقة ارتباط واحدة في الفتحة 1، يتم تحديدها بواسطة شريط أصفر في الأعلى. كل EX لديها اثنين من مآخذ التوصيل. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• معرّف S3 VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف EX VP 1، الارتباط 2 [1]
• معرّف S3 VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف EX VP 1، الارتباط 1 [2]

راجع صورة 6–57 للحصول على مثال على توصيل الكبلات بين وحدة S3-4K ووحدة EX باستخدام بطاقتي VPU.

ملاحظة: عندما تحتوي وحدة EX على بطاقات VPU بدلاً من مجموعة بطاقات الإدخال والإخراج، ويكون متصلاً بمعالج S3–4K، لم تعد وحدة EX متعاقبة لوحدة EX أخرى؛ يجب توصيل كلا موصلَي الرابط على وحدة EX بوحدة S3–4K الرئيسية.

تكوين Event Master لربط وحدة S3-4K ووحدة EX باستخدام بطاقات VPU

1. ابدأ في تشغيل Event Master Toolset الإصدار 5.1 أو أعلى.
2. تأكد من اكتشاف كل من وحدات S3–4K وEX على الشبكة وأن لهما معرّفات وحدة مختلفة.

3. قم بإفلات S3–4K في واجهة المستخدم الرسومية.

   في حال يتم توصيل وحدة S3–4K بالوحدة EX، تظهر وحدة EX كمربع بارز أسفل وحدة S3–4K في منطقة الرسم التخطيطي. في المربع EX البارز، يتيح لك الزر الأزرق إضافة EX إلى النظام باعتبارها تابعة.

4. انقر فوق زر الإضافة الأزرق لإضافة وحدة EX.
5. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل وحدة بشكل مناسب حتى تتمكّن من التعرُّف عليها في الإعداد الخاص بك.

كيفية ربط وحدتي EX مع بطاقات VPU

لإنشاء نظام يتألف من بطاقتي VPU وبطاقة إدخال وبطاقة إخراج، يمكن ربط وحدتي EX معًا. يجب أن يحتوي النظام على بطاقتي VPU؛ يمكن أن تكون كلتا بطاقتي VPU على وحدة EX واحدة، أو يمكن أن تحتوي كل وحدة EX على بطاقة VPU واحدة وإما بطاقة "إدخال" أو بطاقة "إخراج". يوفر هذا النظام أربع إدخالات وأربعة إخراجات وأربع طبقات مزج وليس هناك إخراجات MVR. كل EX لديها اثنين من مآخذ التوصيل. تأكد من استخدام آلية القفل ثم ادفع كل كبل حتى يستقر في مكانه.

قم بتوصيل كبلات الارتباط المتوفرة مع كل وحدة بين موصلات الارتباط على النحو التالي:

• معرّف EX VP 0، الارتباط 1 >> معرّف EX VP 1، الارتباط 2 [1]
• معرّف EX VP 0، الارتباط 2 >> معرّف EX VP 1، الارتباط 1 [2]

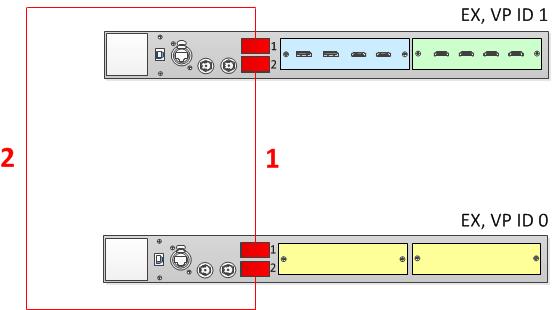

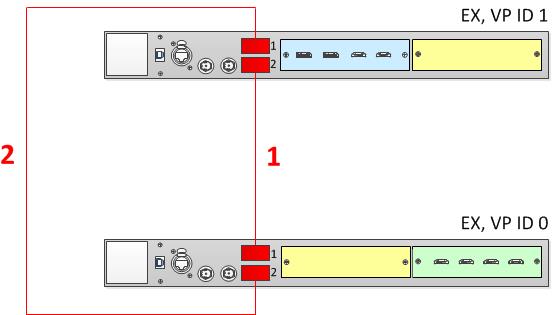

راجع صورة 6–58 وصورة 6–59 للحصول على أمثلة لتوصيل الكبلات بين وحدتي EX باستخدام بطاقات VPU.

تكوين Event Master لربط وحدتي EX باستخدام بطاقات VPU

1. ابدأ في تشغيل Event Master Toolset الإصدار 5.1 أو أعلى.
2. تأكد من اكتشاف كل من وحدتي EX على الشبكة وأن لهما معرّفات وحدة مختلفة.

3. قم بإفلات EX الأولى في واجهة المستخدم الرسومية.

   في حال يتم توصيل وحدة EX بوحدة EX ثانية، تظهر وحدة EX كمربع بارز أسفل وحدة EX الأولى في منطقة الرسم التخطيطي. في المربع EX البارز، يتيح لك الزر الأزرق إضافة EX إلى النظام باعتبارها تابعة.

4. انقر فوق زر الإضافة الأزرق لإضافة وحدة EX الثانية.
5. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل وحدة بشكل مناسب حتى تتمكّن من التعرُّف عليها في الإعداد الخاص بك.

تكوينات الربط الأخرى: E2 Jr. وS3-4K Jr.

لا يتم شحن وحدات E2 Jr. وS3–4K Jr. مع بطاقات الارتباط، لكنها تدعم الربط كخيار ترقية. لدعم الربط بوحدة E2 Jr. أو S3–4K Jr، يمكنك شراء بطاقة ربط Event Master وتثبيتها في الفتحة رقم 1 بالوحدة. كما قد تحتاج إلى شراء كبلات ربط Event Master إضافية.

ملاحظة: عند ربط وحدتَي E2 Jr.، يجب أن يشتري المستخدم بطاقتَي الرابط لكل وحدة وربط وحدتَي E2 Jr. بينما يمكن ربط وحدتَي E2. بطاقة رابط واحدة لكل وحدة مطلوبة لربط E2 Jr. بـ S3–4K Jr. أو لربط S3–4K Jr. بـ S3–4K Jr أخرى.

لربط وحدة E2 Jr. بوحدة E2 Jr. أخرى، قم بتوصيل كبلات الربط بين موصلات الربط كما يلي:

• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 2 [1]
• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 1 [2]
• معرّف VP 0، فتحة بطاقة الارتباط 2، الارتباط 1 >> معرّف VP 1، فتحة بطاقة الارتباط 2، الارتباط 2 [3]
• معرّف VP 0، فتحة بطاقة الارتباط 2، الارتباط 2 >> معرّف VP 1، فتحة بطاقة الارتباط 2، الارتباط 1 [4]

راجع صورة 6–60 للحصول على مثال على الكبلات بين وحدتي E2 Jr.

لربط وحدة S3–4K Jr. بوحدة S3–4K Jr. أخرى، قم بتوصيل كبلات الربط بين موصلات الربط كما يلي:

• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 2 [1]
• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 1 [2]

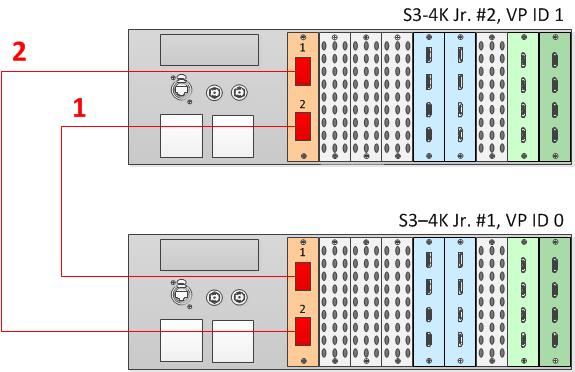

راجع صورة 6–61 للحصول على مثال على الكبلات بين وحدتي S3–4K Jr.

لربط وحدة E2 Jr. بوحدة S3–4K Jr. أخرى، قم بتوصيل كبلات الربط بين موصلات الربط كما يلي:

• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 1 >> معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 2 [1]
• معرّف VP 0، فتحة بطاقة الارتباط 1، الارتباط 2 >> معرّف VP 1، فتحة بطاقة الارتباط 1، الارتباط 1 [2]

راجع صورة 6–62 للحصول على مثال على توصيل الكبلات بين وحدة E2 Jr. ووحدة S3–4K.

تكوين Event Master

1. ابدأ في تشغيل Event Master Toolset الإصدار 4.1 أو أعلى.
2. تأكد من اكتشاف كلتا الوحدتين على الشبكة وأن لهما معرّفات وحدة مختلفة.
3. قم بإفلات الأولى في واجهة المستخدم الرسومية.

4. قم بإفلات الوحدة الثانية في واجهة المستخدم الرسومية.

   سيُعرض عليك خيار الإضافة كنظام جديد، أو الإضافة كرئيسية أو كتابعة. يمكن إضافة S3–4K كرئيسية أو تابعة إلى E2.

5. أضِف الوحدة الثانية كتابعة.
6. (اختياري) في هذه المرحلة، يُقترح أن تقوم بتحديد وتسمية كل وحدة بشكل مناسب حتى تتمكّن من التعرُّف عليها في الإعداد الخاص بك.

التحكم بالاتصال

من صفحة التكوين، قم بالتبديل من عرض التفاصيل إلى عرض النظام وتأكد من أن الحالة جيدة (خضراء) لجميع اتصالات الارتباط. إذا ظهرت أي توصيلات باللون الأحمر، فيُرجى التحقق من توصيل الكبلات كما هو موضح في الخطوة ب وأنها مثبتة بالكامل.

البرمجة

بالإشارة إلى القسم “إعداد النظام”، يمكنك الآن متابعة تكوين النظام المرتبط E2 الذي يتمتع بوصول كامل إلى جميع الموارد في النظام وبرمجته.

إنشاء تلقائي

إذا اخترتَ إنشاء المدخلات والمخرجات ومخرجات MVR لديك تلقائيًا، فسيتم إنشاؤها من معرّف الوحدة 0 أولاً ثم يتبعها تلك من معرّف الوحدة 1.

طلب تكوين

يمكنك المُضي قُدمًا في تحديد الوجهات الخاصة بك، والمساعدات وتعيين الطبقات الخاصة بك. من المستحسن أن تقوم بإعداد جميع وجهات الشاشة وإجراء تعيين للطبقة قبل إعداد العارض المتعدد.

ملاحظة: يحتوي القسمان Multiviewer (العارض المتعدد) وWeb App (تطبيق الويب) لـ Event Master Toolset (Event Master Toolset) على اختيار إضافي. يمكنك تحديد نوافذ Master or Slave E2 Multiviewer (العارض المتعدد لـ E2 الرئيسي أو التابع) أو Master or Slave E2 Web App (تطبيق الويب لـ E2 الرئيسي أو التابع). تتوافق أسماء الاختيار مع الطريقة التي تسمي بها الوحدات في الخطوات الواردة أعلاه.

النسخ الاحتياطي والاستعادة

عند النسخ الاحتياطي واستعادة النظام الخاص بك، تحتاج فقط إلى النسخ الاحتياطي والاستعادة من الوحدة الرئيسية.

جهاز تزامن الإشارات

عند استخدام تقنية genlocking لنظامك لمزامنة خارجية، ما عليك سوى إحضار الإشارة إلى الوحدة الرئيسية وتحديد قفل خارجي من Event Master Toolset.

ملاحظة حول أنظمة العرض المتعددة والأنظمة المرتبطة

في الإعداد المرتبط E2 أثناء إنشاء الوجهات وتعيين الطبقات، يحدد Event Master Toolset أفضل تخصيص للموارد لتكوينك.

من أجل الاستخدام الأمثل لروابط التوسيع، يجب عرض الشاشات في أنظمة E2 المرتبطة على العارض المتعدد في E2 حيث قام Event Master Toolset بتخصيصه.

قد يتسبب التخصيص الأمثل في انتقال تخصيص الشاشة من E2 إلى أخرى مع تغيير موارد الشاشة.

قد يؤدي هذا إلى عدم تشغيل شاشة موضوعة بالفعل في عارض متعدد. سيقوم Event Master Toolset بتغيير نص UMD إلى "الشاشة غير قابلة للعرض على MVR هذا".

كل ما عليك فعله هو حذف الشاشة من العارض المتعدد الذي يعرض هذه الرسالة ووضعها على العارض المتعدد الآخر.

ملاحظة حول الخلفيات

يجب أن تظل مصادر الخلفية متعددة الموصلات التي تحتوي على روابط إدخال أكثر مما يمكن أن تستخدمه وحدات VPU لوحدة واحدة، مكونة على وحدة واحدة فقط ولا تنقسم بين الشاسيه المتعدد في النظام.

مزيد من المعلومات

لمزيد من المعلومات حول كيفية منع تلف الكبل والموصِل على بطاقات Link Cards لـ E2 وS3-4K، راجع علامة تبويب “InfoT-1294: تلف الكبل والموصِل في بطاقات الارتباط لمبدّلات العرض التقديمي من السلسلة E2 Series وسلسلة S3–4K Series”.

لمزيد من المعلومات حول حلول كبل ربط Event Master، راجع “InfoT-1301: حلول كبلات ربط Event Master لـ E2 وS3-4K وEX”

تلميح: تحقّق دائمًا من المعلومات المحدّثة التي قد تكون ظهرت منذ نشر هذا الدليل وللحصول على أحدث إصدار من كافة المستندات الموجودة على https://www.barco.com.
