7.13 Menu Configuration > Ajouter des sorties

Généralités

Dans cette procédure, vous allez ajouter des sorties au système.

Conditions préalables
Remarque : Si plusieurs sorties sont nécessaires, répétez les étapes ci-dessous jusqu’à ce que toutes les sorties aient été ajoutées et réglées.
Capacité du connecteur

Chaque connecteur dispose d’un réglage de capacité qui lui attribue des ressources internes. Pour augmenter la capacité d’un connecteur individuel, il se peut que vous deviez d’abord réduire ou désactiver la capacité d’autres connecteurs sur la même carte. Par exemple, si deux signaux liaison double doivent être émis sur une carte de sortie HDMI 1.4, la capacité des deux connecteurs inférieurs doit d’abord être réglée sur « Aucune ».

Si un connecteur doit être utilisé pour accueillir un signal 4K, tous les autres connecteurs de chaque carte doivent être réglés sur « AUCUNE ».

Les sorties 3G-SDI ne peuvent émettre que de l’UHD/4K sur une connexion quadruple.

(Facultatif) Ajout automatique de toutes les sorties

Si vous appuyez sur le bouton Ajout automatique de toutes les sorties, le logiciel configure tous les connecteurs de sortie non attribués précédemment en tant que sorties individuelles à connecteur unique, dans l’ordre, de haut en bas de chaque carte, en commençant de gauche à droite.

Ce bouton est un raccourci pour les systèmes utilisant un grand nombre de sorties à connecteur unique.

Ajout automatique de sorties en direct

Si vous appuyez sur le bouton Ajout automatique d’une ou plusieurs sorties en direct, le système ajoute une sortie pour chacun des connecteurs uniques, à l’exception de SDI, qui est connecté à un périphérique d’affichage actif, en lisant son EDID et en ajustant sa capacité de connecteur et son taux de sortie en conséquence. Ces sorties sont ajoutées dans l’ordre, de haut en bas de chaque carte, en commençant de gauche à droite.

Ajouter une sortie unique

C’est ici que vous ajoutez des exigences de sortie spécifiques afin de permettre la configuration d’une sortie individuelle à partir d’un seul connecteur ou de plusieurs connecteurs. Les exemples types de sorties multi-connecteurs sont les sorties liaison double de 3840x1080 ou SDI liaison quadruple pour UHD et 4K

  1. Cliquez sur le ou les connecteurs de sortie de votre choix dans la zone de schéma pour sélectionner les sorties qui seront définies.

    Tous les connecteurs doivent être du même type et de la même capacité, et la sélection peut porter sur un, deux ou quatre connecteurs, pour une résolution maximale de 4K.

  2. Cliquez sur le bouton bleu +Ajouter une sortie unique pour créer une sortie unique à partir des connecteurs sélectionnés.
Ajouter des sorties multiples

Sélectionnez plusieurs connecteurs de sortie et cliquez sur le bouton +Ajouter plusieurs sorties pour créer une sortie individuelle pour chaque connecteur sélectionné. Il s’agit d’un raccourci, comme les boutons « Ajout automatique... », mais il n’est limité qu’aux connecteurs sélectionnés.

(Facultatif) Supprimer des sorties
  1. Cliquez sur le bouton bleu Supprimer une ou plusieurs sorties.
  2. Dans la liste des noms, cliquez sur l’espace « x » en regard de la ou des sorties que vous souhaitez supprimer. Ou sélectionnez le connecteur.
  3. Appuyez sur le bouton rouge Supprimer une ou plusieurs sorties. Toutes les sorties sélectionnées seront supprimées de la liste.
(Facultatif) Modifier le nom

Une fois tous les connecteurs ajoutés, ils apparaissent dans une liste située directement sous l’onglet Sortie. Il est recommandé de nommer les sorties en fonction du scénario de connexion réel plutôt que de la fonction des appareils connectés. Cela est dû à plusieurs niveaux de dénomination qui peuvent être utilisés dans le système pour simplifier la compréhension pendant le fonctionnement.

  1. Double-cliquez sur le nom par défaut dans la liste des noms pour le modifier.
  2. Lorsque la zone devient bleue, cliquez sur l’icône de la gomme pour effacer le champ.
  3. Saisissez un nouveau nom.
(Facultatif) Régler les paramètres de sortie

Cliquez sur l’onglet Régler qui se trouve en haut. Le panneau de réglage des sorties est divisé en trois sections (Principal, Temporisation, Connecteur). Dans le panneau de réglage, vous pouvez :

  1. [Main tab] Modifier le nom.
  2. [Main tab] Sélectionner la valeur du format et la fréquence d’images.
  3. [Main tab] Activer les modèles de test avec la zone de raster et activer le mouvement diagonal.
  4. [Main tab] Définir la zone d’intérêt (AOI).

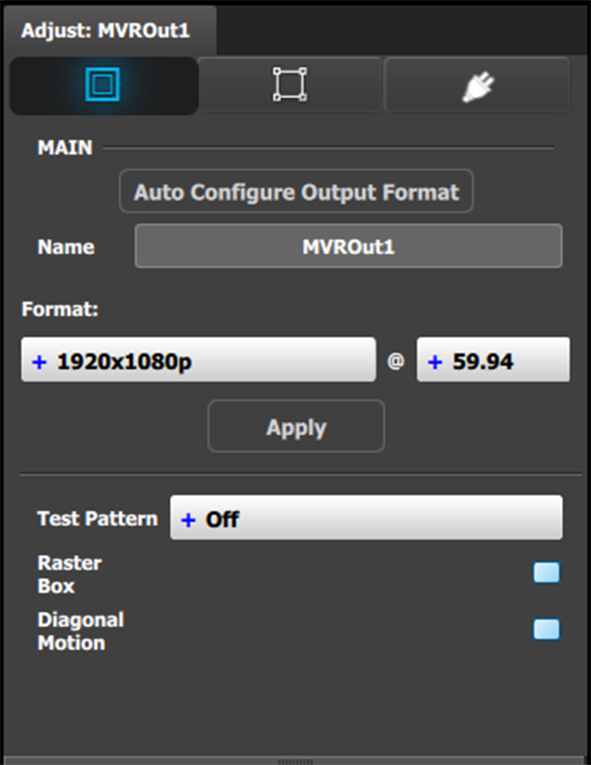

    Image 7–1 Régler le panneau MVR - Principal
  5. [Timing tab] Lire tous les paramètres de temporisation liés au format sélectionné et procéder aux réglages.

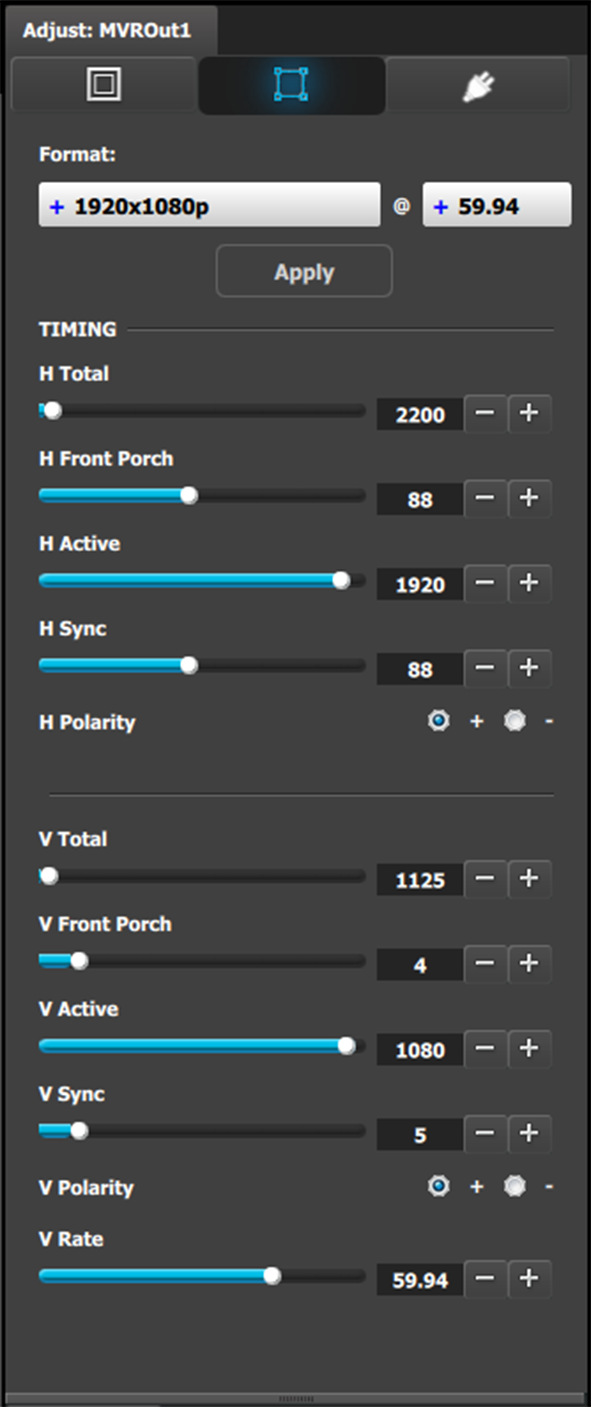

    Image 7–2 Régler le panneau MVR - Temporisation
  6. [Connector tab] Sélectionner le type de SDI et les normes de synchronisation.
  7. [Connector tab] Sélectionner l’espace de couleur et la profondeur de bits d’échantillonnage disponibles, tels qu’ils sont indiqués dans l’EDID du périphérique.
  8. [Connector tab] Modifier la capacité du connecteur tant que le connecteur n’est pas inclus dans une destination.
  9. [Connector tab] Sélectionner le mode HDCP Activé ou Désactivé.

    La valeur par défaut pour toutes les sorties est Désactivé. Pour activer le mode HDCP, cliquez sur la case vide. Lorsque la case est cochée, le mode HDCP est activé. Le mode HDCP n’est pas applicable aux sorties SDI.

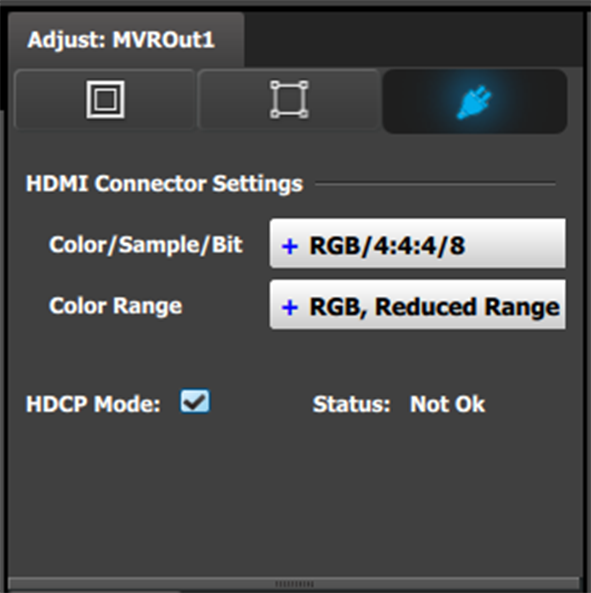

    Image 7–3 Régler le panneau MVR - Connecteur
