Généralités

Le pré-réglage est un registre qui vous permet de mémoriser des configurations de destination, des « aspects », et de les rappeler.

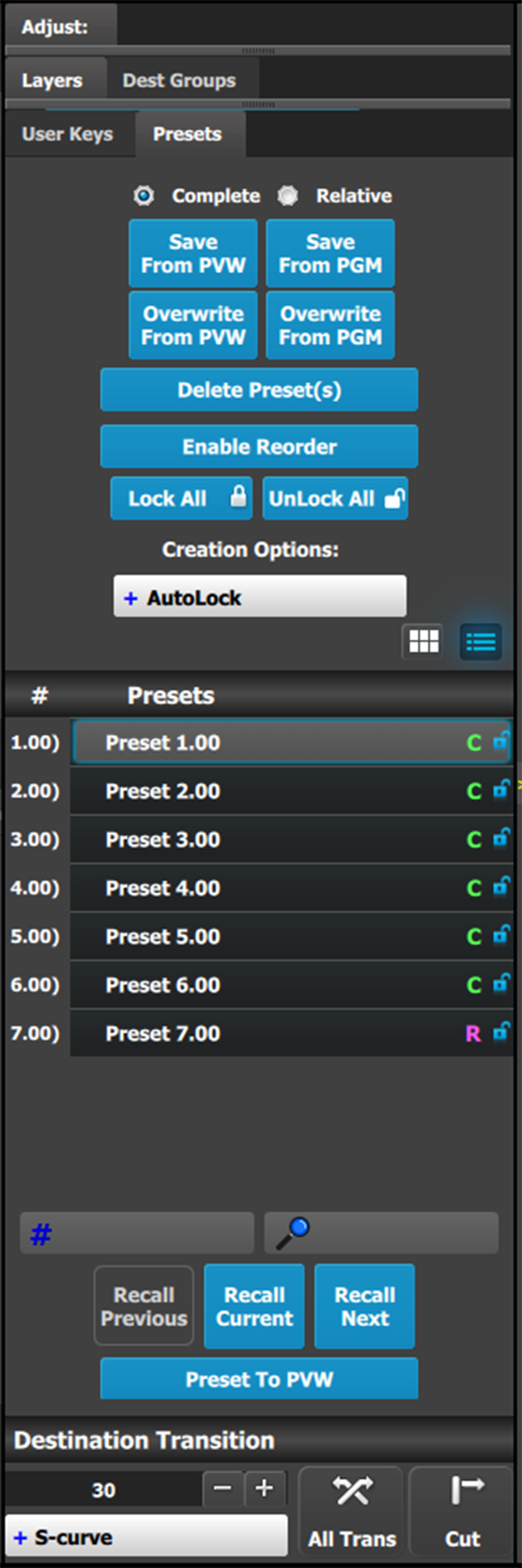

Description du menu Configuration des pré-réglages

Ce menu contient les éléments suivants : Une liste numérotée des pré-réglages disponibles. Des boutons pour sélectionner l’enregistrement complet ou relatif des pré-réglages. Un bouton Enregistrer à partir de PVW permettant de créer un nouveau pré-réglage à partir de la ou des destinations sélectionnées dans l’Aperçu. Un bouton Écraser à partir de PVW permettant d’écraser les données du pré-réglage sélectionné à partir de la ou des destinations sélectionnées dans l’Aperçu. Un bouton Enregistrer à partir de PGM permettant de créer un nouveau pré-réglage à partir de la ou des destinations sélectionnées dans le Programme. Un bouton Écraser à partir de PGM permettant d’écraser les données du pré-réglage sélectionné à partir de la ou des destinations sélectionnées dans le Programme. Un bouton Supprimer le ou les pré-réglages permettant d’entrer dans une suppression multiple de pré-réglages. Un bouton Activer la réorganisation permettant d’activer la réorganisation des pré-réglages dans la liste. Un bouton Tout verrouiller permettant de verrouiller tous les pré-réglages de la liste. Un bouton Tout déverrouiller permettant de déverrouiller tous les pré-réglages de la liste. Un bouton permettant de sélectionner les Options de création à utiliser lors de la création de Pré-réglages. Désactivé : aucune option de création n’est choisie. (Il s’agit de l’option par défaut). Verrouillage auto : tous les pré-réglages créés lorsque l’option Verrouillage auto est activée sont créés dans l’état verrouillé. Renommer : tous les pré-réglages créés lorsque l’option Renommer est activée sont créés avec le nom du groupe en surbrillance, ce qui permet de renommer immédiatement le pré-réglage. Renommer-Verrouiller : il s’agit d’une combinaison des options Renommer et Verrouillage auto. Tous les pré-réglages créés avec l’option Renommer-Verrouiller activée sont créés avec le nom du pré-réglage en surbrillance, ce qui permet de renommer le pré-réglage, puis de l’enregistrer dans un état verrouillé. Quelques champs d’édition de recherche permettant de rechercher des pré-réglages. Trois boutons permettant de gérer les actions de rappel des pré-réglages.

Complet versus Relatif

Les boutons radio « Complete (Complet) » et « Relative (Relatif) » n’affectent pas le processus de rappel ; ils ne sont utilisés que pendant le processus d’enregistrement.

• Pour enregistrer un pré-réglage « complet », assurez-vous que le bouton radio « Complete (Complet) » est sélectionné, armez les destinations pour qu’elles fassent partie du pré-réglage et appuyez sur le bouton « Save from PVW (Enregistrer à partir de PVW) » ou « Save from PGM (Enregistrer à partir de PGM) ». Un pré-réglage « complet » est marqué d’un « C » dans la liste des pré-réglages.
• Pour enregistrer un pré-réglage « relatif », assurez-vous que le bouton radio « Relative (Relatif) » est sélectionné, armez les destinations pour qu’elles fassent partie du pré-réglage, masquez/affichez l’arrière-plan/les calques dans les destinations, puis appuyez sur le bouton « Save from PVW (Enregistrer à partir de PVW) » ou « Save from PGM (Enregistrer à partir de PGM) ». Un pré-réglage « relatif » est marqué d’un « R » dans la liste des pré-réglages.

Lorsqu’un pré-réglage « Complet » est rappelé, tous les calques des destinations choisies sont affectés. Lorsqu’un pré-réglage « Relatif » est rappelé, les calques normaux sont affectés, mais les calques masqués ne le sont pas.

Pour masquer un calque, sélectionnez le calque dans la zone de schéma de programmation de l’espace de travail, puis sélectionnez Hide (Masquer) dans la zone de modification des calques de l’espace de travail. Voir Image 6–96.

Un calque peut également être masqué à l’aide de l’icône de masquage dans Programmation > Régler > Menu Configuration du calque. Voir “Menu Programmation > Zone de réglage > Configuration du calque”.

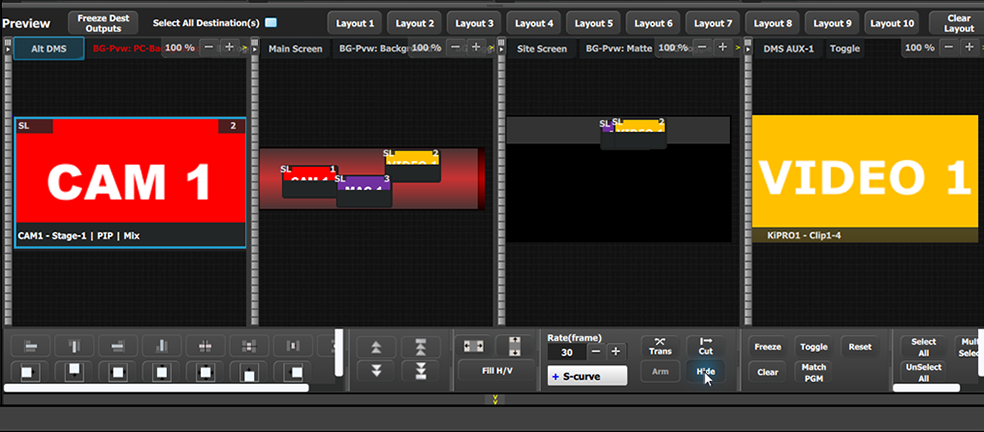

Un calque masqué affiche le symbole « masqué » dans le coin inférieur droit du calque. Voir Image 6–97.

Save From PVW (Enregistrer à partir de PVW)

Enregistre l’apparence actuelle de l’Aperçu dans un nouveau pré-réglage. Seules les destinations actives ou sélectionnées seront sauvegardées. Par exemple : il y a 3 destinations. L’utilisateur active Dest 1 et Dest 3 et appuie sur « Save to new Preset (Enregistrer dans un nouveau pré-réglage) ». Seules les apparences Dest 1 et Dest 3 sont mémorisées. Dest 2 ne fait pas partie de ce pré-réglage.

Save From PGM (Enregistrer à partir de PGM)

Enregistre l’apparence actuelle du PROGRAMME dans un nouveau pré-réglage. Seules les destinations actives ou sélectionnées seront sauvegardées. Par exemple : il y a 3 destinations. L’utilisateur active Dest 1 et Dest 3 et appuie sur « Save to new Preset (Enregistrer dans un nouveau pré-réglage) ». Seules les apparences Dest 1 et Dest 3 sont mémorisées. Dest 2 ne fait pas partie de ce pré-réglage.

Overwrite From PVW (Écraser à partir de PVW)

Ce bouton permet de remplacer un pré-réglage sélectionné et déverrouillé à partir de l’Aperçu, si la destination est active. Le nom du pré-réglage n’est pas mis à jour, sauf si l’option de création est réglée sur « Renommer » ou « Renommer-Verrouiller ».

Overwrite From PGM (Écraser à partir de PGM)

Ce bouton permet de remplacer un pré-réglage sélectionné et déverrouillé à partir du Programme, si la destination est active. Le nom du pré-réglage n’est pas mis à jour, sauf si l’option de création est réglée sur « Renommer » ou « Renommer-Verrouiller ».

Delete Preset(s) (Supprimer le ou les pré-réglages)

Lorsque vous appuyez sur ce bouton, les marques de suppression « x » apparaissent en regard de tous les pré-réglages. Sélectionnez les pré-réglages que vous souhaitez supprimer, puis appuyez sur le bouton rouge « Delete Selected (Supprimer la sélection) ».

Champ d’édition de recherche

Recherche de pré-réglages par les caractères des noms. Une liste de pré-réglages sera filtrée en fonction des critères de recherche. La liste revient à la normale une fois que le champ de recherche est effacé.

Numéro de recherche (icône #)

Recherche de pré-réglages par numéro : l’utilisateur tape le numéro du pré-réglage de son choix et ce pré-réglage est instantanément sélectionné, prêt à être rappelé.

Boutons de rappel

Ils ne sont activés que si un pré-réglage est sélectionné dans la liste.

1. Bouton de rappel du précédent : rappelle le pré-réglage précédent. Ce bouton est inactif si le Pré-réglage 1 est sélectionné.
2. Bouton Recall Selected (Rappeler la sélection) : rappelle le pré-réglage actuellement sélectionné.
3. Bouton Recall Next (Rappeler le suivant) : rappelle le pré-réglage suivant. Ce bouton est inactif si le dernier pré-réglage de la liste est sélectionné.

Preset To PVW (Pré-réglage vers PVW)/Preset To PGM (Pré-réglage vers PGM)

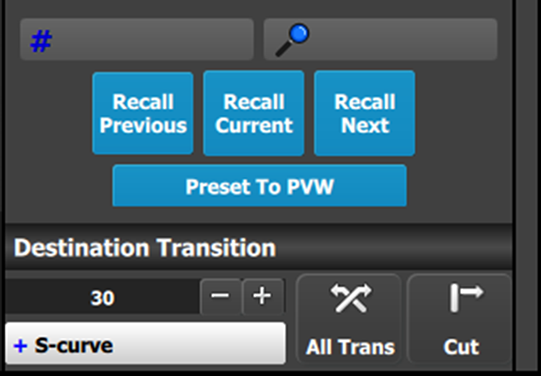

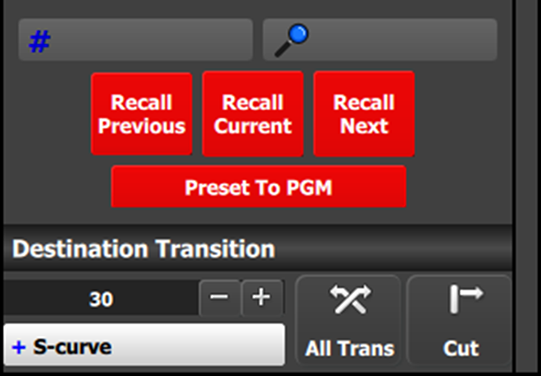

Une pression sur ce bouton permet de basculer entre le rappel des pré-réglages dans l’Aperçu (voir Image 6–98) ou directement dans le Programme (voir Image 6–99). Les fonctions des boutons de rappel sont les mêmes dans les deux cas, mais les pré-réglages rappelés dans le Programme passent automatiquement dans le Programme dès qu’ils sont prêts à partir. Ceci s’applique également aux pré-réglages qui sont glissés et déposés dans l’espace de travail de Programmation.
