7.17 Menu Configuration > Sorties MVR

Généralités

Cette procédure permet de régler les sorties MVR du système.

Conditions préalables
Régler la sortie MVR

  1. Cliquez sur l’onglet MVR pour sélectionner les sorties qui seront réglées.

    Remarque : Les sorties MVR ont un ID d’appareil qui, dans les systèmes de châssis liés, permet d’identifier l’appareil en particulier dans le système sur lequel les sorties MVR sont physiquement situées.
(Facultatif) Modifier le nom
  1. Double-cliquez sur le nom par défaut dans la liste des noms pour le modifier.
  2. Lorsque la zone devient bleue, cliquez sur l’icône de la gomme pour effacer le champ.
  3. Saisissez un nouveau nom et appuyez sur Entrée lorsque vous avez terminé.
(Facultatif) Régler les paramètres de sortie

Sélectionnez l’une des sorties MVR et cliquez sur l’onglet Régler situé en haut. Le panneau de réglage des sorties est divisé en trois sections (Principal, Temporisation, Connecteur). Dans le panneau de réglage, vous pouvez :

  1. [Main tab] La fonction Configuration automatique du format de sortie n’est pas disponible pour la MVR à l’heure actuelle.
  2. [Main tab] Modifier le nom.
  3. [Main tab] Sélectionner la valeur du format et la fréquence d’images.
  4. [Main tab] Activer les modèles de test avec la zone de raster et activer le mouvement diagonal.
  5. [Timing tab] Lire tous les paramètres de temporisation liés au format sélectionné et procéder aux réglages. Les réglages sont limités aux formats qui peuvent être pré-sélectionnés.
  6. [Connector tab] Sélectionner l’espace de couleur et la profondeur de bits d’échantillonnage disponibles, tels qu’ils sont indiqués dans l’EDID du périphérique.

  7. [Connector tab] Sélectionnez le mode HDCP pour les sorties de Multi-visionneuse.

    Le mode HDCP est désactivé par défaut. Pour activer le mode HDCP, cliquez sur la case vide Mode HDCP. Lorsque la case est cochée, le mode HDCP est activé. Le mode HDCP n’est pas applicable aux sorties SDI.

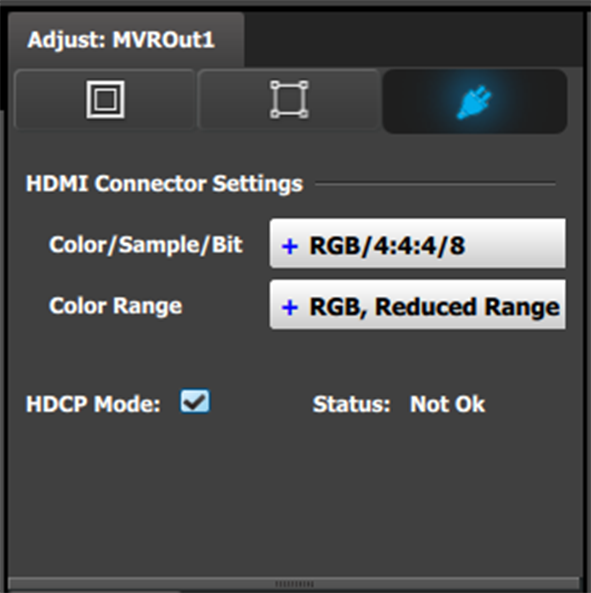

    Image 7–6 Onglet Régler : sous-onglet Paramètres de connecteur
Remarque : Seuls quelques formats sont disponibles pour les sorties MVR, car il ne s’agit pas d’une sortie de programme.
Remarque : Aucune destination Auxiliaire dont la fréquence d’images est différente de la fréquence native du système ne pourra être ajoutée à la sortie MVR. Vous trouverez plus de détails à ce sujet dans le fichier d’aide de votre processeur Event Master.
